IGBT和MOSFET的正向特性比较

下载“第Ⅲ章：晶体管” (PDF:2.0MB)

本文比较了MOSFET（D-MOS）和IGBT在500～600V电压下的正向特性，在低电流区，MOSFET压降小，这具有一定的优势。另一方面，IGBT在大电流区的正向电压特性优于MOSFET，如图3-17所示。由于MOSFET的正向特性对温度具有很强的正向依赖性，IGBT和MOSFET的性能差异随着温度的升高而增大。

MOSFET和IGBT的正向特性比较

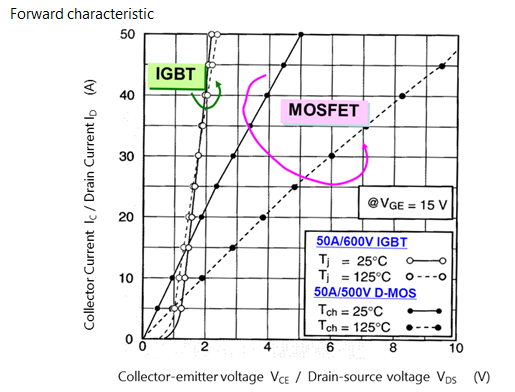

图3-17 MOSFET和IGBT的正向特性比较

该图比较了中高压产品。

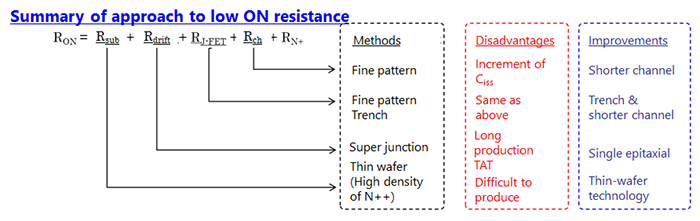

在工作电流区域，低压MOSFET（如沟道MOSFET）的导通电阻远低于IGBT。

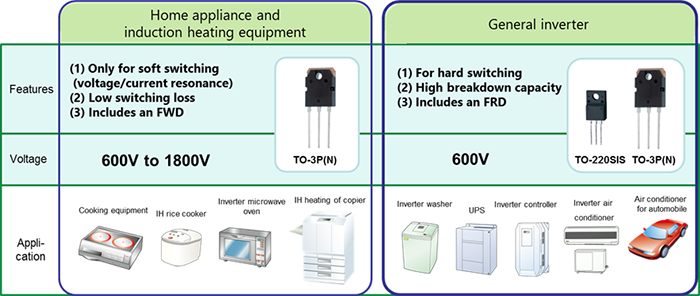

鉴于这些特性和开关性能：

  • MOSFET应用于低电流密度和大约100kHz的开关电源工作。
  • IGBT应用于高电流密度和20kHz以下的交流驱动工作。
