高击穿电压、低功耗和小型化等对于IH电饭煲设计非常重要。东芝提供了适用于IH线圈驱动单元、电机驱动单元、加热器控制单元等的各种半导体产品的信息以及电路配置示例。

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 DC-DC DC-DC Speaker Speaker Key Input Key Input Temp. Sensor Temp.Sensor Steam Heater SteamHeater Torso Heater TorsoHeater Lid Heater LidHeater IH Coil IH Coil Isolation Isolation Fan Fan Display Display LED LED EEPROM EEPROM Gate Driver GateDriver Isolation Isolation Isolation Isolation Main Control MCU Main Control MCU Display Control MCU DisplayControl MCU IGBT IGBT IH coil drive circuit Heater control circuit LED driving circuit Fan motor drive circuit
电磁感应线圈驱动电路

使用栅极驱动耦合器驱动IGBT的IH电压谐振电路示例

使用双极晶体管驱动IGBT的电磁感应电压谐振电路示例

风扇电机驱动电路

使用光耦进行电机电流反馈的风扇电机驱动电路示例

LED驱动电路

使用MOSFET作为低边开关的LED驱动电路示例

加热器控制电路

用双向可控硅耦合器控制主要双向可控硅的加热器驱动电路示例

子方框图

电磁感应线圈驱动电路
电磁感应线圈驱动电路（使用栅极驱动耦合器）

使用栅极驱动耦合器驱动IGBT的IH电压谐振电路示例

使用栅极驱动耦合器驱动IGBT的IH电压谐振电路示例
High speed switching and low saturation voltage characteristics contribute to high efficiency.
Part Number
GT30J110SRA
GT20N135SRA
GT30N135SRA
Toshiba Package Name TO-3P(N) TO-247 TO-247
VCES (Max) [V] 1100 1350 1350
IC (Max) [A] 60 40 30
搜索产品线
Rail to Rail output contributes to stable operation of the system and reducing conduction losses.
Part Number
TLP5771H
TLP5772H
TLP5774H
TLP5751H
TLP5752H
TLP5754H
Toshiba Package Name SO6L SO6L SO6L SO6L SO6L SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000 5000 5000 5000
VCC / VDD (Min) [V] 10 10 10 15 15 15
VCC / VDD (Max) [V] 30 30 30 30 30 30
ICC / IDD (Max) [mA] 3 3 3 3 3 3
Output Interface totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF) totem-pole(BUF)
搜索产品线
The built-in various protective functions make it easy to design the gate drive circuit.
Part Number
TLP5231
Toshiba Package Name SO16L
BVS (Min) [Vrms] @ t = 60 [s] 5000
VCC / VDD (Min) [V] 15.0
VCC / VDD (Max) [V] 23.5
ICC / IDD (Max) [mA] 10.2
Output Interface totem-pole(BUF)
搜索产品线
8-bit microcontroller with wide range voltage operation (Flash memory is read only when VDD = 1.8 to 2.7 V) is equipped with a large capacity 124 KB flash memory and LCD driver.
Series TLCSTM-870/C1 Series
Group
搜索产品线
电磁感应线圈驱动电路（使用分立元件）

使用双极晶体管驱动IGBT的电磁感应电压谐振电路示例

使用双极晶体管驱动IGBT的电磁感应电压谐振电路示例
High speed switching and low saturation voltage characteristics contribute to high efficiency.
Part Number
GT30J110SRA
GT20N135SRA
GT30N135SRA
Toshiba Package Name TO-3P(N) TO-247 TO-247
VCES (Max) [V] 1100 1350 1350
IC (Max) [A] 60 40 30
搜索产品线
8-bit microcontroller with wide range voltage operation (Flash memory is read only when VDD = 1.8 to 2.7 V) is equipped with a large capacity 124 KB flash memory and LCD driver.
Series TLCSTM-870/C1 Series
Group
搜索产品线
风扇电机驱动电路
风扇电机驱动电路

使用光耦进行电机电流反馈的风扇电机驱动电路示例

使用光耦进行电机电流反馈的风扇电机驱动电路示例
High current transfer ratio (CTR) is realized even in the low input current range (IF = 0.5 mA).
Part Number
TLP183
TLP185(SE
Toshiba Package Name 4pin SO6 4pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 3750 3750
VCEO (Max) [V] 80 80
Topr [°C] -55 to 125 -55 to 110
搜索产品线
8-bit microcontroller with wide range voltage operation (Flash memory is read only when VDD = 1.8 to 2.7 V) is equipped with a large capacity 124 KB flash memory and LCD driver.
Series TLCSTM-870/C1 Series
Group
搜索产品线
LED驱动电路
LED驱动电路

使用MOSFET作为低边开关的LED驱动电路示例

使用MOSFET作为低边开关的LED驱动电路示例
U-MOS series MOSFET contributes to energy saving and miniaturization by improving the trade-off characteristics between on-resistance and capacitance.
Part Number
SSM3K56MFV
SSM6N56FE
Toshiba Package Name SOT-723 (VESM) SOT-563 (ES6)
VDSS (Max) [V] 20 20
ID (Max) [A] 0.8 0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.235 0.235
Polarity N-ch N-ch×2
搜索产品线
Wide range of products are provided, mainly small surface mount package that is suitable for high density assembly.
Part Number
CMG06A
Toshiba Package Name M-FLAT
VRRM (Max) [V] 600
IF(AV) (Max) [A] 1
搜索产品线
加热器控制电路
加热器控制电路

用双向可控硅耦合器控制主要双向可控硅的加热器驱动电路示例

用双向可控硅耦合器控制主要双向可控硅的加热器驱动电路示例
This photocoupler consists of a non zero crossing photo triac, optically coupled to an infrared light emitting diode.
Part Number
TLP267J
TLP3052A
Toshiba Package Name 4pin SO6 5pin DIP6
BVS (Min) [Vrms] @ t = 60 [s] 3750 5000
Topr [°C] -40 to 100 -40 to 100
搜索产品线
8-bit microcontroller with wide range voltage operation (Flash memory is read only when VDD = 1.8 to 2.7 V) is equipped with a large capacity 124 KB flash memory and LCD driver.
Series TLCSTM-870/C1 Series
Group
搜索产品线

解决方案

这些文档对推荐的半导体产品的要点及其特性进行了说明。请参考其进行产品选择。

解决方案

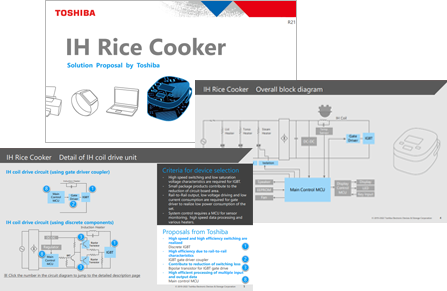

SolutionProposal_IH Rice Cooker / English (PDF:1.0MB)
