xEV逆变器

xEV逆变器

在设计xEV逆变器时，降低功耗和小型化非常重要。东芝提供适用于电机驱动电路单元等的各种半导体产品的信息以及电路配置示例。

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 ECU ECU Power Supply Power Supply CAN Communications CAN Communications Gate Drive Gate Drive Gate Drive Gate Drive High Voltage Battery High Voltage Battery Control MCU PWM Signal Gen. Protection Circuit Control MCUPWM Signal Gen.Protection Circuit M M IGBT Module IGBT Module (Isolation) (Isolation) Reactor Current Battery Voltage Reactor Temperature IGBT Temp... Reactor CurrentBattery VoltageReactor TemperatureIGBT TemperatureBoard Temperature3-Phase Output Current Gate Drive Supply Voltage Isolation Amplifier Isolation Amplifier M M IGBT Module IGBT Module BMS BMS Drive circuit for brushless DC motor
直流无刷电机驱动电路

直流无刷电机驱动电路示例

子方框图

直流无刷电机驱动电路
直流无刷电机驱动电路

直流无刷电机驱动电路示例

直流无刷电机驱动电路示例
IC output photocoupler
器件型号
TLX9304
TLX9309
TLX9310
TLX9378
TLX9376
Toshiba Package Name 5pin SO6 5pin SO6 5pin SO6 5pin SO6 5pin SO6
BVS (Min) [Vrms] @ t = 60 [s] 3750 3750 3750 3750 3750
VCC / VDD (Min) [V] 4.5     4.5 4.5
VCC / VDD (Max) [V] 20 30   5.5 5.5
ICC / IDD (Max) [mA]
Output Interface
搜索产品线
General purpose small signal MOSFET
器件型号
SSM3K7002KF
SSM3J168F
SSM3J66MFV
Toshiba Package Name SOT-346 (S-Mini) SOT-346 (S-Mini) SOT-723 (VESM)
VDSS (Max) [V] 60 -60 -20
ID (Max) [A] 0.4 -0.4 -0.8
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 1.75 1.9 0.39
Polarity N-ch P-ch P-ch
搜索产品线
General purpose small signal bipolar transistor
器件型号
2SA1832
2SC4738
2SC4116
2SA1586
2SC2712
2SA1162
Toshiba Package Name SOT-416 (SSM) SOT-416 (SSM) SOT-323 (USM) SOT-323 (USM) SOT-346 (S-Mini) SOT-346 (S-Mini)
VCEO (Max) [V] -50 50 50 -50 50 -50
IC (Max) [A] -0.15 0.15 0.15 -0.15 0.15 -0.15
Polarity PNP NPN NPN PNP NPN PNP
搜索产品线
Small signal bias resistor built-in transistor (BRT)
器件型号
RN1907FE
RN2907FE
RN1901
RN2901
Toshiba Package Name SOT-563 (ES6) SOT-563 (ES6) SOT-363 (US6) SOT-363 (US6)
VCEO (Q1) (Max) [V] 50 -50 50 -50
VCEO (Q2) (Max) [V] 50 -50 50 -50
IC (Q1) (Max) [A] 0.1 -0.1 0.1 -0.1
IC (Q2) (Max) [A] 0.1 -0.1 0.1 -0.1
Polarity (Q1) NPN PNP NPN PNP
Polarity (Q2) NPN PNP NPN PNP
搜索产品线
TVS diode (for CAN communication)
器件型号
DF3D18FU
DF3D29FU
DF3D36FU
Toshiba Package Name SOT-323 (USM) SOT-323 (USM) SOT-323 (USM)
VESD (Max) [kV] +/-30 +/-25 +/-20
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.8 1.1 1.5
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 9 9 6.5
搜索产品线

解决方案

这些文档对推荐的半导体产品的要点及其特性进行了说明。请参考其进行产品选择。

解决方案

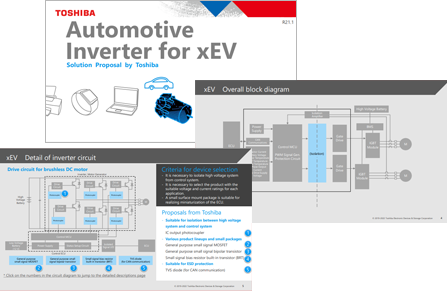

SolutionProposal_Inverter for xEV / English (PDF:946KB)
SolutionProposal_Inverter for xEV / Japanese (PDF:1.4MB)

文档

其他文件请参阅以下页面。

设计与开发

开关电源选型工具库（SMPS Lib.）

您可以根据实际需求选择和下载电源单元的各种基本拓扑，以便在仿真环境中验证MOSFET的性能。

开关电源选型工具库（SMPS Lib.）
电机控制和驱动电路库

您可以根據實際要求選擇和下載馬達驅動IC的各種基本拓撲結構，例如3相逆變器電路，以驗證MOSFET和其他元件在您的模擬環境中的性能。

电机控制和驱动电路库
EDA／CAD模型库

我们提供用于产品电路板开发的仿真数据、封装的3D模型以及焊盘图案模型（2D模型）。

EDA／CAD模型库
MCU Motor Studio

MCU Motor Studio具有专用于东芝 TXZ+TM族高级系列微控制器的PC工具和电机控制固件。

MCU Motor Studio
