电子保险丝／熔断器（eFuse IC）

当电流超过额定值时，传统的保险丝将通过焦耳热熔化内置合金部件来保护电路和防止设备损坏。然而，这些保险丝的缺点是：分断电流不确定，熔断时间慢，以及由于单个过电流破坏而需要进行更换。与传统保险丝不同，eFuse IC具有高速电流中断功能，因为当电流过大时，内置MOSFET会关闭。此外，它不会被单一过电流破坏，可重复使用。它的优点在于它可以结合各种保护功能，比如过电压保护。该产品还可以有效地降低维护成本和维修恢复时间。

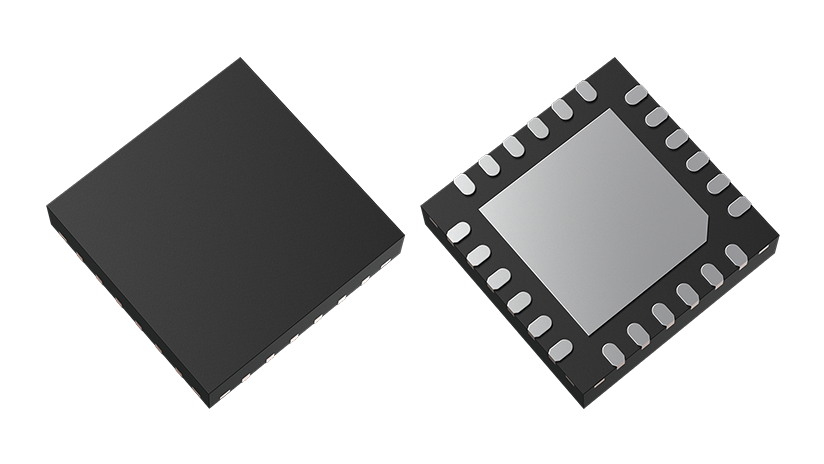

产品线

You can narrow down the search for applicable products by selecting specifications.

Operating input voltage VIN (Min) (V)
Operating input voltage VIN (Max) (V)
Operating Output Current IOUT (Max) (A)
-
Protection
Width×Length×Height(mm)
Results:

You can narrow down your search for applicable products by package type or number of pins.

unit:
WSON10

Package Size

W : 3.0 mm 0.12 inch
L : 3.0 mm 0.12 inch
H : 0.75 mm 0.030 inch
WSON10B

Package Size

W : 3.0 mm 0.12 inch
L : 3.0 mm 0.12 inch
H : 0.75 mm 0.030 inch

All package dimensions are guaranteed in millimeters as mentioned on datasheet. Package dimension in inches is round to 2 significant digits converted with 1mm=0.0393701inch.

请输入3个以上字符

About information presented in this cross reference

The information presented in this cross reference is based on TOSHIBA's selection criteria and should be treated as a suggestion only. Please carefully review the latest versions of all relevant information on the TOSHIBA products, including without limitation data sheets and validate all operating parameters of the TOSHIBA products to ensure that the suggested TOSHIBA products are truly compatible with your design and application.
Please note that this cross reference is based on TOSHIBA's estimate of compatibility with other manufacturers' products, based on other manufacturers' published data, at the time the data was collected.
TOSHIBA is not responsible for any incorrect or incomplete information. Information is subject to change at any time without notice.

技术文章

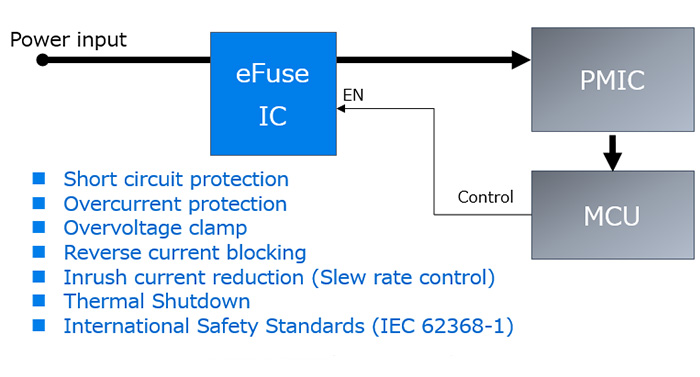

所有主要保护功能通过一个封装实现。
东芝eFuse IC集成了传统保险丝中无法实现的各种高性能、高精度保护功能。
详细信息
所有主要保护功能在一个封装中实现

产品

可解决传统保险丝缺陷的电子保险丝

电源管理IC／eFuse IC

电子保险丝／熔断器的保护速度有多快？
高速保护降低了电路压力

电源管理IC／eFuse IC

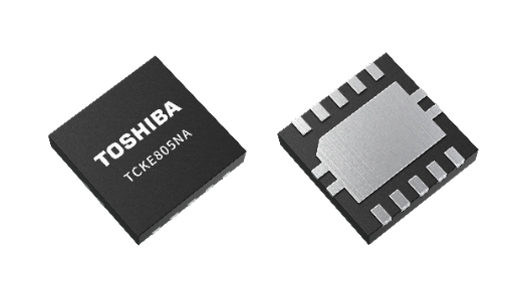

保险丝电子化改变设计？
高精度的关断电流设置提高了设计灵活性

电源管理IC／eFuse IC

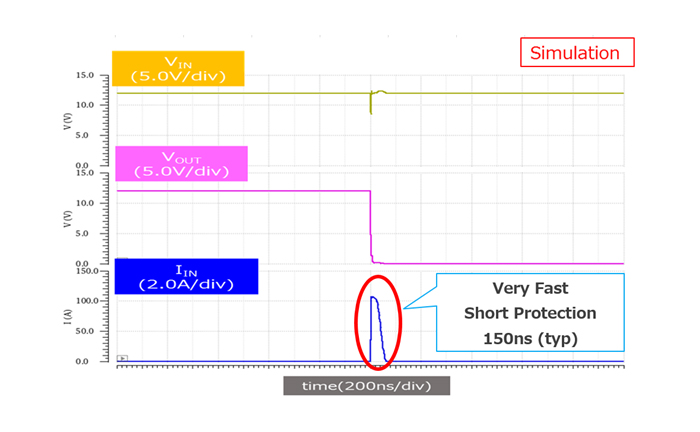

快速短路保护
东芝eFuse IC采用超高速短路保护技术，使得在短路发生后，电流在100ns（典型值）内下降至接近零。该技术大大提高了设备和人员的安全性。

电源管理IC／eFuse IC

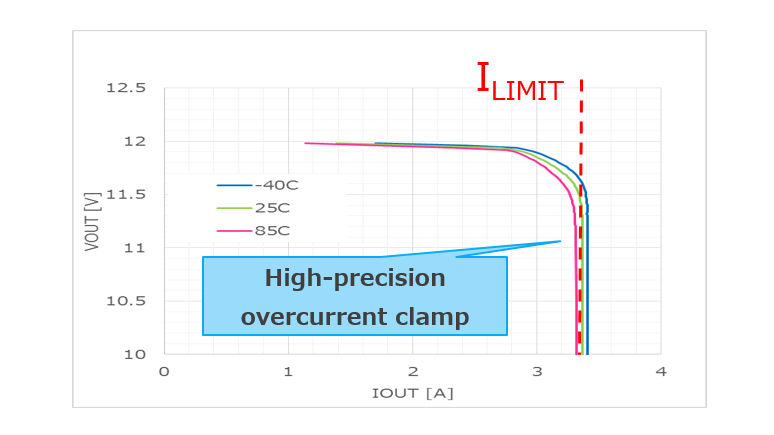

高精度过电流保护
东芝eFuse IC可以通过使用外部电阻的可变过电流保护功能进行最佳设置。

电源管理IC／eFuse IC

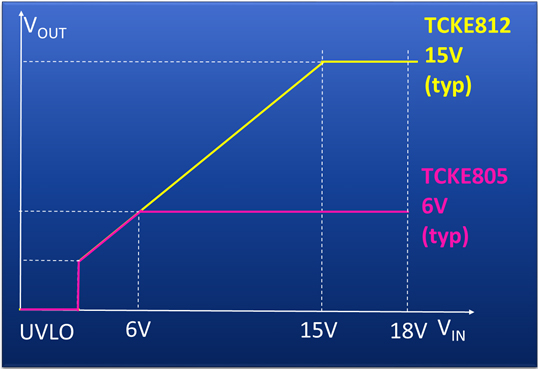

高精度过电压钳位功能
东芝eFuse Ic的功能是将输出电压限制在单个产品的规定输出电压范围内，防止后续级向IC施加过大电压。

电源管理IC／eFuse IC

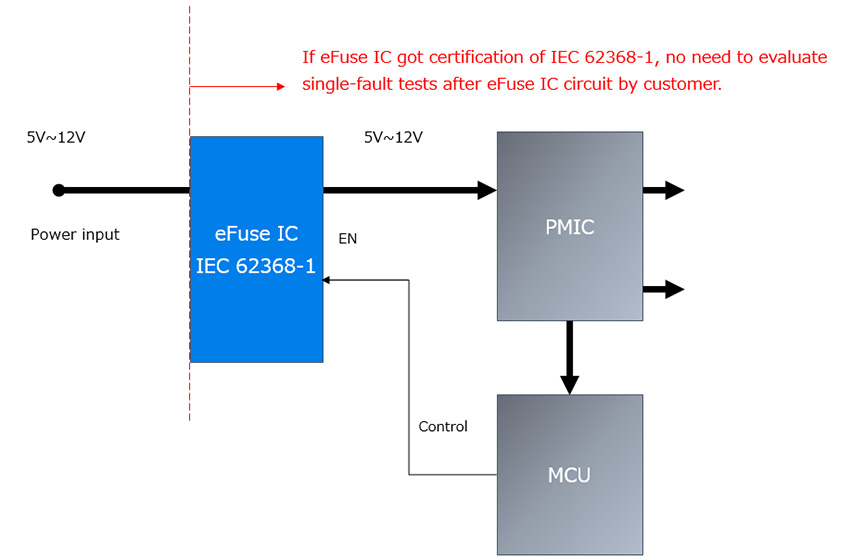

IEC 62368-1安全标准认证
东芝eFuse IC已获得最新标准的认证。

电源管理IC／eFuse IC

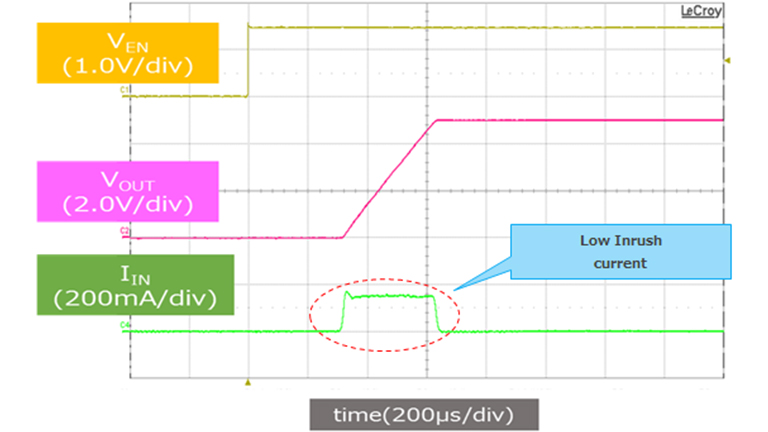

抑制浪涌电流的功能
东芝eFuse IC采用带外部电容的可调节转换率控制功能，降低了浪涌电流。

电源管理IC／eFuse IC

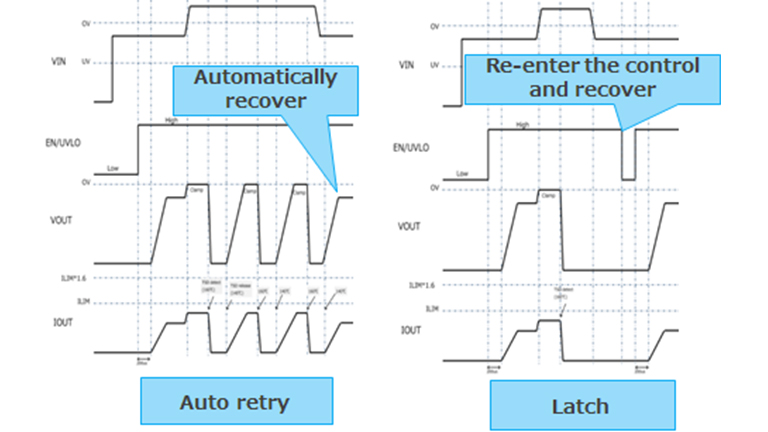

热关断功能和恢复操作
如果eFuse IC中的过电流或过电压状况持续很长时间，并且IC温度超过设定温度，则IC将处于待机状态，以关闭输出并防止其被热关断功能损坏。

电源管理IC／eFuse IC

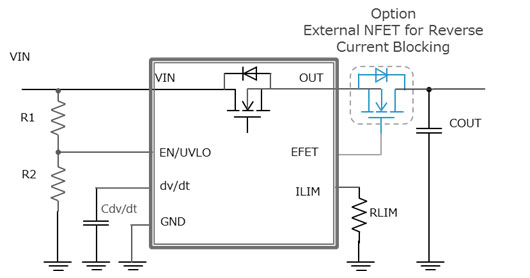

反向电流阻断功能
东芝eFuse IC可以通过可选的外部N沟道MOSFET防止关闭时产生反向电流。

文档

名称 日期

技术专辑

应用

运动相机
低功耗和小型化对于运动相机的设计非常重要。东芝提供了适用于电源和充电管理单元、射频电路单元、显示单元等的各种半导体产品的信息以及电路配置示例。
详细信息
电动剃须刀
低功耗和小型化对于电动剃须刀的设计非常重要的。东芝提供了适用于电源装置、浪涌电压保护装置、电机驱动装置等的各种半导体产品的信息以及电路配置示例。
详细信息
无绳电动工具
在设计无绳电动工具时，低功耗和小型化等非常重要。东芝提供适用于电机驱动单元、控制单元、电源和充电管理单元等的各种半导体产品的信息以及电路配置示例。
详细信息
无绳吸尘器
高效率、低功耗和小型化等对于无绳吸尘器的设计非常重要。东芝提供了适用于电源装置、控制装置、电机驱动装置等的各种半导体产品的信息以及电路配置示例。
详细信息
智能手表
低功耗和小型化对于智能手表的设计非常重要。东芝提供了适用于电源和充电管理单元、传感器信号输入单元、显示单元等的各种半导体产品的信息以及电路配置示例。
详细信息
扫地机器人
高效率、低功耗和小型化等对于扫地机器人的设计非常重要。东芝提供了适用于电源单元、电机驱动单元、传感器信号输入单元等的各种半导体产品的信息，以及电路配置示例。
详细信息
固态硬盘
低功耗和小型化对于固态硬盘（SSD）的设计非常重要。东芝提供了适用于电源/电源管理单元、浪涌／ESD 保护电路单元、过热监控单元等的各种半导体产品的信息以及电路配置示例。
详细信息
洗衣机
电机驱动的效率、低功耗和小型化等对于洗衣机的设计非常重要。东芝公司提供了适用于电源控制单元、电机驱动单元、控制单元、传感器信号输入单元等的各种半导体产品的信息以及电路配置示例。
详细信息
平板电脑设备
低功耗和小型化对于平板电脑设备的设计非常重要。东芝提供了适用于电源管理单元、传感器信号输入单元、显示单元、过温监控单元等的各种半导体产品的信息以及电路配置示例。
详细信息
无线耳机
低功耗和小型化对于无线耳机的设计非常重要。东芝提供了适用于电源／电源管理单元、浪涌／ESD保护电路单元等的各种半导体产品的信息以及电路配置示例。
详细信息
智能音响
低功耗和小型化等对于智能音响的设计非常重要。东芝提供了适用于电源单元、传感器信号输入单元、显示单元等的各种半导体产品的信息以及电路配置示例。
详细信息
监控摄像头
在设计监控摄像头时，低功耗和小型化等非常重要。东芝提供适用于电源单元、摄像头运动控制单元等的多种半导体产品的信息以及电路配置示例。
详细信息
无线充电器
低功耗和小型化对于无线充电器的设计非常重要的。东芝提供了适用于电源单元、逆变器电路单元等的各种半导体产品的信息以及电路配置示例。
详细信息

参考设计

这是eFuse应用电路（带热关断功能）的图片。
eFuse应用电路（带热关断功能）
该参考设计提供了构建在小型电路板上的eFuse IC应用电路（带热关断功能）的设计指南、数据和其他内容。该电路通过结合eFuse IC和ThermoflaggerTM（过温检测 IC）提供过温检测和保护。
详细信息
eFuse应用电路（具有增强过流保护功能）图片
eFuse应用电路（具有增强过流保护功能）图片
该参考设计提供了构建在小型电路板上的eFuse IC应用电路（具有增强过流保护功能）的设计指南、数据和其他内容。该电路通过将eFuse IC和用作过流检测器件的ThermoflaggerTM结合使用来提供精确的过流关断。
详细信息
多路复用器电路PCB照片示例
使用共漏极MOSFET的电源多路复用器电路
此参考设计中，在一个小型印刷电路板（PCB）上实现了具有2个输入和1个输出的电源多路复用器电路。我们现已在已开发的电源多路复用器电路参考设计中增加了使用共漏极MOSFET的应用电路。该参考电路通过将东芝多种产品线中的MOSFET栅极驱动IC和齐纳二极管等器件进行理想组合，可以实现BBM和MBB模式的切换。
使用共漏极MOSFET的电源多路复用器电路
详细信息
