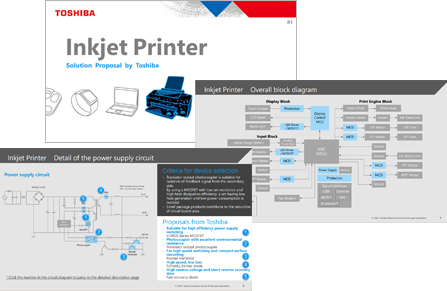

喷墨打印机

总方框图

喷墨打印机

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

电源电路

反激式AC-DC转换器电路示例

显示模块

用于LCD背光灯开／关控制的负载开关电路示例

扫描仪模块

用于扫描仪光源开／关控制的负载开关电路示例

USB电路

USB信号线ESD保护电路示例

ADF模块

自动文档进纸器（ADF）电路示例

打印引擎模块

打印引擎模块电路示例

子方框图

电源电路

反激式AC-DC转换器电路示例

π-MOS Series MOSFET
Transistor output photocoupler
Bipolar transistor
Schottky barrier diode
Fast recovery diode

π-MOS Series MOSFET

器件型号	TK2K2A60F
Toshiba Package Name	TO-220SIS
V_DSS (Max) [V]	600
I_D (Max) [A]	3.5
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	2.2
Polarity	N-ch

搜索产品线

Transistor output photocoupler

器件型号	TLP383	TLP385	TLP387	TLP388
Toshiba Package Name	4pin SO6L	4pin SO6L	4pin SO6L	4pin SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	5000	5000	5000	5000
V_CEO (Max) [V]	80	80	300	350
T_opr [°C]	-55 to 125	-55 to 110	-55 to 110	-55 to 125

搜索产品线

Bipolar transistor

器件型号	TMBT3904
Toshiba Package Name	SOT-23 (SOT23)
V_CEO (Max) [V]	50
I_C (Max) [A]	0.2
Polarity	NPN

搜索产品线

Schottky barrier diode

器件型号	CMS15	CUHS20F60
Toshiba Package Name	M-FLAT	SOD-323HE (US2H)
V_RRM (Max) [V]	60
V_R (Max) [V]		60
C_T (Typ.) [pF]		300

搜索产品线

Fast recovery diode

器件型号	CRF03A
Toshiba Package Name	S-FLAT
V_RRM (Max) [V]	600
I_F(AV) (Max) [A]	0.7

搜索产品线

显示模块

用于LCD背光灯开／关控制的负载开关电路示例

TVS diode
MCU
Small signal MOSFET

TVS diode

器件型号	DF2B5M4ASL	DF2B6M4ASL	DF2B6USL	DF6D6UFE	DF2B6M4BSL
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOT-563 (ES6)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-16	+/-15	+/-10	+/-10	+/-8
I_R (Max) [µA]	0.1	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.7	0.7	0.25	0.25	1.05
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.15	0.15	1.5	1.5	0.12

搜索产品线

MCU

Series	TX00 Series
Group	M060 Series

搜索产品线

Small signal MOSFET

器件型号	SSM3K35FS	SSM3K35AFS	SSM3J35FS	SSM3J35AFS
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-416 (SSM)	SOT-416 (SSM)
V_DSS (Max) [V]	20	20	-20	-20
I_D (Max) [A]	0.18	0.25	-0.1	-0.25
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 2.5 [V]	4	1.6	11	2.1
Polarity	N-ch	N-ch	P-ch	P-ch

搜索产品线

扫描仪模块

用于扫描仪光源开／关控制的负载开关电路示例

Stepping motor driver
Small signal MOSFET

Stepping motor driver

器件型号	TB67S511FTAG	TB67S512FTAG	TB67S521FTAG	TB67S522FTAG	TB67S539FTG	TB67S549FTG
Toshiba Package Name	P-WQFN36-0606-0.50-002	P-WQFN36-0606-0.50-002	P-WQFN36-0606-0.50-002	P-WQFN36-0606-0.50-002	P-VQFN32-0505-0.50-004	P-VQFN24-0404-0.50-004
V_OUT (Max) [V]	40	40	40	40	40	40
I_OUT (Max) [A]	2	2	2.8	2.8	2	1.5
V_M [V]	10 to 35	10 to 35	10 to 35	10 to 35	4.5 to 33	4.5 to 33
R_ON (Typ.) [Ω]	0.8	0.8	0.53	0.53	0.8	1.2

搜索产品线

Small signal MOSFET

器件型号	SSM3K35FS	SSM3K35AFS	SSM3J35FS	SSM3J35AFS
Toshiba Package Name	SOT-416 (SSM)	SOT-416 (SSM)	SOT-416 (SSM)	SOT-416 (SSM)
V_DSS (Max) [V]	20	20	-20	-20
I_D (Max) [A]	0.18	0.25	-0.1	-0.25
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 2.5 [V]	4	1.6	11	2.1
Polarity	N-ch	N-ch	P-ch	P-ch

搜索产品线

USB电路

USB信号线ESD保护电路示例

TVS diode

TVS diode

器件型号	DF2B5M4ASL	DF2B6M4ASL	DF2B6USL	DF6D6UFE	DF2B6M4BSL
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOT-563 (ES6)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-16	+/-15	+/-10	+/-10	+/-8
I_R (Max) [µA]	0.1	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.7	0.7	0.25	0.25	1.05
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.15	0.15	1.5	1.5	0.12

搜索产品线

ADF模块

自动文档进纸器（ADF）电路示例

Stepping motor driver
1ch brushed DC motor driver

Stepping motor driver

器件型号	TB67S511FTAG	TB67S512FTAG	TB67S521FTAG	TB67S522FTAG	TB67S539FTG	TB67S549FTG
Toshiba Package Name	P-WQFN36-0606-0.50-002	P-WQFN36-0606-0.50-002	P-WQFN36-0606-0.50-002	P-WQFN36-0606-0.50-002	P-VQFN32-0505-0.50-004	P-VQFN24-0404-0.50-004
V_OUT (Max) [V]	40	40	40	40	40	40
I_OUT (Max) [A]	2	2	2.8	2.8	2	1.5
V_M [V]	10 to 35	10 to 35	10 to 35	10 to 35	4.5 to 33	4.5 to 33
R_ON (Typ.) [Ω]	0.8	0.8	0.53	0.53	0.8	1.2

搜索产品线

1ch brushed DC motor driver

器件型号	TB67H450AFNG	TB67H451AFNG
Toshiba Package Name	P-HSOP8-0405-1.27-002	P-HSOP8-0405-1.27-002
V_OUT (Max) [V]	50	50
I_OUT (Max) [A]	3.5	3.5
V_M [V]	4.5 to 44	4.5 to 44
R_ON(Normal) (Typ.) [Ω]	0.6	0.6
R_ON(Large) (Typ.) [Ω]

搜索产品线

打印引擎模块

打印引擎模块电路示例

Stepping motor driver with a built-in AGC
2ch brushed DC motor driver

Stepping motor driver with a built-in AGC

器件型号	TB67S128FTG	TB67S289FTG
Toshiba Package Name	P-VQFN64-0909-0.50-006	P-VQFN48-0707-0.50-004
V_OUT (Max) [V]	50	50
I_OUT (Max) [A]	5	3
V_M [V]	6.5 to 44	10 to 47
R_ON (Typ.) [Ω]	0.25	0.4

搜索产品线

2ch brushed DC motor driver

器件型号	TB67H400AFTG	TB67H410FTG	TB67H420FTG
Toshiba Package Name	P-WQFN48-0707-0.50-003	P-WQFN48-0707-0.50-003	P-VQFN48-0707-0.50-004
V_OUT (Max) [V]	50	50	50
I_OUT (Max) [A]			4.5
V_M [V]	10 to 47	10 to 47	10 to 47
R_ON(Normal) (Typ.) [Ω]	0.49	0.8	0.33
R_ON(Large) (Typ.) [Ω]	0.245	0.4	0.165

搜索产品线
