电动牙刷

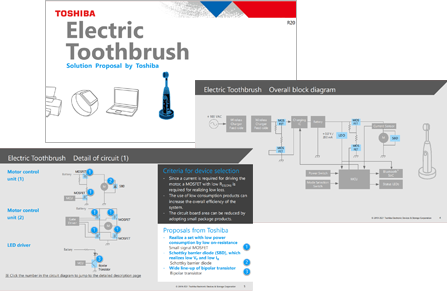

总方框图

电动牙刷

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

电机控制单元

电机控制单元（1）

头部振动电机控制电路示例（1）

电机控制单元（2）

头部振动电机控制电路示例（2）

LED驱动电路

用于显示运行状态的LED驱动电路示例

无线电源接收单元整流电路

无线电源的整流电路示例

电源电路

电池供电系统中的电源电路示例

电流传感器电路

确保安全操作的电流传感器电路示例

电池管理

电池充放电系统电源监控电路示例

子方框图

电机控制单元

电机控制单元（1）

头部振动电机控制电路示例（1）

Small-signal MOSFET
Schottky barrier diode

Small-signal MOSFET

器件型号	SSM6N951L	SSM3J338R	SSM3K324R	SSM3K35AMFV
Toshiba Package Name	TCSP6A-172101	SOT-23F	SOT-23F	SOT-723 (VESM)
V_DSS (Max) [V]		-12	30	20
I_D (Max) [A]		-6	4	0.25
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]		0.0202	0.056	1.1
Polarity	N-ch×2	P-ch	N-ch	N-ch

搜索产品线

Schottky barrier diode

器件型号	CUHS20F30	CUHS20F40
Toshiba Package Name	SOD-323HE (US2H)	SOD-323HE (US2H)
V_RRM (Max) [V]
V_R (Max) [V]	30	40
C_T (Typ.) [pF]	380	300

搜索产品线

电机控制单元（2）

头部振动电机控制电路示例（2）

Small-signal MOSFET

Small-signal MOSFET

器件型号	SSM6N951L	SSM3J338R	SSM3K324R	SSM3K35AMFV
Toshiba Package Name	TCSP6A-172101	SOT-23F	SOT-23F	SOT-723 (VESM)
V_DSS (Max) [V]		-12	30	20
I_D (Max) [A]		-6	4	0.25
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]		0.0202	0.056	1.1
Polarity	N-ch×2	P-ch	N-ch	N-ch

搜索产品线

LED驱动电路

用于显示运行状态的LED驱动电路示例

Bipolar transistor(1)
Bipolar transistor(2)

Bipolar transistor(1)

器件型号	2SC2712	TBC847	2SA1162	TBC857
Toshiba Package Name	SOT-346 (S-Mini)	SOT-23 (SOT23)	SOT-346 (S-Mini)	SOT-23 (SOT23)
V_CEO (Max) [V]	50	50	-50	-50
I_C (Max) [A]	0.15	0.15	-0.15	-0.15
Polarity	NPN	NPN	PNP	PNP

搜索产品线

Bipolar transistor(2)

器件型号	HN1B01FU
Toshiba Package Name	SOT-363 (US6)
V_CEO (Q1) (Max) [V]	-50
V_CEO (Q2) (Max) [V]	50
I_C (Q1) (Max) [A]	-0.15
I_C (Q2) (Max) [A]	0.15
Polarity (Q1)	PNP
Polarity (Q2)	NPN

搜索产品线

无线电源接收单元整流电路

无线电源的整流电路示例

Schottky barrier diode

Schottky barrier diode

器件型号	CUHS20F30	CUHS20F40
Toshiba Package Name	SOD-323HE (US2H)	SOD-323HE (US2H)
V_RRM (Max) [V]
V_R (Max) [V]	30	40
C_T (Typ.) [pF]	380	300

搜索产品线

电源电路

电池供电系统中的电源电路示例

Small surface mount LDO regulator(1)
Small surface mount LDO regulator(2)

Small surface mount LDO regulator(1)

器件型号	TCR15AG Series	TCR13AG Series	TCR8BM Series	TCR5BM Series
Toshiba Package Name	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

搜索产品线

Small surface mount LDO regulator(2)

器件型号	TCR5RG Series	TCR3RM Series	TCR3U Series	TCR2L Series	TAR5 Series
Toshiba Package Name	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

搜索产品线

电流传感器电路

确保安全操作的电流传感器电路示例

Low current consumption op-amp / Low noise op-amp

Low current consumption op-amp / Low noise op-amp

器件型号	TC75S102F	TC75S103F	TC75S67TU
Toshiba Package Name	SOT-25 (SMV)	SOT-25 (SMV)	SOT-353F (UFV)
V_CC (Max) [V]	5.5	5.5	5.5
V_CC, V_EE (Max) [V]	+/-2.75	+/-2.75	+/-2.75

搜索产品线

电池管理

电池充放电系统电源监控电路示例

Small-signal MOSFET

Small-signal MOSFET

器件型号	SSM6N951L	SSM3J338R	SSM3K324R	SSM3K35AMFV
Toshiba Package Name	TCSP6A-172101	SOT-23F	SOT-23F	SOT-723 (VESM)
V_DSS (Max) [V]		-12	30	20
I_D (Max) [A]		-6	4	0.25
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]		0.0202	0.056	1.1
Polarity	N-ch×2	P-ch	N-ch	N-ch
