在设计家用光伏逆变器时，高效率和小型化等非常重要。东芝提供适用于转换器电路单元、逆变器电路单元等的各种半导体产品的信息以及电路配置示例。

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 Junction Box JunctionBox Isolation Amp IsolationAmp Isolation Amp IsolationAmp AC Noise Filter AC Noise Filter Boost Converter Boost Converter Inverter Circuit Inverter Circuit Phase Current Monitoring Phase Current Monitoring BUS Voltage Monitoring BUS Voltage Monitoring Network I/O RS-485 etc Fan / Display Network I/ORS-485 etcFan / Display Solar Panel Solar Panel Solar Panel Solar Panel Solar Panel Solar Panel MCU MCU DC-DC DC-DC MCU, Photocoupler, Isolation Amp, etc. MCU, Photocoupler, Isolation Amp, etc. Isolation Isolation Photo coupler Photocoupler MOS FET MOSFET Photo coupler Photocoupler MOS FET MOSFET MOS FET MOSFET MOS FET MOSFET MOS FET MOSFET Photo coupler Photocoupler Photo coupler Photocoupler Photo coupler Photocoupler Isolation Amp IsolationAmp Boost converter circuit Inverter circuit
升压转换器电路

用于提高太阳能电池板电压的DC-DC转换器示例

逆变器电路

全桥DC-AC转换器示例

子方框图

升压转换器电路
升压转换器电路

用于提高太阳能电池板电压的DC-DC转换器示例

用于提高太阳能电池板电压的DC-DC转换器示例
IC output photocoupler
器件型号
TLP2719
Toshiba Package Name SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000
VCC / VDD (Min) [V]
VCC / VDD (Max) [V]
ICC / IDD (Max) [mA] 0.001
Output Interface open-collector
搜索产品线
IC output photocoupler（Smart Gate Driver Coupler）
器件型号
TLP5231
TLP5214
TLP5214A
Toshiba Package Name SO16L SO16L SO16L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000
VCC / VDD (Min) [V] 15 15 15
VCC / VDD (Max) [V] 23.5 30 30
ICC / IDD (Max) [mA] 10.2 3.5 3.8
Output Interface totem-pole(BUF) totem-pole(BUF) totem-pole(BUF)
搜索产品线
Isolation amplifier
器件型号
TLP7820
Toshiba Package Name SO8L(LF4)
Output Interface Analog output
BVS (Min) [Vrms] @ t = 60 [s] 5000
VDD1 (Max) [V] 5.5
VDD2 (Max) [V] 5.5
IDD1 (Max) [mA] @ VIN+ = 0 [V] 12
IDD2 (Max) [mA] @ VIN+ = 0 [V] 10
搜索产品线
Low noise operational amplifier
器件型号
TC75S67TU
Toshiba Package Name SOT-353F (UFV)
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
搜索产品线
逆变器电路
逆变器电路

全桥DC-AC转换器示例

全桥DC-AC转换器示例
IC output photocoupler
器件型号
TLP2719
Toshiba Package Name SO6L
BVS (Min) [Vrms] @ t = 60 [s] 5000
VCC / VDD (Min) [V]
VCC / VDD (Max) [V]
ICC / IDD (Max) [mA] 0.001
Output Interface open-collector
搜索产品线
IC output photocoupler（Smart Gate Driver Coupler）
器件型号
TLP5231
TLP5214
TLP5214A
Toshiba Package Name SO16L SO16L SO16L
BVS (Min) [Vrms] @ t = 60 [s] 5000 5000 5000
VCC / VDD (Min) [V] 15 15 15
VCC / VDD (Max) [V] 23.5 30 30
ICC / IDD (Max) [mA] 10.2 3.5 3.8
Output Interface totem-pole(BUF) totem-pole(BUF) totem-pole(BUF)
搜索产品线
DTMOS Series MOSFET
器件型号
TK090E65Z
TK090U65Z
TK090A65Z
TK090N65Z
TK090Z65Z
Toshiba Package Name TO-220 TOLL TO-220SIS TO-247 TO-247-4L
VDSS (Max) [V] 650 650 650 650 650
ID (Max) [A] 30 30 30 30 30
RDS(ON) (Max) [Ω] @ |VGS| = 10.0 [V] 0.09 0.09 0.09 0.09 0.09
Polarity N-ch N-ch N-ch N-ch N-ch
搜索产品线
Isolation amplifier
器件型号
TLP7820
Toshiba Package Name SO8L(LF4)
Output Interface Analog output
BVS (Min) [Vrms] @ t = 60 [s] 5000
VDD1 (Max) [V] 5.5
VDD2 (Max) [V] 5.5
IDD1 (Max) [mA] @ VIN+ = 0 [V] 12
IDD2 (Max) [mA] @ VIN+ = 0 [V] 10
搜索产品线
Low noise operational amplifier
器件型号
TC75S67TU
Toshiba Package Name SOT-353F (UFV)
VCC (Max) [V] 5.5
VCC, VEE (Max) [V] +/-2.75
搜索产品线
MCU
Series TX03 Series
Group M380 Group
搜索产品线

解决方案

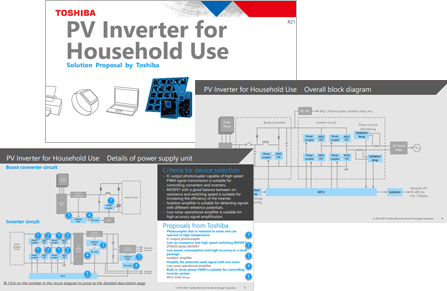

这些文档对推荐的半导体产品的要点及其特性进行了说明。请参考其进行产品选择。

解决方案
SolutionProposal_PV Inverter for Household Use / English (PDF:834KB)
SolutionProposal_PV Inverter for Household Use / Japanese (PDF:1.2MB)

文档

其他文件请参阅以下页面。
