电源管理IC

东芝丰富的电源管理IC系列涵盖低功率到高功率设备。我们提供高质量和安全的理想电源解决方案。

产品线

LDO稳压器
东芝LDO稳压器具有低噪声、稳定的输出电压、低功耗和小封装等特点。我们提供各种产品以满足高性能需求，同时满足当地法规。
详细信息
负载开关IC
东芝负载开关IC具有体积小、低电压工作、低导通电阻和低静态电流等特点。与传统电路相比，它们有助于显著缩小尺寸和节能。
详细信息
eFuse IC
东芝eFuse IC在一个封装中实现了电源所需的几乎所有保护功能。它们有助于提高安全性、简化设计和缩小安装面积。
详细信息
MOSFET栅极驱动IIC
东芝MOSFET栅极驱动IC是一种非常小的N沟道MOSFET驱动IC，内置保护电路。利用外部N沟道MOSFET，可以设计出小型、低损耗的理想电源电路。
详细信息
PFC控制IC
详细信息
LED驱动IC
详细信息

交叉搜索

请输入3个以上字符

About information presented in this cross reference

The information presented in this cross reference is based on TOSHIBA's selection criteria and should be treated as a suggestion only. Please carefully review the latest versions of all relevant information on the TOSHIBA products, including without limitation data sheets and validate all operating parameters of the TOSHIBA products to ensure that the suggested TOSHIBA products are truly compatible with your design and application.
Please note that this cross reference is based on TOSHIBA's estimate of compatibility with other manufacturers' products, based on other manufacturers' published data, at the time the data was collected.
TOSHIBA is not responsible for any incorrect or incomplete information. Information is subject to change at any time without notice.

技术文章

产品

可解决传统保险丝缺陷的电子保险丝

电源管理IC／低压差稳压器（LDO稳压器）

通过低压差降低功耗
东芝LDO稳压器通过各种采用新一代工艺的双电源LDO产品，实现了优异的压差特性。

电源管理IC／负载开关IC

面积小，功能性强
东芝负载开关IC具有各种附加功能，即对传统的电路配置进行复杂化，配置分立器件，在同一芯片中实现如浪涌电流减小、反向电流阻断、过电流保护、热关断和自动输出放电等功能。它们易于以小面积和低成本实现高性能系统。

电源管理IC／eFuse IC

只需通过一个封装实现所有的主要保护功能
东芝eFuse IC集成了传统保险丝中无法实现的各种高性能、高精度保护功能。

电源管理IC／低压差稳压器（LDO稳压器）

高纹波抑制比降噪
超高速反馈电路技术，在宽频率范围内实现了高纹波抑制比。

电源管理IC／负载开关IC

低输入电压运行／低导通电阻特性
东芝负载开关IC具有广泛的工作电压范围、低导通电阻特性，同时具有0.75V低输入电压运行和低导通电阻特性。

电源管理IC／eFuse IC

快速短路保护
东芝eFuse IC采用超高速短路保护技术，使得在短路发生后，电流在100ns（典型值）内下降至接近零。该技术大大提高了设备和人员的安全性。

文档

名称 日期

技术专辑

参考设计

这是DFN4D封装的图片。
TCR3EMxxA／3DMxxA／3LMxxA系列LDO稳压器，具有300 mA输出，采用小型DNF4D封装，适用于电源电路应用
该产品线包括三个系列的小型封装LDO稳压器，这些产品因其特点（标准型、低压差型和低电流消耗型）而非常适合移动设备等。我们提供了每个系列的特点、设计要点和使用方法的描述。
LDO / DFN4D
详细信息
eFuse应用电路（具有增强过流保护功能）图片
eFuse应用电路（具有增强过流保护功能）图片
该参考设计提供了构建在小型电路板上的eFuse IC应用电路（具有增强过流保护功能）的设计指南、数据和其他内容。该电路通过将eFuse IC和用作过流检测器件的ThermoflaggerTM结合使用来提供精确的过流关断。
详细信息
这是eFuse应用电路（带热关断功能）的图片。
eFuse应用电路（带热关断功能）
该参考设计提供了构建在小型电路板上的eFuse IC应用电路（带热关断功能）的设计指南、数据和其他内容。该电路通过结合eFuse IC和ThermoflaggerTM（过温检测 IC）提供过温检测和保护。
详细信息
多路复用器电路PCB照片示例
使用共漏极MOSFET的电源多路复用器电路
此参考设计中，在一个小型印刷电路板（PCB）上实现了具有2个输入和1个输出的电源多路复用器电路。我们现已在已开发的电源多路复用器电路参考设计中增加了使用共漏极MOSFET的应用电路。该参考电路通过将东芝多种产品线中的MOSFET栅极驱动IC和齐纳二极管等器件进行理想组合，可以实现BBM和MBB模式的切换。
使用共漏极MOSFET的电源多路复用器电路
详细信息
PCB图片（示例）
采用MOSFET的3相多电平逆变器
该参考设计提供了具有5电平输出的3相多电平逆变器的设计指南、数据和其他内容。其采用150V MOSFET驱动AC 200V电机。
详细信息
PCB图片（示例）
低功耗运算放大器TC75S102F的应用电路
适用于各种传感器的低功耗运算放大器TC75S102F的应用电路。这些应用电路可用于需要长电池寿命的设备、物联网传感器、能量收集系统等。
详细信息
电源多路复用器电路PCB照片示例
电源多路复用器电路
在此参考设计中，在一个小型印刷电路板（PCB）上实现了具有2个输入和1个输出的电源多路复用器电路。将从东芝的多种产品线选择的MOSFET栅极驱动电路IC、eFuse IC、齐纳二极管和小型封装MOSFET等器件进行组合，实现具有BBM和MBB开关的理想二极管。
电源多路复用器电路 / 2输入和1输出
详细信息

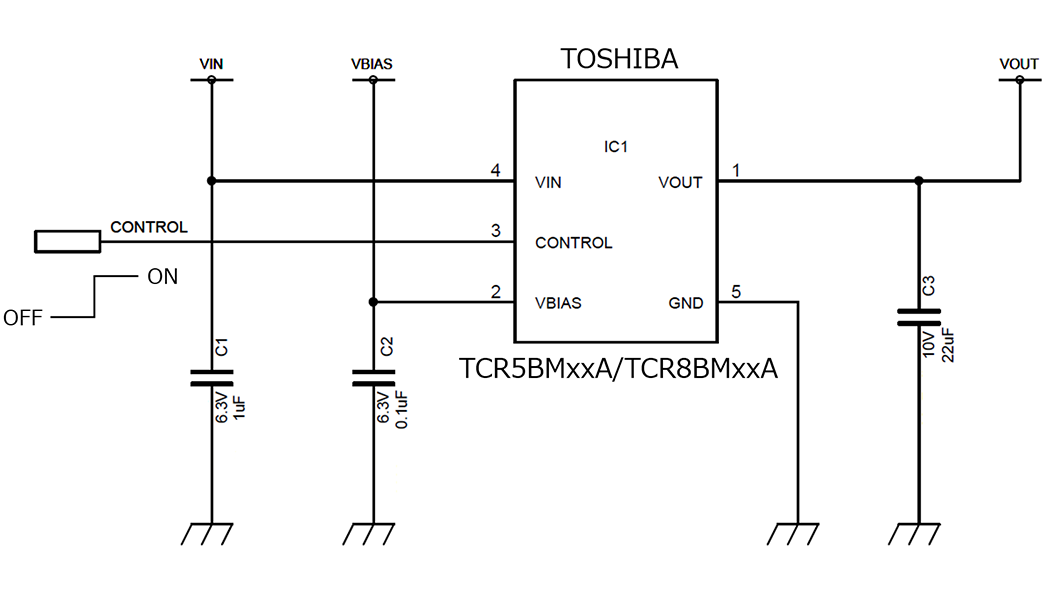

用于射频电路的TCR5BM/8BM系列LDO稳压器的应用电路的标准电路
用于射频电路的TCR5BM/8BM系列LDO稳压器的应用电路
TCR5BM/8BM在射频电路应用中的优势图表介绍3种有用的特性介绍丰富的附加功能
LDO稳压器 / 参考设计中心
详细信息

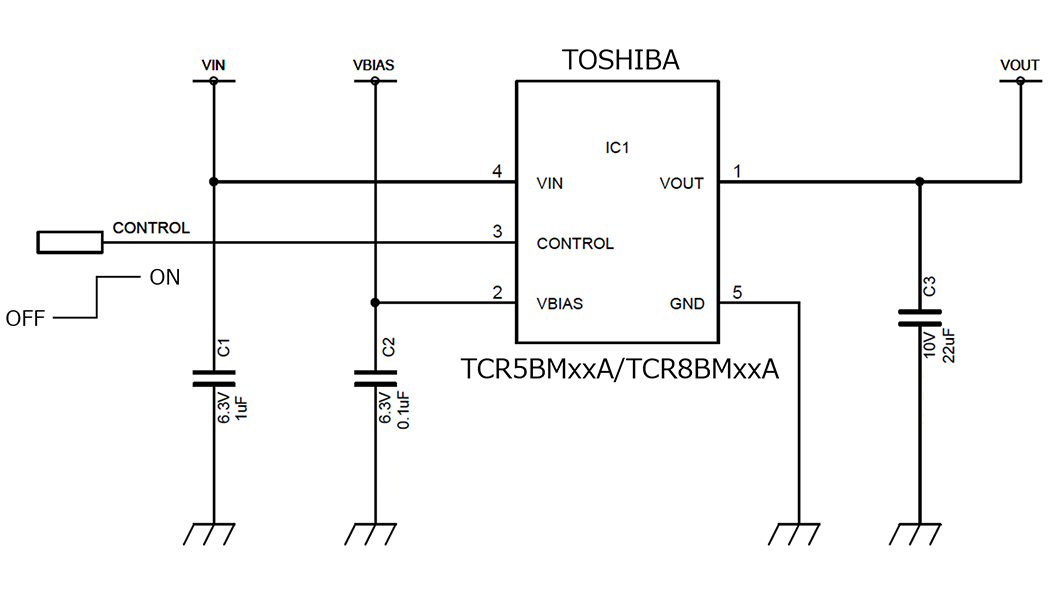

用于MCU的TCR5BM/8BM系列LDO稳压器的应用电路的标准电路
用于MCU的TCR5BM/8BM系列LDO稳压器的应用电路
TCR5BM/8BM在MCU电源中应用的优势图表介绍3种有用的特性介绍丰富的附加功能
LDO稳压器 / 参考设计中心
详细信息

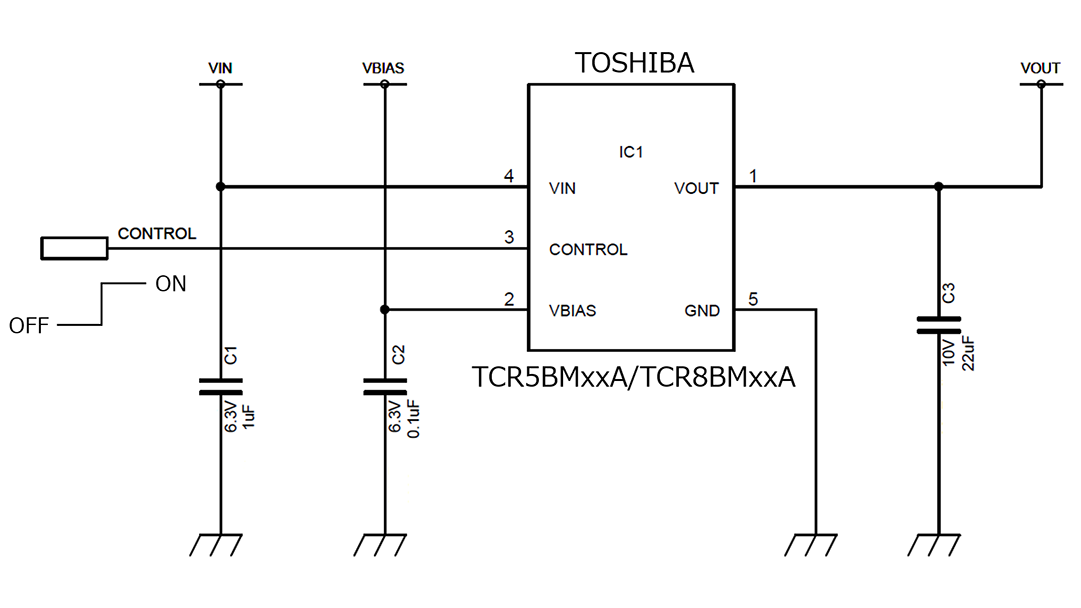

用于CMOS图像传感器的TCR5BM/8BM系列LDO稳压器的应用电路的标准电路
用于CMOS图像传感器的TCR5BM/8BM系列LDO稳压器的应用电路
TCR5BM/8BM在CMOS图像传感器上应用的优势介绍丰富的附加功能
LDO稳压器 / 参考设计中心
详细信息
eFuse IC TCKE805系列的应用电路的电路图
eFuse IC TCKE805系列的应用电路
TCKE805系列的电源线保护电路。它通过短路，其他保护功能以及带有外部MOSFET的反向电流电路实现了快速关断。
eFuse / TCKE805
详细信息
LDO稳压器TCR3UG系列在物联网设备电源中的应用的电源电路示例
LDO稳压器TCR3UG系列在物联网设备电源中的应用
该参考设计提供了具有低功耗电流，PSRR和动态响应的文档。LDO具有小封装，低功耗和快速的负载瞬态响应。
LDO稳压器 / TCR3UG
详细信息
LDO稳压器TCR15AG（固定输出电压类型）应用&电路的电源电路示例
LDO稳压器TCR15AG（固定输出电压类型）应用&电路
介绍了TCR15AG（固定输出电压类型）的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述
LDO稳压器 / TCR15AG
详细信息
MOSFET驱动IC应用和TCK401G的电路的电池充电器检测
MOSFET驱动IC应用和TCK401G的电路
介绍了TCK401G的特性、负载开关电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述
半导体 / 电源 / 电源管理 / 拓扑 / 反激 / AC-DC / MOSFET / 二极管
详细信息
MOSFET驱动IC应用和TCK402G的电路的电池充电器检测
MOSFET驱动IC应用和TCK402G的电路
该参考设计提供了有关转换速率控制、自动放电和其他内置功能的技术信息，用于设计适用于USB-PD的负载开关电路。
半导体 / 电源 / 电源管理 / 拓扑 / 反激 / AC-DC / MOSFET / 二极管
详细信息
负载开关IC TCK301G，TCK302G，TCK303G应用&电路 的快速充电电路的主开关
负载开关IC TCK301G，TCK302G，TCK303G应用&电路
该参考设计提供了具有低导通电阻和内置浪涌电流控制功能的负载开关的示例电路。 适合电池使用的应用。
Load Switch IC / Application & Circuit
详细信息
LDO稳压器TCR15AGADJ应用&电路的电源电路示例
LDO稳压器TCR15AGADJ应用&电路
该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出，适合消费类应用。
设计／支持 / 参考设计中心
详细信息
负载开关IC TCK321G，TCK322G，TCK323G应用&电路的电池充电器检测
负载开关IC TCK321G，TCK322G，TCK323G应用&电路
介绍了TCK321G、TCK322G和TCK323G的特性、充电电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述
设计／支持 / 参考设计中心
详细信息

新闻／最新信息

18-07-2024

东芝推出全新可重复使用的电子熔断器（eFuse IC）系列产品 －正式推出小型高压“TCKE9系列”－

  • Products/Technology

28-06-2024

东芝开发出48 V至1 V非隔离DC-DC转换器IC

  • Products/Technology

23-05-2023

东芝推出有助于降低设备待机功耗的高电压、低电流消耗LDO稳压器

  • Products/Technology

07-06-2022

东芝推出五款新型MOSFET栅极驱动IC，助力移动电子设备小型化

  • 负载开关电路
  • FET驱动IC
  • 电源多路复用器
  • 参考设计

09-02-2022

东芝推出新款MOSFET栅极驱动IC，助力缩小设备尺寸

31-01-2022

东芝率先[1]在氮化镓（GaN）器件上应用电流传感技术，实现了功率损耗更低、电流传感精度更高、电源系统体积更小的GaN器件

  • 半桥
  • GaN
  • 电源系统
  • 电流传感器
  • JJAP
  • SSDM
