冰箱

冰箱

低功耗和小型化对于冰箱的设计非常重要。东芝提供了适用于电源单元、电机驱动单元、传感器信号输入单元、交流负载控制单元等的各种半导体产品的信息，以及电路配置示例。

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 Compressor Compressor Motor Damper Motor Damper Inner Fan Inner Fan AC AC LDO LDO LED LED Speaker Speaker Key Key LED Light LED Light Sensor Sensor Door switch Door switch Motor Driver Motor Driver M M M M Surge absorption Surgeabsorption Heater Heater Motor Driver Motor Driver Control MCU for Display Panel Control MCUfor Display Panel DC-DC Circuit DC-DCCircuit Compressor MCU CompressorMCU Current Sense Op-amp CurrentSense Op-amp Central and Fan Control MCU Central andFan ControlMCU LDO LDO M M IPM IPM Motor Driver Motor Driver M M Auto Icemaker AutoIcemaker Brushless Brushless Brushless Brushless Stepping Stepping Stepping Stepping LDO LDO LED Driver LEDDriver Op-amp Op-amp Compressor drive circuit MCU power supply circuit Heater control circuit LED driving circuit Damper drive circuit Fan drive circuit Sensor input circuit
MCU电源电路

MCU的稳定电源电路示例

压缩机驱动电路

使用运算放大器放大传感器信号的电路示例

风门驱动电路

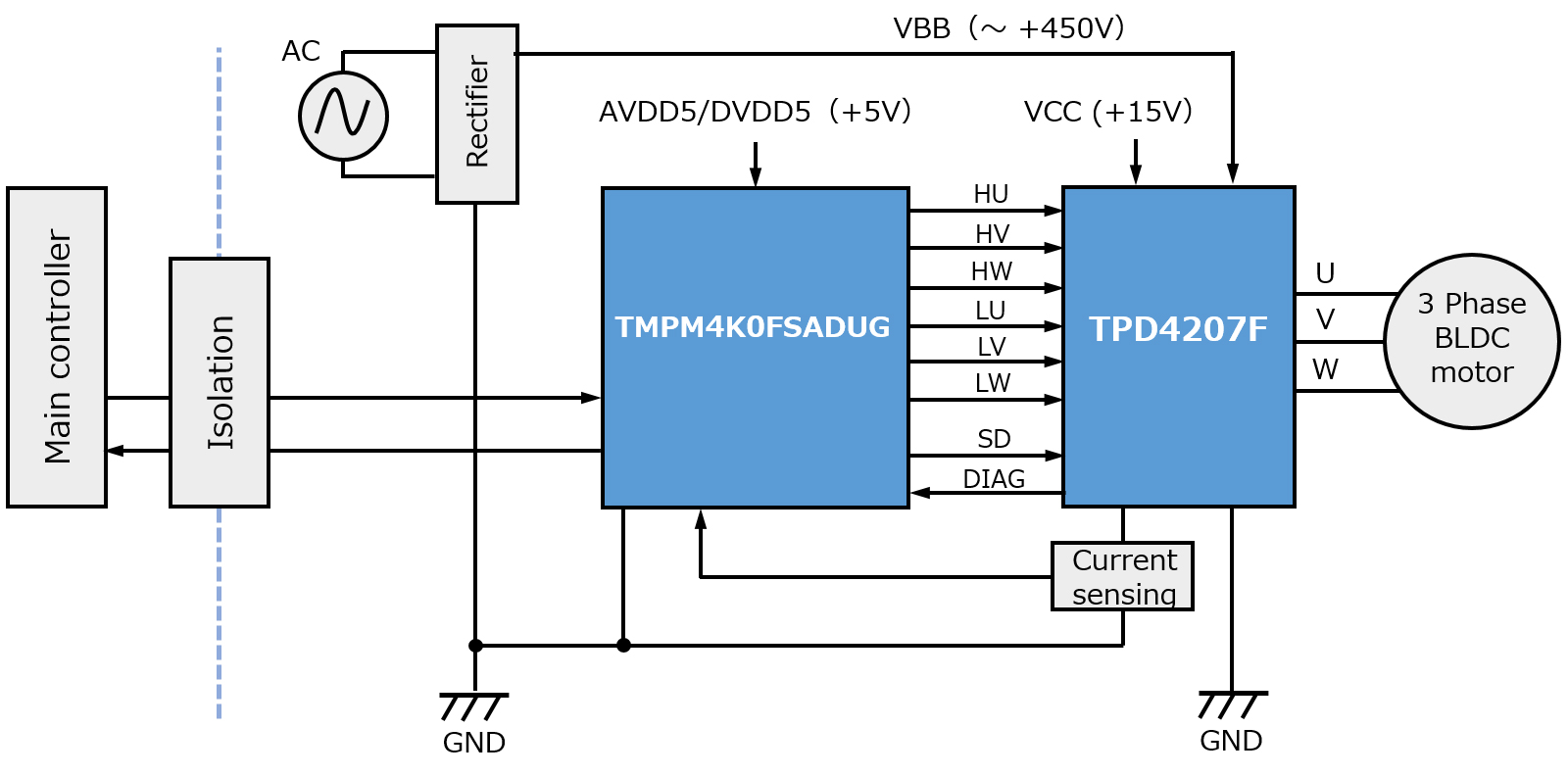

使用IPD的压缩机的高压电机驱动电路示例

风扇驱动电路

使用MOSFET的风门的小型电机驱动电路示例

LED驱动电路

使用MOSFET的风扇的小型电机驱动电路示例

传感器输入电路

使用MOSFET的指示器的LED驱动电路示例

加热器控制电路

使用双向可控硅输出耦合器的加热器控制电路示例

子方框图

MCU电源电路
MCU电源电路

MCU的稳定电源电路示例

MCU的稳定电源电路示例
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
Part Number
TCR15AG Series
TCR8BM Series
TCR5FM Series
TCR5RG Series
TCR3RM Series
Toshiba Package Name WCSP6F DFN5B DFN4D WCSP4F DFN4F
IOUT (Max) [mA] 1500 800 500 500 300
VOUT [V] 0.6 to 3.6 0.8 to 3.6 0.9 to 5.0 0.9 to 5.0 0.9 to 4.5
搜索产品线
Wide lineup from general purpose type to WCSP (Wafer Level Chip Size Package) type are provided. Contribute to realize a stable power supply.
Part Number
TCR3U Series
TCR3LM Series
TCR3D Series
TCR3EM Series
TCR1HF Series
Toshiba Package Name SOT-25 (SMV) DFN4D DFN4D DFN4D SOT-25 (SMV)
IOUT (Max) [mA] 300 300 300 300 150
VOUT [V] 0.8 to 5.0 0.8 to 5.0 1.0 to 4.5 0.8 to 5.0 1.8 to 5.0
搜索产品线
System cost reduction, higher efficiency and less development work.
Series TXZ+TM 4A Series TX04 Series TX03 Series
Group M4K Group M470 Group M370 Group
搜索产品线
MCU is equipped with many peripheral functions. MCU contributes to higher functionality as a system control MCU.
Series TXZ+TM 3A Series
Group M3H Group
搜索产品线
压缩机驱动电路
传感器输入电路

使用运算放大器放大传感器信号的电路示例

使用运算放大器放大传感器信号的电路示例
CMOS single operational amplifier with a built-in phase compensation circuit. Low voltage operation and low current consumption.
Part Number
TC75S51FU
TC75S103F
Toshiba Package Name SOT-353 (USV) SOT-25 (SMV)
VCC (Max) [V] 7 5.5
VCC, VEE (Max) [V] +/-3.5 +/-2.75
搜索产品线
MCU is equipped with many peripheral functions. MCU contributes to higher functionality as a system control MCU.
Series TXZ+TM 3A Series
Group M3H Group
搜索产品线
风门驱动电路
压缩机驱动电路

使用IPD的压缩机的高压电机驱动电路示例

使用IPD的压缩机的高压电机驱动电路示例
CMOS single operational amplifier with a built-in phase compensation circuit. Low voltage operation and low current consumption.
Part Number
TC75S51FU
TC75S103F
Toshiba Package Name SOT-353 (USV) SOT-25 (SMV)
VCC (Max) [V] 7 5.5
VCC, VEE (Max) [V] +/-3.5 +/-2.75
搜索产品线
System cost reduction, higher efficiency and less development work.
Series TXZ+TM 4A Series TX04 Series TX03 Series
Group M4K Group M470 Group M370 Group
搜索产品线
风扇驱动电路
风门驱动电路

使用MOSFET的风门的小型电机驱动电路示例

使用MOSFET的风门的小型电机驱动电路示例
Support low voltage motor drive (2.5 V (min)) and contributes to the power saving of set.
Part Number
TC78H621FNG
Toshiba Package Name P-TSSOP16-0505-0.65-001
VOUT (Max) [V] 18
IOUT (Max) [A] 1.1
VM [V] 2.5 to 15
RON (Typ.) [Ω] 0.8
搜索产品线
Support low voltage motor drive (2.5 V (min)) and contributes to the power saving of set.
Part Number
TC78H660FNG
TC78H660FTG
Toshiba Package Name P-TSSOP16-0505-0.65-001 P-VQFN16-0303-0.50-001
VOUT (Max) [V] 18 18
IOUT (Max) [A] 2 2.0
VM [V] 2.5 to 16 2.5 to 16
RON(Normal) (Typ.) [Ω] 0.48 0.48
RON(Large) (Typ.) [Ω]
搜索产品线
MCU is equipped with many peripheral functions. MCU contributes to higher functionality as a system control MCU.
Series TXZ+TM 3A Series
Group M3H Group
搜索产品线
LED驱动电路
风扇驱动电路

使用MOSFET的风扇的小型电机驱动电路示例

使用MOSFET的风扇的小型电机驱动电路示例
Suitable for power management switches and contributes to miniaturization.
Part Number
SSM3K333R
SSM3K335R
SSM3J332R
SSM3J334R
SSM3K35AFS
Toshiba Package Name SOT-23F SOT-23F SOT-23F SOT-23F SOT-416 (SSM)
VDSS (Max) [V] 30 30 -30 -30 20
ID (Max) [A] 6 6 -6 -4 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.042 0.056 0.05 0.105 1.1
Polarity N-ch N-ch P-ch P-ch N-ch
搜索产品线
This driver realizes simple, low noise and low vibration fan motor drive.
Part Number
TC78B002FNG
TC78B002FTG
Toshiba Package Name SSOP16-P-225-0.65B P-WQFN16-0303-0.50-002
VOUT (Max) [V] 18 18
IOUT (Max) [A] 1.5 1.5
VM [V] 5.5 to 16 5.5 to 16
RON (Typ.) [Ω] 1.6 1.6
搜索产品线
MCU is equipped with many peripheral functions. MCU contributes to higher functionality as a system control MCU.
Series TXZ+TM 3A Series
Group M3H Group
搜索产品线
传感器输入电路
LED驱动电路

使用MOSFET的指示器的LED驱动电路示例

使用MOSFET的指示器的LED驱动电路示例
Suitable for power management switches and contributes to miniaturization.
Part Number
SSM3K333R
SSM3K335R
SSM3J332R
SSM3J334R
SSM3K35AFS
Toshiba Package Name SOT-23F SOT-23F SOT-23F SOT-23F SOT-416 (SSM)
VDSS (Max) [V] 30 30 -30 -30 20
ID (Max) [A] 6 6 -6 -4 0.25
RDS(ON) (Max) [Ω] @ |VGS| = 4.5 [V] 0.042 0.056 0.05 0.105 1.1
Polarity N-ch N-ch P-ch P-ch N-ch
搜索产品线
MCU is equipped with many peripheral functions. MCU contributes to higher functionality as a system control MCU.
Series TXZ+TM 3A Series
Group M3H Group
搜索产品线
加热器控制电路
加热器控制电路

使用双向可控硅输出耦合器的加热器控制电路示例

使用双向可控硅输出耦合器的加热器控制电路示例
The photocoupler consists of a non zero cross type phototriac, optically coupled to an infrared light emitting diode.
Part Number
TLP267J
TLP3052A
Toshiba Package Name 4pin SO6 5pin DIP6
BVS (Min) [Vrms] @ t = 60 [s] 3750 5000
Topr [°C] -40 to 100 -40 to 100
搜索产品线
MCU is equipped with many peripheral functions. MCU contributes to higher functionality as a system control MCU.
Series TXZ+TM 3A Series
Group M3H Group
搜索产品线

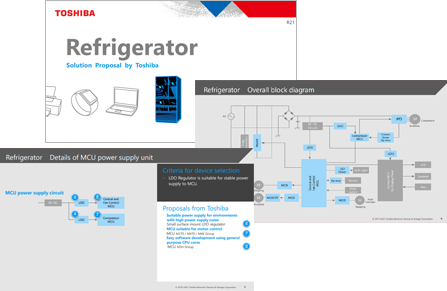

解决方案

这些文档对推荐的半导体产品的要点及其特性进行了说明。请参考其进行产品选择。

解决方案
SolutionProposal_Refrigerator / English (PDF:1.4MB)
SolutionProposal_Refrigerator / Japanese (PDF:1.7MB)

Reference Design

LDO稳压器TCR3UG系列在物联网设备电源中的应用的电源电路示例
LDO稳压器TCR3UG系列在物联网设备电源中的应用
该参考设计提供了具有低功耗电流，PSRR和动态响应的文档。LDO具有小封装，低功耗和快速的负载瞬态响应。
详细信息
LDO稳压器TCR15AG（固定输出电压类型）应用&电路的电源电路示例
LDO稳压器TCR15AG（固定输出电压类型）应用&电路
介绍了TCR15AG（固定输出电压类型）的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述
详细信息
LDO稳压器TCR15AGADJ应用&电路的电源电路示例
LDO稳压器TCR15AGADJ应用&电路
该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出，适合消费类应用。
详细信息

文档

其他文件请参阅以下页面。

视频

设计与开发

开关电源选型工具库（SMPS Lib.）

您可以根据实际需求选择和下载电源单元的各种基本拓扑，以便在仿真环境中验证MOSFET的性能。

开关电源选型工具库（SMPS Lib.）
电机控制和驱动电路库

您可以根據實際要求選擇和下載馬達驅動IC的各種基本拓撲結構，例如3相逆變器電路，以驗證MOSFET和其他元件在您的模擬環境中的性能。

电机控制和驱动电路库
在线仿真器

您可使用该仿真器进行电路仿真，无需配置评估环境，即可进行预验证。注册成为会员即可免费使用。

在线仿真器
EDA／CAD模型库

我们提供用于产品电路板开发的仿真数据、封装的3D模型以及焊盘图案模型（2D模型）。

EDA／CAD模型库
MCU Motor Studio

MCU Motor Studio具有专用于东芝 TXZ+TM族高级系列微控制器的PC工具和电机控制固件。

MCU Motor Studio
