栅极驱动光耦

这些光耦适合驱动IGBT／MOSFET栅极。该产品系列包括多种产品，包括具有内置过电流保护功能和6.0A输出电流的产品。因此，可以根据IGBT／MOSFET的栅极容量来选择最合适的产品。共模瞬态耐久性最高等级为40kV/μs，可用于逆变器、伺服系统等噪声环境恶劣的工业应用。

产品线

You can narrow down the search for applicable products by selecting specifications.

tpLH (Max) (ns)
-
tpHL (Max) (ns)
-
IOP (Max) (A)
Topr (Max) (degC)
Results:

You can narrow down your search for applicable products by package type or number of pins.

unit:
5pin SO6

Package Size

W : 3.7 mm 0.15 inch
L : 7.0 mm 0.28 inch
H : 2.1 mm 0.083 inch
SO6L

Package Size

W : 3.84 mm 0.15 inch
L : 10 mm 0.39 inch
H : 2.1 mm 0.083 inch
SO6L(LF4)

Package Size

W : 3.84 mm 0.15 inch
L : 11.05 mm 0.44 inch
H : 2.1 mm 0.083 inch
SO8

Package Size

W : 5.1 mm 0.20 inch
L : 6.0 mm 0.24 inch
H : 2.5 mm 0.098 inch
SO8L

Package Size

W : 5.85 mm 0.23 inch
L : 10.0 mm 0.39 inch
H : 2.1 mm 0.083 inch
SO16L

Package Size

W : 10.3 mm 0.41 inch
L : 10.0 mm 0.39 inch
H : 2.1 mm 0.083 inch
DIP8

Package Size

W : 9.66 mm 0.38 inch
L : 7.62 mm 0.30 inch
H : 3.65 mm 0.14 inch
DIP8(F type)

Package Size

W : 9.66 mm 0.38 inch
L : 10.16 mm 0.40 inch
H : 3.65 mm 0.14 inch

All package dimensions are guaranteed in millimeters as mentioned on datasheet. Package dimension in inches is round to 2 significant digits converted with 1mm=0.0393701inch.

请输入3个以上字符

About information presented in this cross reference

The information presented in this cross reference is based on TOSHIBA's selection criteria and should be treated as a suggestion only. Please carefully review the latest versions of all relevant information on the TOSHIBA products, including without limitation data sheets and validate all operating parameters of the TOSHIBA products to ensure that the suggested TOSHIBA products are truly compatible with your design and application.
Please note that this cross reference is based on TOSHIBA's estimate of compatibility with other manufacturers' products, based on other manufacturers' published data, at the time the data was collected.
TOSHIBA is not responsible for any incorrect or incomplete information. Information is subject to change at any time without notice.

推荐产品

隔离器/固态继电器 / 光耦 / 栅极驱动光耦

什么是便于逆变器应用中过流保护设计的栅极驱动器?
采用预驱动器的IGBT／MOSFET驱动电路，具有保证保护功能和简化操作时序设计的特点。

隔离器/固态继电器 / 光耦 / 栅极驱动光耦

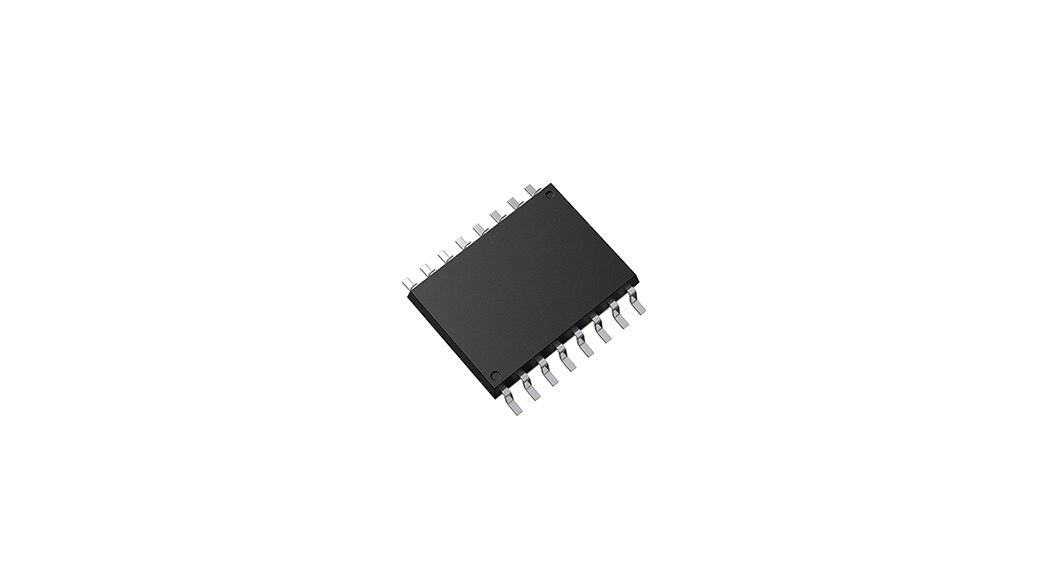

绝缘栅极驱动IC扩展了逆变器驱动电路设计的自由度
具有内置保护功能和2通道输出的简化时序设计

隔离器／固态继电器／光耦／栅极驱动IC光耦

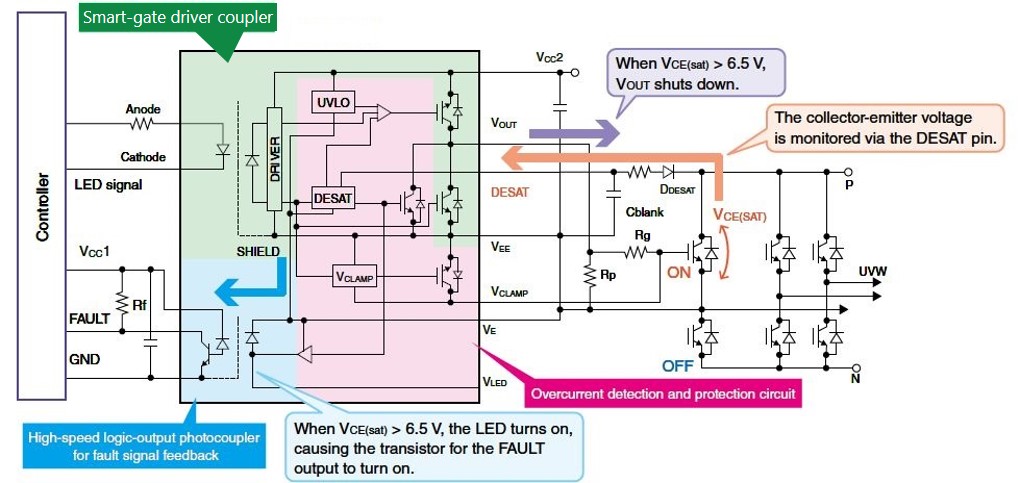

过电流保护功能（VCE(sat)检测）和内置有源米勒钳位功能
我们介绍了一种具有内置VCE(sat)检测和米勒钳位功能以保护IGBT免受过电流损坏的智能栅极驱动光耦（TLP5222, TLP5212, TLP5214A，TLP5214）。

隔离器／固态继电器／光耦／栅极驱动IC光耦

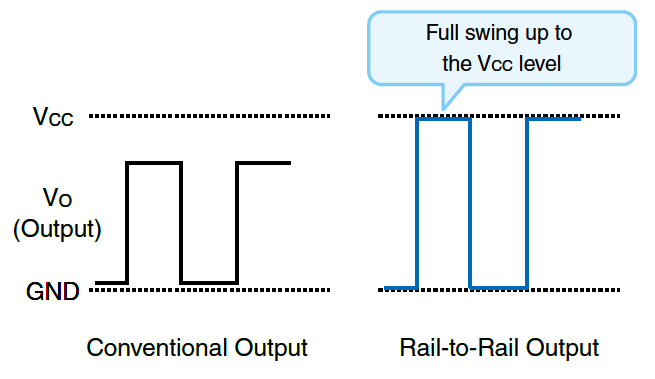

兼容于全摆幅输出
在驱动功率器件的典型光耦中，高电平输出电压比电源电压下降几伏。但如果是全摆幅输出兼容产品，输出电压几乎等于电源电压。

隔离器／固态继电器／光耦／栅极驱动IC光耦

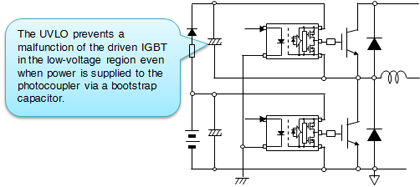

支持UVLO功能
许多栅极驱动光耦具有UVLO（欠电压锁定）功能，以防止在低电压下发生故障。

文档

名称 日期

技术专辑

应用

变频器／伺服
在设计变频器／伺服时，低功耗、小型化和稳定运行等非常重要。东芝提供适用于电源单元、电机驱动电路单元、信号传输单元等的各种半导体产品的信息以及电路配置示例。
详细信息
微波炉
低噪声、低功耗和小型化等对于微波炉的设计非常重要。东芝提供了适用于电源单元、磁控管驱动电路单元、传感器信号输入单元等的各种半导体产品的信息以及电路配置示例。
详细信息
IH电饭煲
高击穿电压、低功耗和小型化等对于IH电饭煲设计非常重要。东芝提供了适用于IH线圈驱动单元、电机驱动单元、加热器控制单元等的各种半导体产品的信息以及电路配置示例。
详细信息
IH电磁炉
高击穿电压、低功耗和小型化等对于IH电磁炉设计非常重要。东芝提供了适用于IH线圈驱动单元、电机驱动单元、电流检测单元等的各种半导体产品的信息以及电路配置示例。
详细信息
服务器
在设计服务器时，低功耗和小型化等非常重要。东芝提供了适用于电源单元、电机驱动单元、过温监控单元等的各种半导体产品的信息以及电路配置示例。
详细信息

参考设计

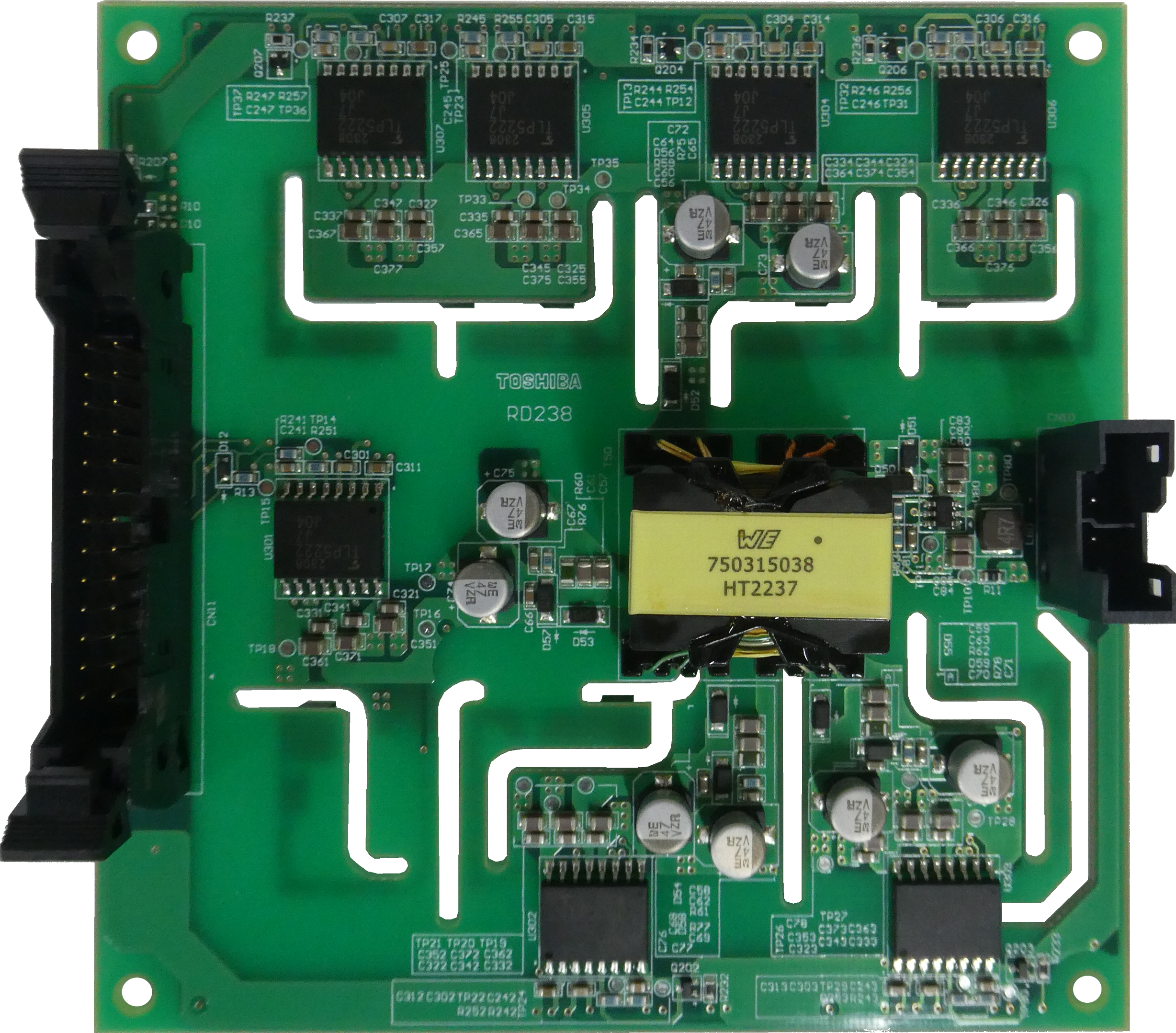

这是3相逆变器隔离栅极驱动电路的图片。
3相逆变器隔离栅极驱动电路
近年来，工业设备中的3相逆变器已成为实现低碳社会的重要因素。本电路是具有各种保护功能的栅极驱动电路，可安全地驱动3相逆变器使用的功率模块。该参考设计提供了电路各部分的设计技巧、操作方法以及电路图和PCB图案等设计信息，请在设计中使用它们。
详细信息
使用SiC MOSFET的3相逆变器
该参考设计提供了使用1200V SiC MOSFET的3相逆变器的设计指南、数据和其他内容。此设计驱动交流440V电机。
详细信息

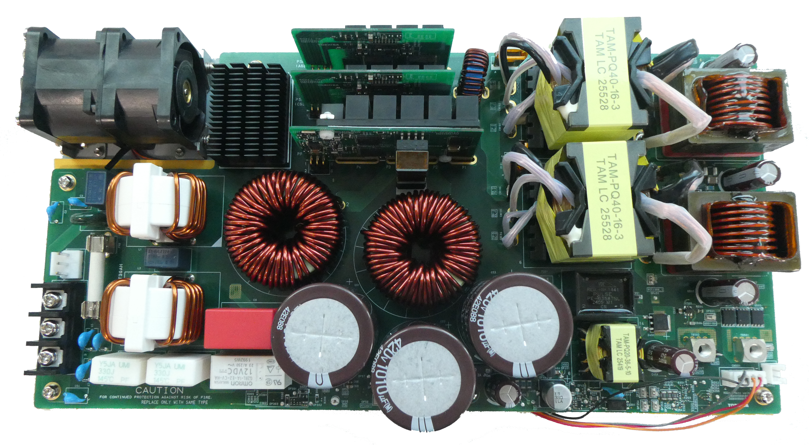

PCB图片（示例）
采用MOSFET的3相多电平逆变器
该参考设计提供了具有5电平输出的3相多电平逆变器的设计指南、数据和其他内容。其采用150V MOSFET驱动AC 200V电机。
详细信息

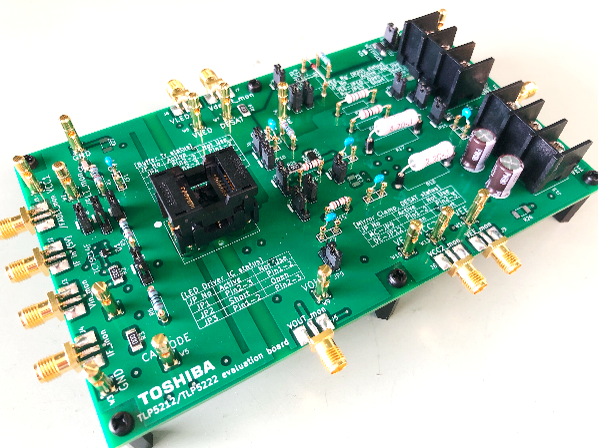

智能栅极驱动耦合器评估板的评估板图片
智能栅极驱动耦合器评估板
该参考设计提供了智能栅极驱动耦合器评估板的设计指南、数据和其他内容。
参考设计中心
详细信息
智能栅极驱动器耦合器TLP5214A逆变器应用的逆变器应用示例
智能栅极驱动器耦合器TLP5214A逆变器应用
该参考设计提供示例电路，内置功能的设计指南以及将TLP5214A应用于逆变器电路作为栅极驱动电路的热设计指南。
详细信息
