低功耗和小型化对于无线耳机的设计非常重要。东芝提供了适用于电源／电源管理单元、浪涌／ESD保护电路单元等的各种半导体产品的信息以及电路配置示例。

总方框图

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

 Charging Terminal Left Charging TerminalLeft Charging Terminal Right Charging TerminalRight USB Connector USBConnector Charger / Power Path Management IC Charger / Power PathManagement IC DC-DC DC-DC MOSFET MOSFET MOSFET MOSFET Battery Battery Battery Protection Circuit BatteryProtectionCircuit USB Controller IC USB Controller IC Protection Protection Protection Protection Protection Protection Charging Terminal Charging Terminal Antenna Antenna Speaker Speaker Microphone Microphone LDO LDO Audio IC (Charger + Bluetooth®) Audio IC(Charger + Bluetooth®) Battery Battery Battery Protection Circuit BatteryProtection Circuit Flash Memory FlashMemory Acceleration Sensor Acceleration Sensor Button Controller ButtonController Protection Protection Protection Protection TVS TVS Charging Terminal Charging Terminal Antenna Antenna Speaker Speaker Microphone Microphone LDO LDO Audio IC (Charger + Bluetooth®) Audio IC(Charger + Bluetooth®) Battery Battery Battery Protection Circuit BatteryProtection Circuit Flash Memory FlashMemory Acceleration Sensor Acceleration Sensor Button Controller ButtonController Protection Protection Protection Protection TVS TVS Left Left Right Right Earphone Case EarphoneCase External connector for earphones case Power supply circuit for earphones case Battery management for earphones case Battery management for earphones Battery management for earphones Power supply circuit for earphones Power supply circuit for earphones Circuit protection for earphones Circuit protection for earphones
耳机电源电路

使用MOSFET的电源电路示例

耳机盒电池管理

电池充放电系统电源监控电路示例

耳机盒外接连接器

外部连接器部件的保护电路示例

耳机电池管理

电池充放电系统电源监控电路示例

耳机电源电路

使用LDO稳压器的电源电路示例

耳机保护电路

内部IC的保护电路示例

子方框图

耳机电源电路
耳机盒电源线（负载开关）

使用MOSFET的电源电路示例

使用MOSFET的电源电路示例
Small signal MOSFET
器件型号
SSM6N951L
SSM6N56FE
SSM6N61NU
SSM3K56ACT
Toshiba Package Name TCSP6A-172101 SOT-563 (ES6) SOT-1118 (UDFN6) SOT-883 (CST3)
VDSS (Max) [V]   20 20 20
ID (Max) [A]   0.8 4 1.4
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V]   0.3 0.045 0.3
Polarity N-ch×2 N-ch×2 N-ch×2 N-ch
搜索产品线
耳机盒电池管理
耳机盒电池管理

电池充放电系统电源监控电路示例

电池充放电系统电源监控电路示例
Small signal MOSFET
器件型号
SSM6N951L
SSM6N56FE
SSM6N61NU
SSM3K56ACT
Toshiba Package Name TCSP6A-172101 SOT-563 (ES6) SOT-1118 (UDFN6) SOT-883 (CST3)
VDSS (Max) [V]   20 20 20
ID (Max) [A]   0.8 4 1.4
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V]   0.3 0.045 0.3
Polarity N-ch×2 N-ch×2 N-ch×2 N-ch
搜索产品线
耳机盒外接连接器
耳机盒外接连接器

外部连接器部件的保护电路示例

外部连接器部件的保护电路示例
TVS diode
器件型号
DF2B6USL
DF2B6M4BSL
DF2B7BSL
Toshiba Package Name SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2)
VESD (Max) [kV] +/-10 +/-8 +/-30
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.25 1.05 0.2
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 1.5 0.12 12
搜索产品线
耳机电池管理
耳机电池管理

电池充放电系统电源监控电路示例

电池充放电系统电源监控电路示例
Small signal MOSFET
器件型号
SSM6N951L
SSM6N56FE
SSM6N61NU
SSM3K56ACT
Toshiba Package Name TCSP6A-172101 SOT-563 (ES6) SOT-1118 (UDFN6) SOT-883 (CST3)
VDSS (Max) [V]   20 20 20
ID (Max) [A]   0.8 4 1.4
RDS(ON) (Max) [Ω] @ |VGS| = 2.5 [V]   0.3 0.045 0.3
Polarity N-ch×2 N-ch×2 N-ch×2 N-ch
搜索产品线
耳机电源电路
耳机电源电路

使用LDO稳压器的电源电路示例

使用LDO稳压器的电源电路示例
Small surface mounted LDO regulator
器件型号
TCR5BM Series
TCR5RG Series
TCR3UG Series
TCR2EN Series
Toshiba Package Name DFN5B WCSP4F WCSP4F SDFN4E
IOUT (Max) [mA] 500 500 300 200
VOUT [V] 0.8 to 3.6 0.9 to 5.0 0.8 to 5.0 1.0 to 3.6
搜索产品线
耳机保护电路
耳机保护电路

内部IC的保护电路示例

内部IC的保护电路示例
TVS diode
器件型号
DF2B6USL
DF2B6M4BSL
DF2B7BSL
Toshiba Package Name SOD-962 (SL2) SOD-962 (SL2) SOD-962 (SL2)
VESD (Max) [kV] +/-10 +/-8 +/-30
IR (Max) [µA] 0.1 0.1 0.1
Rdyn (Typ.) [Ω] 0.25 1.05 0.2
CT (Typ.) [pF] @ VR = 0 [V], f = 1 [MHz] 1.5 0.12 12
搜索产品线

解决方案

这些文档对推荐的半导体产品的要点及其特性进行了说明。请参考其进行产品选择。

解决方案

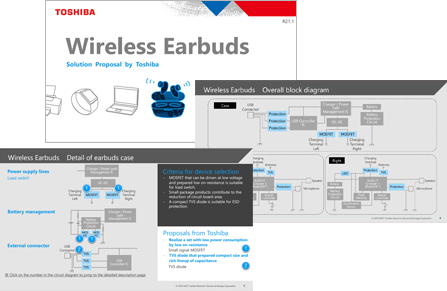

SolutionProposal_Wireless Earbuds / English (PDF:655KB)
SolutionProposal_Wireless Earbuds / Japanese (PDF:1.0MB)

参考设计

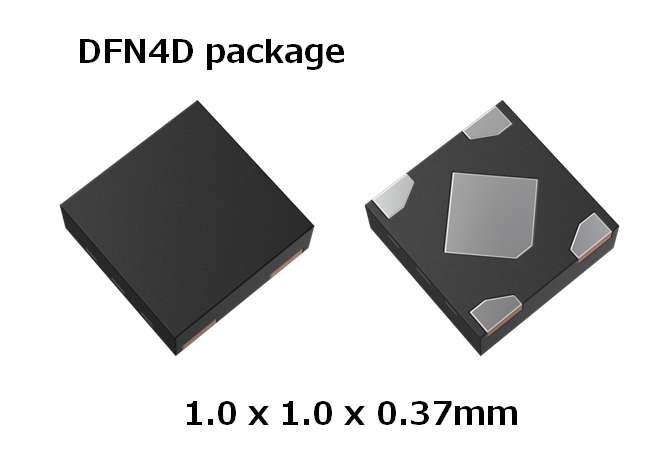

这是DFN4D封装的图片。
TCR3EMxxA／3DMxxA／3LMxxA系列LDO稳压器，具有300 mA输出，采用小型DNF4D封装，适用于电源电路应用
该产品线包括三个系列的小型封装LDO稳压器，这些产品因其特点（标准型、低压差型和低电流消耗型）而非常适合移动设备等。我们提供了每个系列的特点、设计要点和使用方法的描述。
详细信息
电源多路复用器电路PCB照片示例
电源多路复用器电路
在此参考设计中，在一个小型印刷电路板（PCB）上实现了具有2个输入和1个输出的电源多路复用器电路。将从东芝的多种产品线选择的MOSFET栅极驱动电路IC、eFuse IC、齐纳二极管和小型封装MOSFET等器件进行组合，实现具有BBM和MBB开关的理想二极管。
详细信息
非隔离降压DC-DC转换器的外观图片
非隔离降压DC-DC转换器
此参考设计提供了多个非隔离降压DC-DC转换器电源的设计指南、数据和其他内容。多种电源针对各种输出、负载和电路板安装区域进行了优化。
详细信息
LDO稳压器TCR3UG系列在物联网设备电源中的应用的电源电路示例
LDO稳压器TCR3UG系列在物联网设备电源中的应用
该参考设计提供了具有低功耗电流，PSRR和动态响应的文档。LDO具有小封装，低功耗和快速的负载瞬态响应。
详细信息
LDO稳压器TCR15AG（固定输出电压类型）应用&电路的电源电路示例
LDO稳压器TCR15AG（固定输出电压类型）应用&电路
介绍了TCR15AG（固定输出电压类型）的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述
详细信息
LDO稳压器TCR15AGADJ应用&电路的电源电路示例
LDO稳压器TCR15AGADJ应用&电路
该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出，适合消费类应用。
详细信息
