运动相机

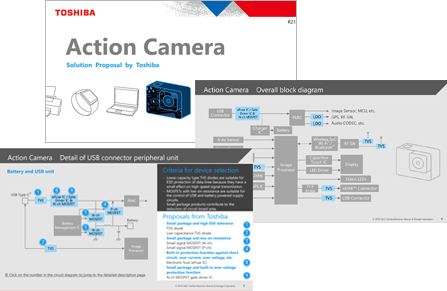

总方框图

运动相机

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

电池和USB电源

电池和USB电源（1）

USB供电的电池充放电电路示例

电池和USB电源（2）

USB供电的电池充放电电路示例

射频电路

射频单元（Wi-Fi^Ⓡ/Bluetooth^Ⓡ）

无线通信用射频电路示例

射频单元（GPS）

GPS信号接收用RF电路示例

显示器单元

带触摸屏的LCD显示电路示例

相机单元

摄影头图像传感器外围电路示例

图像处理单元

使用图像识别处理器的图像处理电路示例

图像处理单元

使用图像识别处理器的图像处理电路示例

子方框图

电池和USB电源

电池和USB电源（1）

USB供电的电池充放电电路示例

TVS diode

器件型号	DF2B7BSL
Toshiba Package Name	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-30
I_R (Max) [µA]	0.1
R_dyn (Typ.) [Ω]	0.2
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	12

搜索产品线

Electronic fuse (eFuse IC)(1)

器件型号	TCKE800NA	TCKE805NA	TCKE812NA
Toshiba Package Name	WSON10B	WSON10B	WSON10B
V_IN (Max) [V]	18	18	18
R_ON (Typ.) [mΩ]	28	28	28
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Auto-retry	Auto-retry	Auto-retry

搜索产品线

Electronic fuse (eFuse IC)(2)

器件型号	TCKE800NL	TCKE805NL	TCKE812NL	TCKE712BNL
Toshiba Package Name	WSON10B	WSON10B	WSON10B	WSON10
V_IN (Max) [V]	18	18	18	13.2
R_ON (Typ.) [mΩ]	28	28	28	53
V_OVC (Typ.) [V]		6.04	15.1
Recovery Operation Type	Latch	Latch	Latch	Latch

搜索产品线

N-ch MOSFET gate driver IC(1)

器件型号	TCK401G	TCK402G	TCK420G	TCK421G	TCK422G
Toshiba Package Name	WCSP6E	WCSP6E	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]			27.56	23.14	14.17
V_{OVL_RI} (Typ.) [V]			27.73	23.26	14.29
V_GS (Typ.) [V]	8.5	8.5	10	10	10

搜索产品线

N-ch MOSFET gate driver IC(2)

器件型号	TCK423G	TCK424G	TCK425G
Toshiba Package Name	WCSP6G	WCSP6G	WCSP6G
V_{OVL_FA} (Typ.) [V]	14.17	10.71	6.19
V_{OVL_RI} (Typ.) [V]	14.29	10.83	6.31
V_GS (Typ.) [V]	5.6	5.6	5.6

搜索产品线

N-ch common drain MOSFET

器件型号	SSM14N956L	SSM10N954L	SSM6N951L	SSM10N961L
Toshiba Package Name	TCSPED-302701	TCSPAC-153001	TCSP6A-172101	TCSPAG-341501
V_DSS (Max) [V]
I_D (Max) [A]
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]
Polarity	N-ch×2	N-ch×2	N-ch×2	N-ch×2

搜索产品线

电池和USB电源（2）

USB供电的电池充放电电路示例

Low capacitance TVS diode
Small signal MOSFET (N-ch)
Small signal MOSFET (P-ch)

Low capacitance TVS diode

器件型号	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

搜索产品线

Small signal MOSFET (N-ch)

器件型号	SSM6K513NU	SSM6N55NU
Toshiba Package Name	SOT-1220 (UDFN6B)	SOT-1118 (UDFN6)
V_DSS (Max) [V]	30	30
I_D (Max) [A]	15	4
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.012	0.064
Polarity	N-ch	N-ch×2

搜索产品线

Small signal MOSFET (P-ch)

器件型号	SSM6J507NU
Toshiba Package Name	SOT-1220 (UDFN6B)
V_DSS (Max) [V]	-30
I_D (Max) [A]	-10
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.028
Polarity	P-ch

搜索产品线

射频电路

射频单元（Wi-Fi^Ⓡ/Bluetooth^Ⓡ）

无线通信用射频电路示例

Low capacitance TVS diode
High current LDO regulator

Low capacitance TVS diode

器件型号	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

搜索产品线

High current LDO regulator

器件型号	TCR15AG Series	TCR5BM Series	TCR5RG Series
Toshiba Package Name	WCSP6F	DFN5B	WCSP4F
I_OUT (Max) [mA]	1500	500	500
V_OUT [V]	0.6 to 3.6	0.8 to 3.6	0.9 to 5.0

搜索产品线

射频单元（GPS）

GPS信号接收用RF电路示例

Low current LDO regulator
High current LDO regulator

Low current LDO regulator

器件型号	TCR3RM Series	TCR3UM Series	TCR3UG Series	TCR3DG Series
Toshiba Package Name	DFN4F	DFN4E	WCSP4F	WCSP4E
I_OUT (Max) [mA]	300	300	300	300
V_OUT [V]	0.9 to 4.5	0.8 to 5.0	0.8 to 5.0	1.0 to 4.5

搜索产品线

High current LDO regulator

器件型号	TCR15AG Series	TCR5BM Series	TCR5RG Series
Toshiba Package Name	WCSP6F	DFN5B	WCSP4F
I_OUT (Max) [mA]	1500	500	500
V_OUT [V]	0.6 to 3.6	0.8 to 3.6	0.9 to 5.0

搜索产品线

显示器单元

带触摸屏的LCD显示电路示例

Low capacitance TVS diode
TVS diode
Schottky barrier diode

Low capacitance TVS diode

器件型号	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

搜索产品线

TVS diode

器件型号	DF2B7BSL
Toshiba Package Name	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-30
I_R (Max) [µA]	0.1
R_dyn (Typ.) [Ω]	0.2
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	12

搜索产品线

Schottky barrier diode

器件型号	DSR01S30SL	CLS10F40
Toshiba Package Name	SOD-962 (SL2)	CL2E
V_RRM (Max) [V]
V_R (Max) [V]	30	40
C_T (Typ.) [pF]	8.2	130

搜索产品线

相机单元

摄影头图像传感器外围电路示例

Low capacitance TVS diode
Low current LDO regulator
High current LDO regulator

Low capacitance TVS diode

器件型号	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

搜索产品线

Low current LDO regulator

器件型号	TCR3RM Series	TCR3UM Series	TCR3UG Series	TCR3DG Series
Toshiba Package Name	DFN4F	DFN4E	WCSP4F	WCSP4E
I_OUT (Max) [mA]	300	300	300	300
V_OUT [V]	0.9 to 4.5	0.8 to 5.0	0.8 to 5.0	1.0 to 4.5

搜索产品线

High current LDO regulator

器件型号	TCR15AG Series	TCR5BM Series	TCR5RG Series
Toshiba Package Name	WCSP6F	DFN5B	WCSP4F
I_OUT (Max) [mA]	1500	500	500
V_OUT [V]	0.6 to 3.6	0.8 to 3.6	0.9 to 5.0

搜索产品线

图像处理单元

使用图像识别处理器的图像处理电路示例

Low capacitance TVS diode
TVS diode

Low capacitance TVS diode

器件型号	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

搜索产品线

TVS diode

器件型号	DF2B7BSL
Toshiba Package Name	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-30
I_R (Max) [µA]	0.1
R_dyn (Typ.) [Ω]	0.2
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	12

搜索产品线

图像处理单元

使用图像识别处理器的图像处理电路示例

Low capacitance TVS diode
TVS diode

Low capacitance TVS diode

器件型号	DF2B6M4BSL	DF2B5M4ASL	DF2B6M4ASL	DF2B6M4SL
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-8	+/-16	+/-15	+/-20
I_R (Max) [µA]	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	1.05	0.7	0.7	0.5
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	0.12	0.15	0.15	0.2

搜索产品线

TVS diode

器件型号	DF2B7BSL
Toshiba Package Name	SOD-962 (SL2)
V_ESD (Max) [kV]	+/-30
I_R (Max) [µA]	0.1
R_dyn (Typ.) [Ω]	0.2
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	12

搜索产品线

参考设计

TCR3EMxxA／3DMxxA／3LMxxA系列LDO稳压器，具有300 mA输出，采用小型DNF4D封装，适用于电源电路应用

该产品线包括三个系列的小型封装LDO稳压器，这些产品因其特点（标准型、低压差型和低电流消耗型）而非常适合移动设备等。我们提供了每个系列的特点、设计要点和使用方法的描述。

详细信息

使用共漏极MOSFET的电源多路复用器电路

此参考设计中，在一个小型印刷电路板（PCB）上实现了具有2个输入和1个输出的电源多路复用器电路。我们现已在已开发的电源多路复用器电路参考设计中增加了使用共漏极MOSFET的应用电路。该参考电路通过将东芝多种产品线中的MOSFET栅极驱动IC和齐纳二极管等器件进行理想组合，可以实现BBM和MBB模式的切换。

详细信息

电源多路复用器电路

在此参考设计中，在一个小型印刷电路板（PCB）上实现了具有2个输入和1个输出的电源多路复用器电路。将从东芝的多种产品线选择的MOSFET栅极驱动电路IC、eFuse IC、齐纳二极管和小型封装MOSFET等器件进行组合，实现具有BBM和MBB开关的理想二极管。

详细信息

LDO稳压器TCR3UG系列在物联网设备电源中的应用

该参考设计提供了具有低功耗电流，PSRR和动态响应的文档。LDO具有小封装，低功耗和快速的负载瞬态响应。

详细信息

LDO稳压器TCR15AG（固定输出电压类型）应用&电路

介绍了TCR15AG（固定输出电压类型）的特性、电源电路的应用、设计参考文件、可以导入到EDA工具的电子文件、以及组成器件的概述

详细信息

LDO稳压器TCR15AGADJ应用&电路

该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出，适合消费类应用。

详细信息

设计与开发

开关电源选型工具库（SMPS Lib.）

您可以根据实际需求选择和下载电源单元的各种基本拓扑，以便在仿真环境中验证MOSFET的性能。

开关电源选型工具库（SMPS Lib.）

电机控制和驱动电路库

您可以根據實際要求選擇和下載馬達驅動IC的各種基本拓撲結構，例如3相逆變器電路，以驗證MOSFET和其他元件在您的模擬環境中的性能。

电机控制和驱动电路库

在线电路仿真器

您可使用该仿真器进行电路仿真，无需配置评估环境，即可进行预验证。注册成为会员即可免费使用。

在线电路仿真器

EDA／CAD模型库

我们提供用于产品电路板开发的仿真数据、封装的3D模型以及焊盘图案模型（2D模型）。

EDA／CAD模型库

MCU Motor Studio

MCU Motor Studio具有专用于东芝 TXZ+^TM族高级系列微控制器的PC工具和电机控制固件。

MCU Motor Studio
