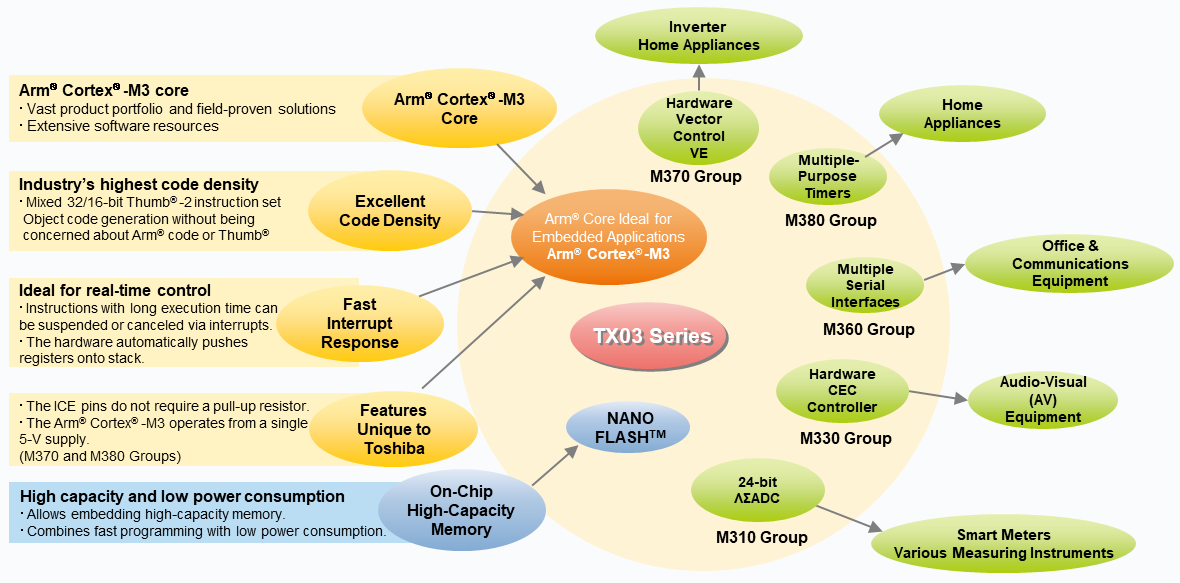

TX03系列

基于Arm® Cortex®-M3内核架构处理器的微控制器,适用于广泛的应用。

TX03系列特性

产品线

  3V应用 3V应用 5V应用

M310

M330

M340

M360

M370

M380

可编程电机驱动器
矢量引擎(VE)
PSC(i)
运算放大器/比较器
CEC(ii)
遥控预处理器
I2S(Inter-IC Sound)
USB
EtherMAC
CAN
高分辨率PPG

多功能定时器

外部总线接口
振荡频率检测器(OFD)
ΔΣAD转换器

(i)PSC:可编程伺服器/程序控制器
(ii)CEC:消费类电子控制
有些微控制器不含有所示的外围设备。详细信息,请参见相应的规格书。

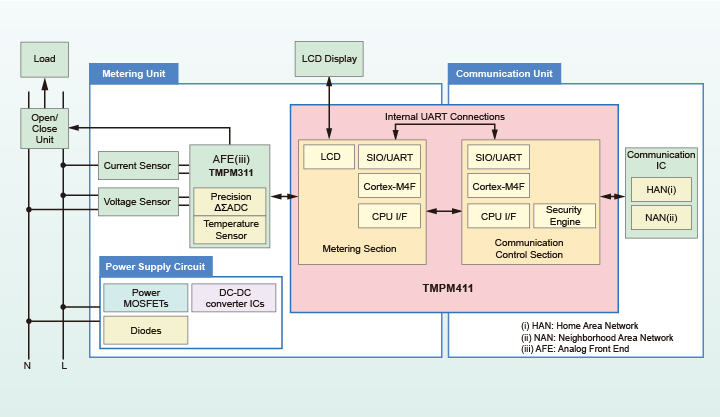

M310组

特性

  • 四个片上24位ΔΣAD转换器
  • 在每个AD转换通道中插入低噪声可变增益放大器
  • 用于各种基于温度校正的片上温度传感器

产品列表

应用

  • 智能电表
  • 各种测量仪器

工具和软件

M330组

特性

  • 高性能Arm® Cortex®-M3内核:40MHz运行(最大值)
  • 东芝原创低功耗NANO FLASH™存储器:快速编程
  • 各种串行接口

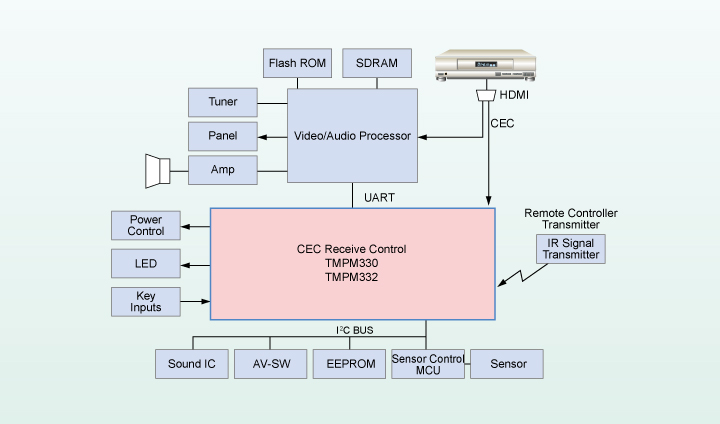

  • CEC接口和远程控制信号预处理器,即使在休眠模式下也保持激活状态
  • 高速、高精度10位AD转换器(1.15µs转换时间@40MHz)
  • 实时时钟(RTC)

产品列表

应用

  • 数字电视
  • 硬盘刻录机
  • 投影仪
  • 蓝光播放器
  • 机顶盒
  • AV系统
  • 家电
  • 工厂设备
  • 办公设备

工具和软件

功能

遥控器信号处理器(RMC)

M340组

特性

  • 高性能Arm® Cortex®-M3内核:54MHz运行(最大值)
  • 容量高达1MB的零等待闪存
  • 高达4个可编程伺服器/程序控制器(PSC)单元
    (适用于伺服计算、电机控制和摄像机抖动补偿的通信顺序)
  • 高分辨率PPG(可编程相位差高达±90°):200MHz(最大值)
  • 高速、高精度12位AD转换器;10位DA转换器
  • 各种定时器和串行接口
  • 2相脉冲计数器

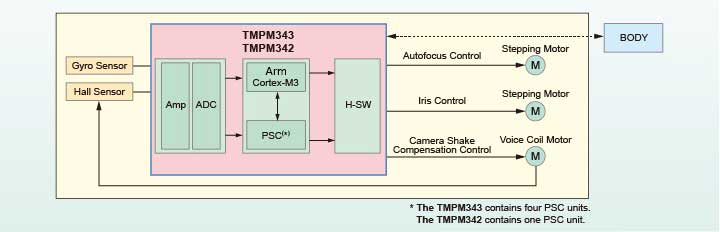

  • 用于电机驱动(TMPM342、TMPM343)的片上传感器放大器和高边开关(H-SW)
  • 小型封装

产品列表

应用

  • 监控摄像头
  • 数码摄像机
  • 数码相机
  • 相机镜头

工具和软件

功能

PSC(可编程伺服器/程序控制器)
高分辨率PPG输出

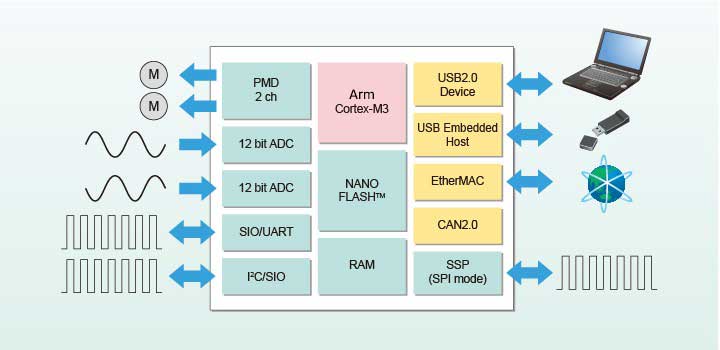

M360组

特性

  • 高性能Arm® Cortex®-M3内核:80MHz运行(最大值)
  • 采用东芝原创NANO FLASH™技术制造的大容量嵌入式闪存ROM
  • 各种串行接口(最多18个通道)
  • 适用于多连接系统的USB、USB嵌入式主机、CAN和EtherMAC控制器
  • 可连接到SoC和外部扩展存储器的外部总线接口
  • 多功能定时器,可控制各种电机和IGBT
  • CEC接口和远程控制信号预处理器,即使在休眠模式下也保持激活状态
  • 振荡频率检测(OFD)
  • 小型封装

产品列表

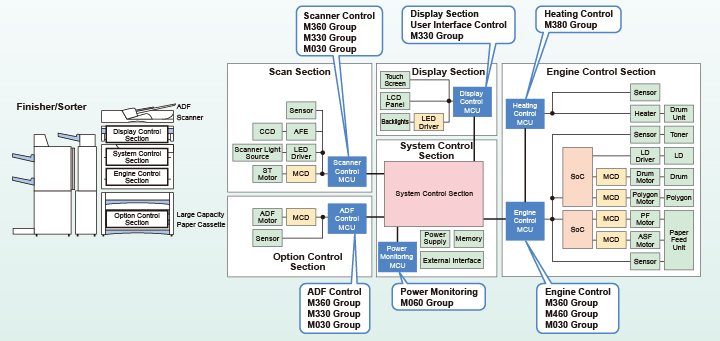

应用

  • 打印机
  • AV系统
  • 数码设备
  • 电脑周边
  • 工业设备
  • 网络设备
  • 办公设备

工具和软件

功能

USB(通用串行总线)
遥控器信号处理器(RMC)
OFD(振荡频率检测器)

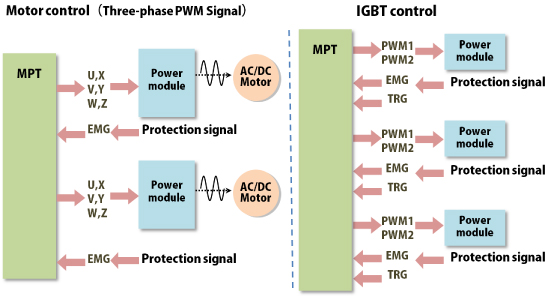

多功能定时器(MPT)
EtherMAC(以太网媒体访问控制)
CAN(控制器区域网络)

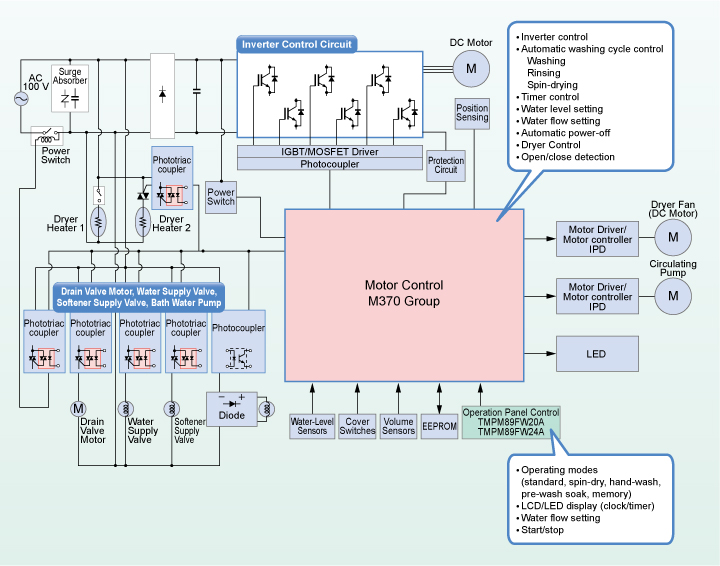

M370组

特性

  • 高性能Arm® Cortex®-M3内核:80MHz运行(最大值)
  • 东芝原创NANO FLASH™存储器:快速编程

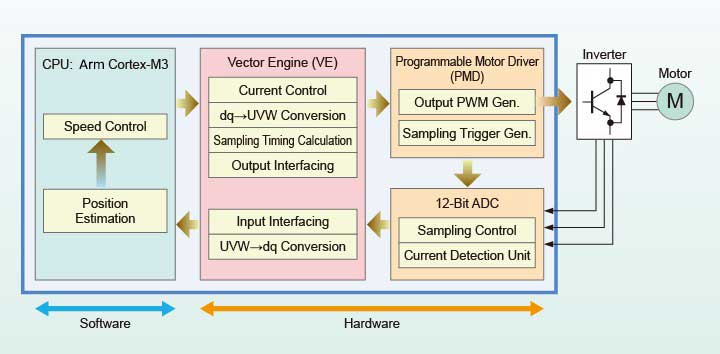

  • 东芝原创矢量引擎(VE),通过硬件实现部分电机矢量控制
  • 各种模拟电路*(比较器、运算放大器)*TMPM370等
  • 12位AD转换器
  • 振荡频率检测(OFD);符合IEC 60730标准
  • 5V单一电源
  • 小型封装(SSOP30)   注:TMPM375FSDMG

产品列表

应用

  • 洗衣机
  • 空调
  • 冰箱
  • 热泵
  • 泵、压缩机、鼓风机
  • 其它旋转装置

工具和软件

功能

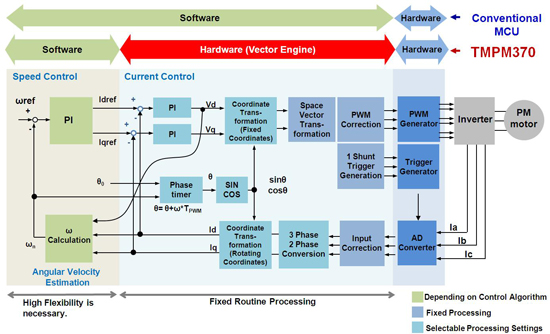

矢量引擎
OFD(振荡频率检测器)

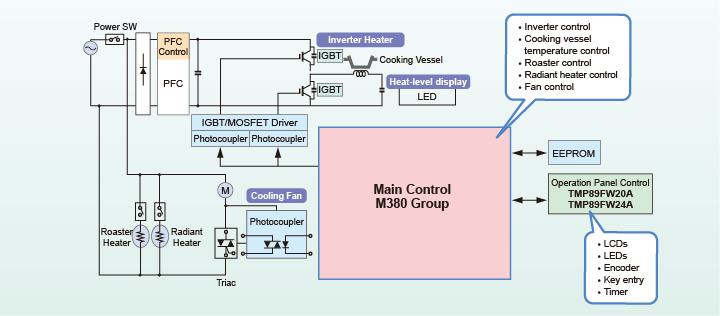

M380组

特性

  • 高性能Arm® Cortex®-M3内核:40MHz运行(最大值)
  • 东芝原创NANO FLASH™存储器:快速编程
  • 多功能定时器(IGBT和电机控制模式):TMPM380,TMPM384
  • 各种串行接口
  • 具有数据监控功能的AD转换器
  • 振荡频率检测(OFD);符合IEC 60730标准
  • 高速振荡器;上电复位;电压检测电路
  • 5V单一电源

产品列表

应用

  • 洗衣机
  • 空调
  • 冰箱
  • 热泵
  • 泵、压缩机、鼓风机
  • 其它旋转装置

工具和软件

功能

遥控器信号处理器(RMC)
OFD(振荡频率检测器)
多功能定时器(MPT)

参考设计

使用TPD4164K的DC 300 V输入BLDC电机无感控制电路
使用TPD4164K的DC 300 V输入BLDC电机无感控制电路
该参考设计提供了使用智能功率IC的DC 300 V输入BLDC电机无感控制电路的设计指南、数据和其他内容。它采用专为电机控制设计的MCU实现矢量控制。
使用TPD4164F的DC 300V输入BLDC电机无感控制电路
使用TPD4164F的DC 300V输入BLDC电机无感控制电路
该参考设计提供了使用智能功率IC的DC 300V输入BLDC 电机无感控制电路的设计指南、数据和其他内容。它采用专为电机控制设计的MCU实现矢量控制。
使用TPD4204F的直流300V输入BLDC电机无传感器控制电路
使用TPD4204F的DC 300V输入BLDC电机无霍尔控制电路
该参考设计提供了使用智能功率器件的直流300V输入BLDC电机无霍尔控制电路的设计指南、数据和其他内容。它采用专为电机控制而设计的MCU实现矢量控制。
