电子血压计

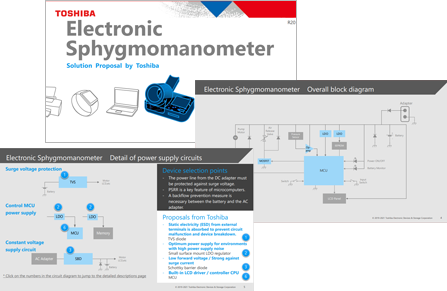

总方框图

电子血压计

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

浪涌电压保护

电源线路浪涌电压保护电路示例

控制MCU电源

MCU和存储器电源电路示例

恒压电源电路

使用肖特基二极管的防回流电路示例

电机保护／电机控制

电机保护

电机线圈的再生电流保护电路示例

电机控制

电机和气阀的驱动电路示例

压力传感器

传感器信号放大电路实示例

LCD驱动IC／控制IC

内置LCD驱动IC／控制IC的东芝原装CPU8位MCU

子方框图

浪涌电压保护

电源线路浪涌电压保护电路示例

TVS diode

TVS diode

器件型号	DF2B7ASL	DF2B20M4SL	DF2B5PCT	DF2B7PCT	DF2S14P2CTC	DF2B7AFU
Toshiba Package Name	SOD-962 (SL2)	SOD-962 (SL2)	SOD-882 (CST2)	SOD-882 (CST2)	SOD-963 (CST2C)	SOD-323 (USC)
V_ESD (Max) [kV]	+/-30	+/-15	+/-30	+/-30	+/-30	+/-30
I_R (Max) [µA]	0.1	0.1	0.1	0.1	0.1	0.1
R_dyn (Typ.) [Ω]	0.2	0.2	0.1	0.1	0.08	0.2
C_T (Typ.) [pF] @ V_R = 0 [V], f = 1 [MHz]	8.5	0.2	41	45	270	8.5

搜索产品线

控制MCU电源

MCU和存储器电源电路示例

Small surface mount LDO regulator(1)
Small surface mount LDO regulator(2)
MCU

Small surface mount LDO regulator(1)

器件型号	TCR15AG Series	TCR13AG Series	TCR8BM Series	TCR5BM Series
Toshiba Package Name	WCSP6F	WCSP6F	DFN5B	DFN5B
I_OUT (Max) [mA]	1500	1300	800	500
V_OUT [V]	0.6 to 3.6	0.55 to 3.6	0.8 to 3.6	0.8 to 3.6

搜索产品线

Small surface mount LDO regulator(2)

器件型号	TCR5RG Series	TCR3RM Series	TCR3U Series	TCR2L Series	TAR5 Series
Toshiba Package Name	WCSP4F	DFN4F	WCSP4F	SOT-553 (ESV)	SOT-25 (SMV)
I_OUT (Max) [mA]	500	300	300	200	200
V_OUT [V]	0.9 to 5.0	0.9 to 4.5	0.8 to 5.0	0.8 to 3.6	1.5 to 5.0

搜索产品线

MCU

Series	TLCS^TM-870/C1 Series
Group

搜索产品线

恒压电源电路

使用肖特基二极管的防回流电路示例

Schottky barrier diode

Schottky barrier diode

器件型号	CUS10S40	CUHS15F40	CUS10F30	1SS424
Toshiba Package Name	SOD-323 (USC)	SOD-323HE (US2H)	SOD-323 (USC)	SOD-523 (ESC)
V_RRM (Max) [V]
V_R (Max) [V]		40	30	20
C_T (Typ.) [pF]	120	130	170	20

搜索产品线

电机保护／电机控制

电机保护

电机线圈的再生电流保护电路示例

Schottky barrier diode

Schottky barrier diode

器件型号	CUS10S40	CUHS15F40	CUS10F30	1SS424
Toshiba Package Name	SOD-323 (USC)	SOD-323HE (US2H)	SOD-323 (USC)	SOD-523 (ESC)
V_RRM (Max) [V]
V_R (Max) [V]		40	30	20
C_T (Typ.) [pF]	120	130	170	20

搜索产品线

电机控制

电机和气阀的驱动电路示例

Small-signal MOSFET

Small-signal MOSFET

器件型号	SSM3K329R	SSM3K324R	SSM3K35AMFV
Toshiba Package Name	SOT-23F	SOT-23F	SOT-723 (VESM)
V_DSS (Max) [V]	30	30	20
I_D (Max) [A]	3.5	4	0.25
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 2.5 [V]	0.17	0.072	1.6
Polarity	N-ch	N-ch	N-ch

搜索产品线

压力传感器

传感器信号放大电路实示例

Low noise operational amplifier
MCU

Low noise operational amplifier

器件型号	TC75S67TU
Toshiba Package Name	SOT-353F (UFV)
V_CC (Max) [V]	5.5
V_CC, V_EE (Max) [V]	+/-2.75

搜索产品线

MCU

Series	TLCS^TM-870/C1 Series
Group

搜索产品线

LCD驱动IC／控制IC

内置LCD驱动IC／控制IC的东芝原装CPU8位MCU

MCU

Series	TLCS^TM-870/C1 Series
Group

搜索产品线
