TXZ4A+组

带FPU的基于Arm® Cortex®M4内核架构处理器的微控制器,适用于高效信号处理应用

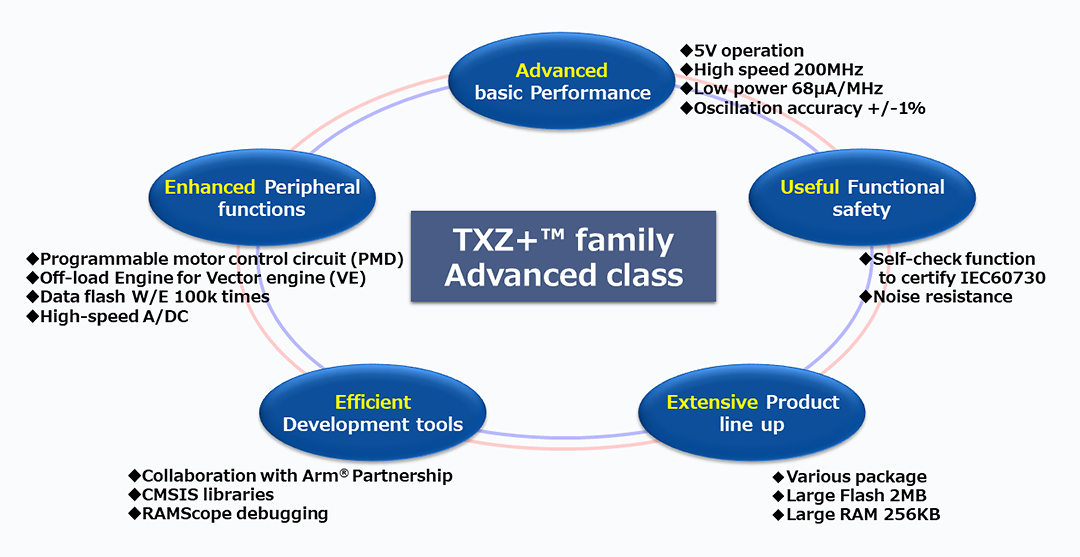

TXZ4+系列

产品线

  3-V应用,5-V应用 3-V应用
M4K组

M4M组

M4G组 M4N组
可编程电机驱动IC
矢量引擎(VE)
12位AD转换器
振荡频率检测器(OFD)
DMA控制器
串行外围接口(TSPI)
通信功能(UART、I2C)
CAN控制器
运算放大器/编码器输入
外部总线接口
串行存储器接口(SMIF)
通用串行总线(USB)
以太网Mac控制器

M4K组

特性

160MHz,可同步控制驱动3路电机的电机微控制器

  • 集成FPU的Arm Cortex-M4内核,最高工作频率可达160MHz
    • 基于行业标准ARM Cortex-M内核。
  • 广泛的存储器和封装产品线
    • 128KB至256KB代码闪存和32KB数据闪存,具有10万次的写入周期寿命
    • 24KB SRAM
    • 封装阵容(64至100引脚)
  • 各种电机控制应用,包括家用电器和工业设备
    • 电源2.7V至5.5V,工作温度-40℃至105℃
    • 自诊断功能支持符合各种标准(IEC 60730 B类及其他标准)的功能安全认证)
  • 可进行3电机控制
    搭载160MHz驱动CPU、3个AD转换器、3个高级可编程电机控制电路(A-PMD)以及演进矢量引擎“高级矢量引擎增强版(A-VE+)”,即使在64引脚级也能实现3电机控制。
  • 搭载适用于交流伺服电机的高分辨率高级编码(A-ENC32)
    A-ENC32电路支持直接输入增量编码器和霍尔传感器的信号。此外,还可通过设置32位编码器计数值,提高位置检测角的精度。因此,该电路可进行伺服电机控制。
  • 内置振荡精度达±1%的高速振荡器(工作温度:-40至105℃)
    通过提高振荡精度,可消除对外部振荡器的需求,从而减少零件数量。
  • 代码闪存和数据闪存可重写多达10万次
    通过对重复数据写入和擦除的高度弹性,可消除对外部存储器的需求。
  • 提供广泛的封装阵容(6种封装阵容),从小型应用(44引脚)到高端应用(100引脚)

应用

  • 带有电机控制系统的电器
    (空调、洗衣机、冰箱、电动工具、机器人等)

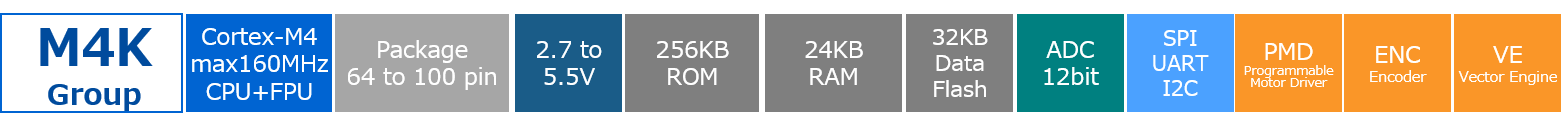

M4K组的特性

产品列表

工具和软件

M4M组

特性

160MHz,驱动3路电机同步控制、带CAN控制器的电机微控制器

  • 集成FPU的Arm Cortex-M4内核,最高工作频率可达160MHz
    • 基于行业标准Arm Cortex-M内核。
  • 广泛的存储器和封装阵容
    • 128KB至256KB代码闪存和32KB数据闪存,具有10万次的写入周期寿命
    • 24KB SRAM
    • 封装阵容(64至100引脚)
  • 各种电机控制应用,包括家用电器和工业设备
    • 电源2.7V至5.5V,工作温度-40℃至105℃
    • 自诊断功能支持符合各种标准(IEC 60730 B类及其他标准)的功能安全认证)
  • 可进行3电机控制
    搭载160MHz驱动CPU、3个AD转换器、3个高级可编程电机控制电路(A-PMD)以及演进矢量引擎“高级矢量引擎增强版(A-VE+)”,即使在64引脚级也能实现3电机控制。
  • 集成适用于工业网络的CAN控制器。
    除电机控制之外,它还轻松支持物联网。
  • 搭载适用于交流伺服电机的高分辨率高级编码(A-ENC32)
    A-ENC32电路支持直接输入增量编码器和霍尔传感器的信号。此外,还可通过设置32位编码器计数值,提高位置检测角的精度。因此,该电路可进行伺服电机控制。
  • 内置振荡精度达±1%的高速振荡器(工作温度:-40至105℃)
    通过提高振荡精度,可消除对外部振荡器的需求,从而减少零件数量。
  • 代码闪存和数据闪存可重写多达10万次
    通过对重复数据写入和擦除的高度弹性,可消除对外部存储器的需求。
  • 提供广泛的封装阵容(6种封装阵容),从小型应用(44引脚)到高端应用(100引脚)。

应用

  • 带有电机控制系统的电器
    (空调、洗衣机、冰箱、通用变频器、工业电机设备、机器人、机床等)
M4M组的特性

产品列表

工具和软件

功能

矢量引擎
OFD(振荡频率检测器)
CAN(控制器区域网络)

相关页面

M4G组

特性

具有高速数据处理性能、各种定时器和通信通道的连接 MCU

  • 带FPU的Arm Cortex-M4内核,最高工作频率可达200MHz
  • 广泛的存储器和封装产品线(100至177引脚)
    • 512KB至2048KB代码闪存和32KB数据闪存,具有10万次的写入周期寿命
    • 带奇偶校验的256KB SRAM加2KB备份RAM
  • 具有各种内置接口和通信通道,适用于AV设备和MFP所需的高速数据处理。
    • 串行存储器接口(支持四路/八路SPI)、音频接口(I2S)和外部总线接口
    • 可编程电机驱动电路(PMD),用于选择性控制有刷或无刷电机。
    • 采用多个DMA控制器和独特总线矩阵的高吞吐量通信
    • 16-24模数转换器支持各通道单独采样和保持时间设置
    • 2数模转换器
    • 包含附加遥控器(RMC)、消费电子控制(CEC)
  • 内置振荡精度达±1%的高速振荡器(工作温度:-40至85℃)
    通过提高振荡精度,可消除对外部振荡器的需求,从而减少零件数量。
  • 代码闪存和数据闪存可重写(最高可达10万次)
    通过对重复数据写入和擦除的高度弹性,可消除对外部存储器的需求。

应用

  • 用于消费类电器和工业设备的高速数据处理。
    MFP(多功能打印机)、影音设备
  • 用于建筑和工厂自动化的通信设备、物联网家用电器等
M4G组的特性

产品列表

工具和软件

功能

遥控器信号处理器(RMC)
OFD(振荡频率检测器)

相关页面

M4N组

特性

具有高速数据处理性能、各种定时器和通信通道的连接 MCU。针对物联网设备进行了优化,配备了以太网、USB和CAN控制器。

  • 集成FPU的Arm Cortex-M4内核,最高工作频率可达200MHz
  • 广泛的存储器和封装产品线(100 至 177 引脚)
    • 512KB至2048KB代码闪存和32KB数据闪存,具有10万次的写入周期寿命
    • 带奇偶校验的128KB至256KB SRAM加2KB备份RAM
  • 具有各种内置接口和通信通道,适用于AV设备、MFP和工厂自动化所需的高速数据处理。
    • 10/100以太网控制器(MII,RMII)
    • 通用串行总线(带有集成PHY的USB修订版2.0 FS OTG控制器)
    • 2个CAN控制器
    • 串行存储器接口(支持四路/八路SPI)、音频接口(I2S)和外部总线接口
    • 可编程电机驱动电路(PMD),用于选择性控制有刷或无刷电机。
    • 采用多个DMA控制器和独特总线矩阵的高吞吐量通信
    • 16-24模数转换器,支持各通道单独采样和保持时间设置
    • 2数模转换器
    • 包含附加遥控器(RMC)、消费电子控制(CEC)
  • 内置振荡精度达±1%的高速振荡器(工作温度:-40至85℃)
    通过提高振荡精度,可消除对外部振荡器的需求,从而减少零件数量。
  • 代码闪存和数据闪存可重写(最高可达10万次)
    通过对重复数据写入和擦除的高度弹性,可消除对外部存储器的需求。

应用

  • 需要以太网、USB和CAN连接的工业网络和信息管理设备
    (打印机、楼宇和工厂自动化通信设备、IOT家电、家庭安防、智能电表等)
M4N组特性

产品列表

功能

遥控器信号处理器(RMC)
OFD(振荡频率检测器)
