智能马桶盖

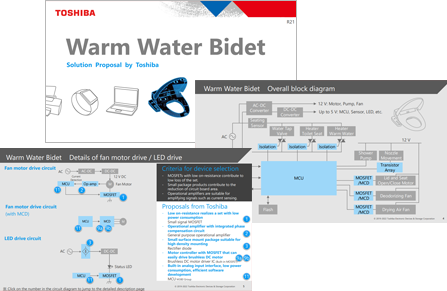

总方框图

智能马桶盖

单击总方框图中想要查看详细信息的区域。将显示我们建议的子方框图的链接。

风扇电机驱动电路

使用MCU／直流有刷电机的风扇电机驱动电路示例

风扇电机驱动电路（带MCD）

采用MCU／直流无刷电机的风扇电机驱动电路示例

LED驱动电路

使用MCU的LED驱动电路示例

加热器／水龙头控制电路

使用双向可控硅输出光耦的加热器／水龙头控制电路示例

盖子和座椅开／关直流有刷电机驱动电路

采用H桥的直流有刷电机驱动电路示例

盖子和阀座开／关有刷电机驱动电路（带MCD）

采用带H桥的MCD的直流有刷电机驱动电路示例

反激式AC-DC转换器电路

采用光耦反馈的反激式AC-DC转换器电路示例

喷嘴电机驱动电路

喷嘴电机驱动电路（带晶体管阵列）

使用晶体管阵列的喷嘴电机驱动电路示例

子方框图

风扇电机驱动电路

使用MCU／直流有刷电机的风扇电机驱动电路示例

General purpose operational amplifier
Small signal MOSFET
MCU

General purpose operational amplifier

器件型号	TC75S51FU	TC75S103F
Toshiba Package Name	SOT-353 (USV)	SOT-25 (SMV)
V_CC (Max) [V]	7	5.5
V_CC, V_EE (Max) [V]	+/-3.5	+/-2.75

搜索产品线

Small signal MOSFET

器件型号	SSM3K56MFV	SSM6N56FE
Toshiba Package Name	SOT-723 (VESM)	SOT-563 (ES6)
V_DSS (Max) [V]	20	20
I_D (Max) [A]	0.8	0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.235	0.235
Polarity	N-ch	N-ch×2

搜索产品线

TXZ+^TM 3A Series M3H Group

Series	TXZ+^TM 3A Series
Group	M3H Group

搜索产品线

风扇电机驱动电路（带MCD）

采用MCU／直流无刷电机的风扇电机驱动电路示例

Single phase brushless DC motor driver
Three-phase brushless DC motor driver
MCU

Single phase brushless DC motor driver

器件型号	TC78B002FNG	TC78B002FTG
Toshiba Package Name	SSOP16-P-225-0.65B	P-WQFN16-0303-0.50-002
V_OUT (Max) [V]	18	18
I_OUT (Max) [A]	1.5	1.5
V_M [V]	5.5 to 16	5.5 to 16
R_ON (Typ.) [Ω]	1.6	1.6

搜索产品线

Three-phase brushless DC motor driver

器件型号	TC78B016FTG
Toshiba Package Name	P-WQFN36-0505-0.50-001
V_OUT (Max) [V]	40
I_OUT (Max) [A]	3
V_M [V]	6 to 30
R_ON (Typ.) [Ω]	0.24

搜索产品线

TXZ+^TM 3A Series M3H Group

Series	TXZ+^TM 3A Series
Group	M3H Group

搜索产品线

LED驱动电路

使用MCU的LED驱动电路示例

Rectifier diode
Small signal MOSFET
MCU

Rectifier diode

器件型号	CMG06A
Toshiba Package Name	M-FLAT
V_RRM (Max) [V]	600
I_F(AV) (Max) [A]	1

搜索产品线

Small signal MOSFET

器件型号	SSM3K56MFV	SSM6N56FE
Toshiba Package Name	SOT-723 (VESM)	SOT-563 (ES6)
V_DSS (Max) [V]	20	20
I_D (Max) [A]	0.8	0.8
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 4.5 [V]	0.235	0.235
Polarity	N-ch	N-ch×2

搜索产品线

TXZ+^TM 3A Series M3H Group

Series	TXZ+^TM 3A Series
Group	M3H Group

搜索产品线

加热器／水龙头控制电路

使用双向可控硅输出光耦的加热器／水龙头控制电路示例

Triac output photocoupler
MCU

Triac output photocoupler

器件型号	TLP267J	TLP3052A
Toshiba Package Name	4pin SO6	5pin DIP6
BV_S (Min) [V_rms] @ t = 60 [s]	3750	5000
T_opr [°C]	-40 to 100	-40 to 100

搜索产品线

TXZ+^TM 3A Series M3H Group

Series	TXZ+^TM 3A Series
Group	M3H Group

搜索产品线

盖子和座椅开／关直流有刷电机驱动电路

采用H桥的直流有刷电机驱动电路示例

U-MOS Series N-ch MOSFET
U-MOS Series P-ch MOSFET
Intelligent power device (IPD)

U-MOS Series N-ch MOSFET

器件型号	TPH2R903PL	TPH3R003PL	TPH4R803PL	TPN2R903PL	TPN5R203PL
Toshiba Package Name	SOP Advance	SOP Advance	SOP Advance	TSON Advance	TSON Advance
V_DSS (Max) [V]	30	30	30	30	30
I_D (Max) [A]	124	134	90	122	76
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.0029	0.003	0.0048	0.0029	0.0052
Polarity	N-ch	N-ch	N-ch	N-ch	N-ch

搜索产品线

U-MOS Series P-ch MOSFET

器件型号	TPCA8120
Toshiba Package Name	SOP Advance
V_DSS (Max) [V]	-30
I_D (Max) [A]	-45
R_DS(ON) (Max) [Ω] @ \|V_GS\| = 10.0 [V]	0.003
Polarity	P-ch

搜索产品线

Intelligent power device (IPD)

器件型号	TPD7211F
Toshiba Package name	PS-8
V_BB (Max) [V]
V_CC (Max) [V]
I_O (Max) [A]	-1

搜索产品线

盖子和阀座开／关有刷电机驱动电路（带MCD）

采用带H桥的MCD的直流有刷电机驱动电路示例

1ch brushed DC motor driver
2ch brushed DC motor driver
MCU

1ch brushed DC motor driver

器件型号	TB67H450AFNG	TB67H451AFNG
Toshiba Package Name	P-HSOP8-0405-1.27-002	P-HSOP8-0405-1.27-002
V_OUT (Max) [V]	50	50
I_OUT (Max) [A]	3.5	3.5
V_M [V]	4.5 to 44	4.5 to 44
R_ON(Normal) (Typ.) [Ω]	0.6	0.6
R_ON(Large) (Typ.) [Ω]

搜索产品线

2ch brushed DC motor driver

器件型号	TB67H400AFNG	TB67H400AFTG	TB67H400AHG	TB67H400ANG	TB67H410FTG	TB67H410NG
Toshiba Package Name	HTSSOP48-P-300-0.50	P-WQFN48-0707-0.50-003	HZIP25-P-1.00F	P-SDIP24-0723-1.78-001	P-WQFN48-0707-0.50-003	P-SDIP24-0723-1.78-001
V_OUT (Max) [V]	50	50	50	50	50	50
I_OUT (Max) [A]				4		2.5
V_M [V]	10 to 47	10 to 47	10 to 47	10 to 47	10 to 47	10 to 47
R_ON(Normal) (Typ.) [Ω]	0.49	0.49	0.49	0.49	0.8	0.8
R_ON(Large) (Typ.) [Ω]	0.245	0.245	0.245	0.245	0.4	0.4

搜索产品线

TXZ+^TM 3A Series M3H Group

Series	TXZ+^TM 3A Series
Group	M3H Group

搜索产品线

反激式AC-DC转换器电路

采用光耦反馈的反激式AC-DC转换器电路示例

Transistor output photocoupler

Transistor output photocoupler

器件型号	TLP383
Toshiba Package Name	4pin SO6L
BV_S (Min) [V_rms] @ t = 60 [s]	5000
V_CEO (Max) [V]	80
T_opr [°C]	-55 to 125

搜索产品线

喷嘴电机驱动电路

喷嘴电机驱动电路（带晶体管阵列）

使用晶体管阵列的喷嘴电机驱动电路示例

Transistor array
MCU

Transistor array

器件型号	TBD62003AFWG	TBD62083AFG	TBD62064AFAG
Toshiba Package Name	SOL16	SOP18-P-375-1.27	P-SSOP24-0613-1.00-001
Number of Circuits	7	8	4
I_OUT (Max) [mA/ch]	500	500	1500

搜索产品线

TXZ+^TM 3A Series M3H Group

Series	TXZ+^TM 3A Series
Group	M3H Group

搜索产品线
