东芝在东芝半导体（泰国）发布TCR3DMxxA和TCR3EMxxA系列LDO稳压器
东芝现已在东芝半导体（泰国）生产基地开始量产小型封装的TCR3DMxxA系列低压差（LDO）稳压器和TCR3EMxxA系列低电流消耗LDO稳压器。
TCR3DMxxA新系列是一款低压差（LDO）稳压器，而TCR3EMxxA系列是低电流消耗LDO稳压器。这两个系列的控制引脚阀值电压均为VCTH＝0.8 V（最小值），支持1.2 V I/O，有助于降低设备的功耗。
TCR3DMxxA系列和TCR3EMxxA系列均采用小型低高度贴片式DFN4D封装。此外，因为可以结合小型陶瓷型输入/输出电容，因此适用于移动设备、可穿戴设备以及具有高密度安装要求的其他小型设备的电源线。
东芝网站上现已发布基于以下新产品的参考设计：TCR3EMxxA／3DMxxA／3LMxxA系列LDO稳压器，具有300 mA输出，采用小型DFN4D封装，适用于电源电路应用。
东芝将稳定供应包括TCR3DMxxA系列和TCR3EMxxA系列的LDO稳压器。

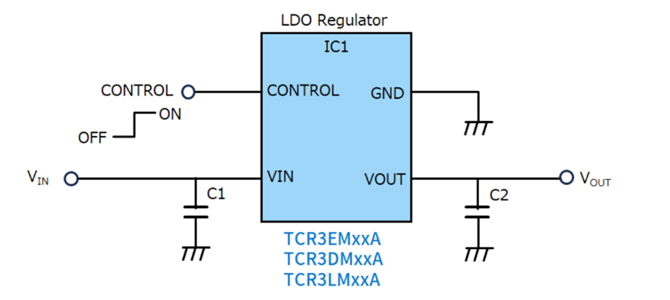

采用新产品的“小型封装DFN4D、300 mA输出LDO稳压器3系列电源电路应用” 的参考设计
特点
- 低压差电压（TCR3DMxxA系列）
- 低电流消耗（低静态电流）（TCR3EMxxA系列）
- 小型低高度DFN4D封装（常用于TCR3DMxxA／3EMxxA系列）
特性说明

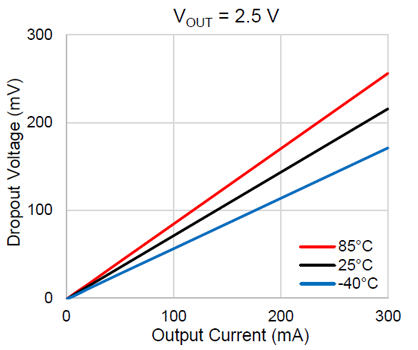

1.低压差电压（TCR3DMxxA系列）
低压差电压：VDO＝216 mV（典型值）（VOUT＝2.5 V，IOUT＝300 mA，Tj＝25 °C）
压差电压是在特定输出电流下，输入电压与目标输出电压之间的指定最小电势差。当输入电压下降，输入与输出之间的电势差低于压差电压时，无法调整输出电压。TCR3DMxxA系列是低压差电压产品。因此，在电池供电应用中，即使电池电压下降，也能保持输出电压。此外，由于TCR3DMxxA系列可在低输入电压下输出大电流，因此其功耗低，电源效率高。

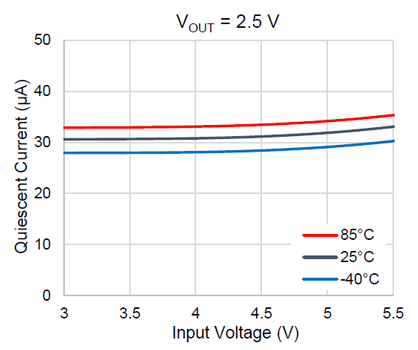

2.低电流消耗（低静态电流）（TCR3EMxxA系列）
低电流消耗（低静态电流）：IB(ON)＝35 μA（最大值）（IOUT＝0 mA，Vin＝5.5 V，Tj＝25 °C）
LDO的静态电流是指工作LDO内部控制电路消耗的电流。
当静态电流较低时，整个电路的能耗也会很低。这一优点可延长电池寿命。
TCR3EMxxA系列可将静态电流抑制到35 μA（最大值），有助于实现整个设备的低功耗和长时间运行。
3.小型低高度DFN4D封装（常用于TCR3DMxxA／3EMxxA系列）
TCR3DMxxA／3EMxxA系列采用小型低高度贴片式DFN4D封装。此外，这些系列可使用小型陶瓷型输入/输出电容，因此适用于需要高密度安装的小型设备（如移动设备和可穿戴式终端）的电源线。
应用
- 移动设备、可穿戴设备、物联网设备等
主要规格
器件型号 |
||||||
|---|---|---|---|---|---|---|
封装 |
名称 |
|||||
尺寸（mm） |
典型值 |
1.0×1.0，厚度＝0.37 |
||||
工作范围 （Ta＝-40至85 °C） |
输入电压VIN（V） |
1.5至5.5 [1] |
1.3至5.5 [1] |
|||
输出电压VOUT（V） |
1.0至4.5 |
0.8至5.0 |
||||
输出电流IOUT（mA） |
300 |
|||||
|
静态电流 IB(ON)（μA） |
IOUT＝0 mA，VIN＝5.5 V [2] |
典型值 |
86 |
35 |
|
压差电压VDO [3] （mV） |
典型值 |
216 |
330 |
|||
纹波抑制比R.R.（dB） |
f＝1 kHz，IOUT＝10 mA，Ta＝25 °C |
典型值 |
72 |
68 |
||
输出噪声电压 VNO（μVrms） |
IOUT＝10 mA，10 Hz≦f≦100 kHz，Ta＝25 °C |
典型值 |
38 |
50 |
||
负载瞬变响应 ⊿VOUT（mV） |
典型值 |
-80／+80 mV （1←→300 mA） [4] |
-95／+100 mV （1←→300 mA） [4] |
|||
控制引脚 阈值电压VCTH（V） |
控制引脚输入电压“高电平”，Tj＝-40至85 °C |
最小值 |
0.8 |
0.8 |
||
控制引脚 阈值电压VCTL（V） |
控制引脚输入电压“低电平”，Tj＝-40至85 °C |
最大值 |
0.4 |
0.4 |
||
过流保护功能 |
Yes |
|||||
过热保护功能 |
Yes |
|||||
自动放电功能 |
Yes |
|||||
库存查询与购买 |
 |
|
||||
注：
[1]请参考压差电压特性，并在绝对最高额定结温和工作温度范围内使用压差电压。
[2]控制反偏电流除外（ICT）
[3]VDO＝VIN1-（VOUT1×0.97）
VOUT1表示VIN＝VOUT+1.0 V时的输出电压。
VIN1表示逐渐降低输入电压后输出电压变为VOUT1的97 %时的输入电压。
[4]tr＝tf＝1.0 μs （在10%至90%范围内定义为0.8 µs）
