TPD7104AF

Intelligent power device (High side power-MOSFET driver with built-in charge pump)

  • 相关参考设计(5)

数据表

TPD7104AF 数据表/日文[Dec,2025]PDF: 899KB

数据表

TPD7104AF 数据表/英文[Dec,2025]PDF: 694KB

Simulation Model

Behavior Model[Oct,2015]ZIP: 92KB

Reliability Information

Reliability Data[Dec,2025]PDF: 249KB

相关技术数据

TPD7104AF Application note[Dec,2025]PDF: 1471KB

相关技术数据

Simplified CFD Model Application Note[Nov,2022]PDF: 993KB

Catalog

Selection Guide Power Devices 2026 Rev1.0[Feb,2026]PDF: 3664KB

数据表

TPD7104AF 数据表/日文[Dec,2025]PDF: 899KB

数据表

TPD7104AF 数据表/英文[Dec,2025]PDF: 694KB

相关技术数据

TPD7104AF Application note[Dec,2025]PDF: 1471KB

相关技术数据

Simplified CFD Model Application Note[Nov,2022]PDF: 993KB

Simulation Model

Behavior Model[Oct,2015]ZIP: 92KB

Reliability Information

Reliability Data[Dec,2025]PDF: 249KB

Catalog

Selection Guide Power Devices 2026 Rev1.0[Feb,2026]PDF: 3664KB

产品概要

Application Scope Solenoid drivers / Motor drivers / Lamp drivers
Input / Output H/H
Input / Output (Q1) H/H
Number of Circuits 1
Diagnostic Functions Overcurrent
Protection Functions Overcurrent / Reverse battery
PPAP Capable(*)
AEC-Q100 Qualified(*)
RoHS Compatible Product(s) (#) Available

*: For detail information, please contact to our sales.

封装

Toshiba Package Name PS-8
Package Image 东芝 TPD7104AF Intelligent power device (High side power-MOSFET driver with built-in charge pump)产品 PS-8 封装图片
Pins 8
Mounting Surface Mount
Width×Length×Height
(mm)		 2.9×2.8×0.8
Package Dimensions 查看
Land pattern dimensions 查看
Ultra Librarian® CAD model
(Symbol, Footprint and 3D model)		 Download from UltraLibrarian<sup>®</sup> in your desired CAD format<br>*1 *3

Download from UltraLibrarian® in your desired CAD format
*1 *3
SamacSys CAD model
(Symbol, Footprint and 3D model)		 Download from SamacSys<br>*2 *3

Download from SamacSys
*2 *3

 Please refer to the link destination to check the detailed size.

*1

Ultra Librarian® is a Registered trademark and CAD model library of EMA (EMA Design Automation, Inc.). CAD models (Symbol/Footprint /3D model) are provided by UltraLibrarian®. The footprints are generated based on the specifications of Ultra Librarian®.

*2

SamacSys is a wholly owned subsidiary of Supplyframe, Inc. CAD models (Symbol/Footprint /3D model) are provided by Supplyframe, Inc. The footprints are generated based on the specifications of SamacSys.

*3

Please note that the footprint dimensions may differ from the reference Land Pattern dimensions provided on our website.

绝对最大额定值

项目 符号 值 单位
Output Current IO +5mA/ Internally Limited A
Power Dissipation PD 0.7 W
Junction temperature Tj 150 ℃
Operating Temperature (Max) Topr 125 ℃
Operating Temperature (Min) Topr -40 ℃
Input Voltage (Max) VIN 6 V
Input Voltage (Min) VIN -0.3 V
Power Supply Voltage (Max) VDD 24 V

电气特性

项目 符号 条件 值 单位
Operating Supply Voltage (Max) VDD(opr) - 18 V
Operating Supply Voltage (Min) VDD(opr) - 5 V
购买及样品申请
请联系东芝官方代理商或就近联系我们的销售网点。
您可以通过以下链接搜索及购买少量样品。

文档

  • 如果该复选框不能被选中，则不能批量下载相应的文档。

Oct,2015

Dec,2025

可订购器件型号

Orderable part number
(example)		 MOQ(pcs) Reliability
Information		 RoHS AEC-Q100
AEC-Q101		 库存查询
TPD7104AF,LXH1F 3000 - Yes Yes

参考设计

TPD7104AF的单输出高边N沟道功率MOSFET栅极驱动IC应用和电路的短路检测电路方框图
TPD7104AF的单输出高边N沟道功率MOSFET栅极驱动IC应用和电路
该参考设计提供了TPD7104AF的应用电路和仿真示例，该器件具有短路保护、电源反向连接保护等功能。
详细信息
用于车载和工业直流无刷电机的3相桥驱动电路的3相BLDC电机驱动应用（U相）
用于车载和工业直流无刷电机的3相桥驱动电路
该参考设计提供具备过流保护和反向电源连接保护等功能的TPD7212F/FN的应用电路和仿真示例。
详细信息

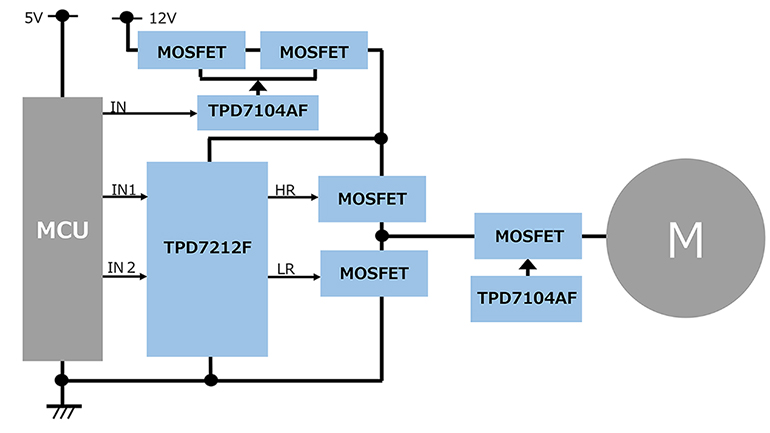

用于车载和工业直流电机的H桥驱动电路的H桥直流电机驱动应用（R相）
用于车载和工业直流电机的H桥驱动电路
该参考设计提供具有过流保护、反向电源连接保护等功能的TPD7212F/FN的应用电路和仿真示例。
详细信息
矩阵式LED头灯的电路板图片
矩阵式LED前照灯
本参考设计提供了LED矩阵前照灯的设计指南、数据和其他内容。它根据情况独立控制多个LED的照明。
详细信息
用于USB PD的车载Buck-Boost DC-DC转换器
该参考设计提供了用于USB PD的车载Buck-Boost DC-DC转换器的设计指南、数据和其他内容。
详细信息
