在线仿真器
新动态
新增了单个MOSFET器件的热仿真功能。
新增了用于无刷电机的3相逆变器（IPMSM）作为新的电机驱动电路仿真拓扑。
在AC-DC和DC-DC转换器中新增“半桥－桥式整流”
新增MOSFET栅极驱动电压调节功能。
在AC-DC转换器的图腾柱PFC和半无桥PFC拓扑中，新增PCB布局图示窗口。
在AC-DC转换器的单相PFC和交错PFC部分中，新增了PCB布局图示窗口。
新的电机驱动电路仿真目标拓扑中新增了适用于直流有刷电机的H桥电路以及适用于无刷电机的3相逆变器（SPMSM）。
在电源电路仿真目标拓扑中，AC-DC转换器还增加了一个半无桥PFC。
在AC-DC和DC-DC全桥部分添加了PCB图示窗口。
在AC-DC转换器中添加了图腾柱PFC拓扑结构。
在AC-DC和DC-DC半桥部分添加了PCB图示窗口。
在AC-DC转换器中新增了交错式PFC拓扑结构。
在AC-DC和DC-DC反激式以及DC-DC非隔离降压转换器部分添加了PCB图示窗口。
单个PFC拓扑已添加到AC-DC转换器。AC-DC／DC-DC转换器的全桥电路中增加了可任意设定变压器参数的功能。
AC-DC／DC-DC转换器的半桥电路中增加了可任意设定变压器参数的功能。
AC-DC转换器的反激电路中增加了可任意设定变压器参数的功能。
DC-DC转换器的反激电路增加了一个功能，可自由设定变压器参数。
在AC-DC转换器的第二级中，DC-DC转换器增加了三种拓扑结构（反激式、半桥式、全桥式）。
电路仿真
电路仿真是一项基于Web的服务，可直接在网页浏览器中对电源电路和电机驱动电路进行仿真。
用户可通过更换MOSFET器件及调整电路参数，在各种条件下评估波形、功率损耗和电能转换效率。借此，工程师能够在开发早期阶段完成器件选型和电路设计验证。
由于无需专用仿真环境或器件模型，用户可从设计初期快速、便捷地开展仿真评估。
使用电路仿真器需先登录

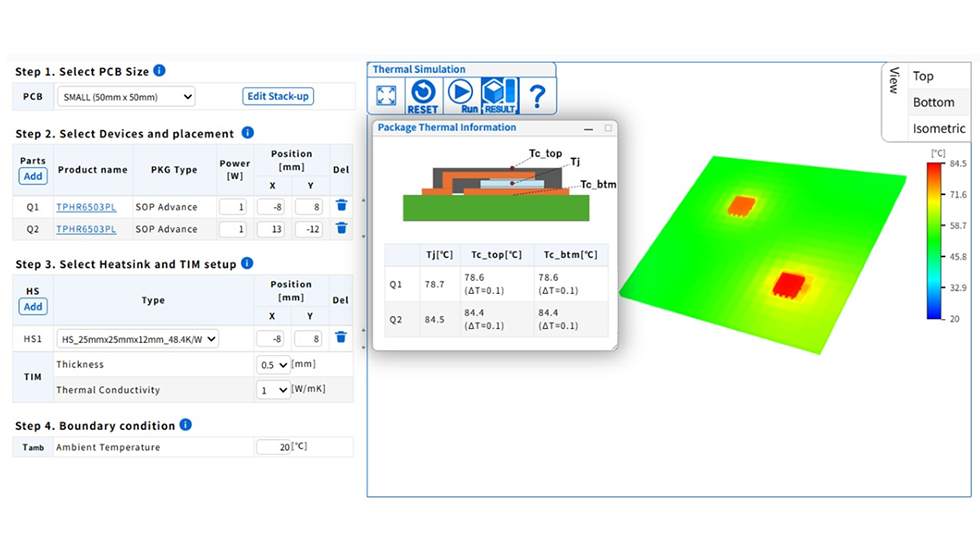

热仿真
热仿真是一项基于Web的在线服务，可直接在网页浏览器中对MOSFET的热特性及温度分布进行评估。
用户可通过调整PCB尺寸、MOSFET布局、散热器配置以及环境温度等参数，分析温度分布和结温（Tj）。这有助于在硬件实现之前优化热设计并验证MOSFET的选型。
由于无需专用仿真环境或预先准备热模型，工程师能够从产品开发初期便快速开展热性能评估。
使用热仿真器需先登录
电源电路仿真拓扑结构列表
* 建议在PC端运行仿真程序。系统将于每周二上午8:00至10:00（日本标准时间）进行维护。维护期间，系统可能无法正常运行。
| 电源类型 | 拓扑 | 输入电压范围（V） | 输出功率范围（W） | |
|---|---|---|---|---|
AC-DC |
PFC（AC-DC第一阶段） | Single_PFC | 100或230 | 400至600 |
| Interleaved_PFC | 100或230 | 400至1600 | ||
| Totem-Pole_PFC | 100或230 | 400至1600 | ||
| Semi-Bridgeless_PFC | 100或230 | 400至1600 | ||
| DC-DC（AC-DC第二阶段） | Flyback | 300至420 | 5至120 | |
| Half-Bridge | 300至420 | 100至1600 | ||
Half-Bridge_Bridge-Rectification |
300至420 | 100至1600 | ||
| Full-Bridge | 300至420 | 300至2000 | ||
DC-DC |
Flyback | 12至100 | 1至120 | |
| Non-Isolated_Buck_Converter | 10至60 | 1至100 | ||
| Half-Bridge | 12至180 | 100至300 | ||
| Half-Bridge_Bridge-Rectification |
12至180 | 100至300 | ||
| Full-Bridge | 12至180 | 200至500 | ||

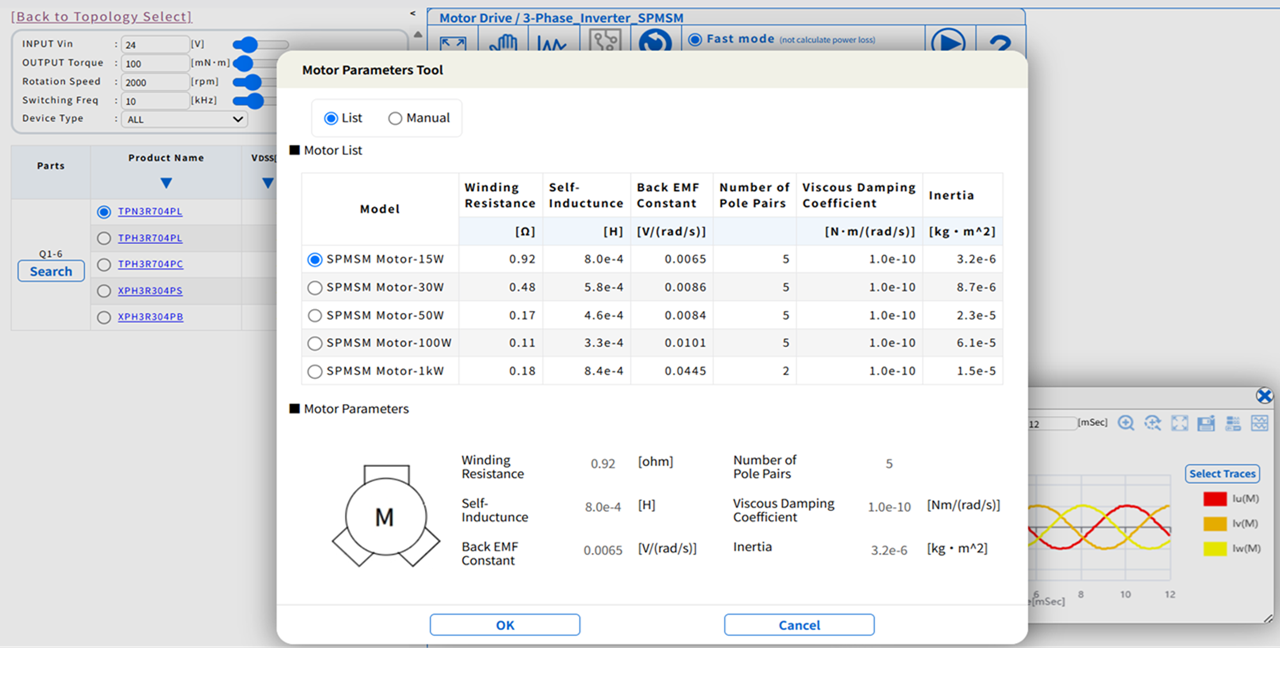

电机驱动电路仿真拓扑结构列表
*建议在PC端运行仿真程序。系统将于每周二上午8:00至10:00（日本标准时间）进行维护。维护期间，系统可能无法正常运行。
| 电机类型 | 拓扑 | 输入电压范围（V） | 输出扭矩（mN*m） | |
|---|---|---|---|---|
| 电机驱动 | 直流有刷电机 | H-Bridge | 9至48 | 10至500 |
| 无刷电机 | 3-Phase_Inverter_SPMSM | 9至100 | 10至2000 | |
| 3-Phase_Inverter (IPMSM) |
24至400 | 500至20000 | ||
注：SPMSM（表贴式永磁同步电机）
IPMSM（内置式永磁同步电机）
