TPD7106F的单输出高边N沟道功率MOSFET栅极驱动IC应用和电路

该参考设计提供了TPD7106F的应用电路和仿真示例，其功能包括电源反向连接，电荷泵电路等。

TPD7106F应用电路示例

特点

  • 采用TPD7106F和6个功率MOSFET、TKR74F04PB的半导体继电器驱动电路
  • 假设汽车电池反向连接，电源反向连接
  • 输入电压：12V
  • 最大负载电流：200A
  • 内置电荷泵电路

说明

  • 使用TPD7106F和功率MOSFET的半导体继电器应用介绍
  • 电源反向连接操作说明
  • 具有200A功能的半导体继电器应用示例
  • 通过SPICE仿真进行操作确认

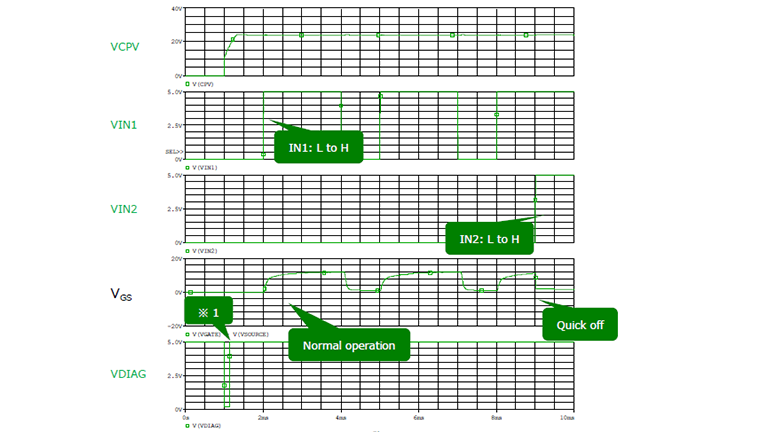

仿真波形（正常工作）
仿真波形（正常工作）

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
智能功率IC 1 用于高边开关的车载栅极驱动IC，SSOP16
功率MOSFET（单N沟道30V＜VDSS≤60V） 6 N沟道MOSFET，40V，250A，0.00074Ω@10V，TO-220SM(W)
