有源钳位正激DC-DC电源基础仿真电路

该参考设计提供了基于OrCAD®的仿真电路、仿真结果和设计指南，用于设计DC-DC电源的有源钳位正激拓扑。

电路

特点

  • 实现仿真电路和器件型号的捆绑
  • 可自由编辑电源规格和器件
  • 可在OrCAD®上设置电源规格和电路参数

说明

  • 基于OrCAD®的有源钳位正激DC-DC电源基本仿真电路。

说明

输入电压 DC 24V
输出电压 DC 3.3V
输出功率 70W

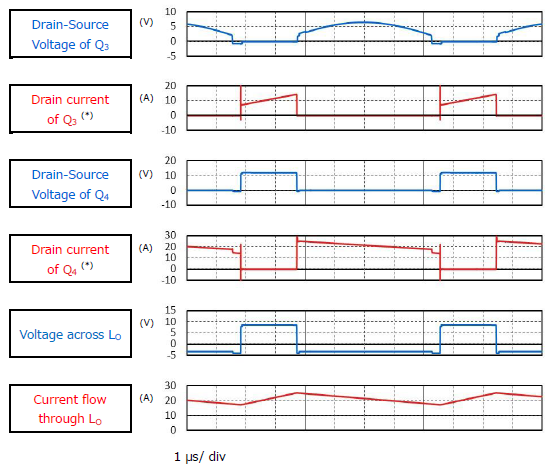

波形图
波形图

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（单N沟道30V＜VDSS≤60V） 副边・1 N沟道MOSFET，60V，0.0048Ω@10V，TSON Advance，U-MOSⅨ-H
功率MOSFET（单P沟道） 原边・1 P沟道MOSFET，-60V，-5.0A，0.0395Ω@10V，PS-8
功率MOSFET（单N沟道VDSS≤30V） 副边
同步整流・2		 N沟道MOSFET，30V，0.002Ω@10V，SOP Advance，U-MOSⅨ-H

Related Documents

We provide materials useful for designing and considering similar circuits, such as application notes for installed products. Please click on each tab to view the contents.
