全桥型DC-DC电源基础仿真电路

该参考设计提供基于OrCAD®的仿真电路、仿真结果和设计指南，用于设计DC-DC电源的全桥拓扑。

全桥型DC-DC电源基础仿真电路的电路图

特点

  • Ÿ实现仿真电路和器件型号的捆绑
  • 可自由编辑电源规格和器件
  • 可在OrCAD®上设置电源规格和电路参数

说明

  • 基于OrCAD®的全桥型DC-DC电源基本仿真电路。
输入电压 DC 24V
输出电压 DC 5V
输出功率 200W

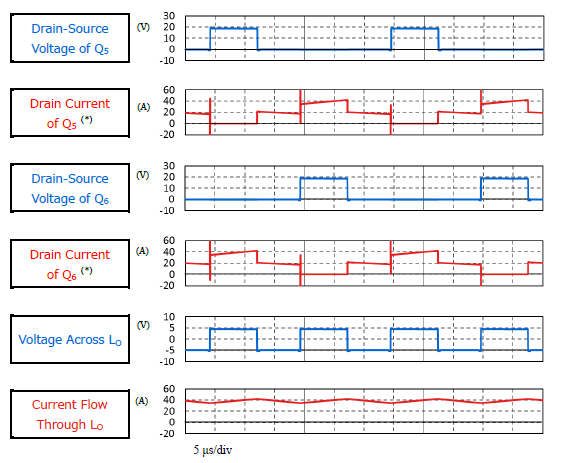

全桥型DC-DC电源基础仿真电路的波形
波形

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（单N沟道30V＜VDSS≤60V） 原边・4 N沟道MOSFET，60V，0.0114Ω@10V，TSON Advance，U-MOSⅨ-H
功率MOSFET（单N沟道30V＜VDSS≤60V） 副边
同步整流・2		 N沟道MOSFET，40V，0.00124Ω@10V，SOP Advance，U-MOSⅨ-H

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。
