用于车载和工业直流电机的H桥驱动电路

该参考设计提供具有过流保护、反向电源连接保护等功能的TPD7212F/FN的应用电路和仿真示例。

H桥直流电机驱动应用（R相）

特点

  • 使用TPD7212/FN和功率MOSFET TPW1R104PB的H桥直流电机驱动电路
  • 使用TPD7104AF的用于车载和功率MOSFET TPW1R104PB的各种保护电路
  • 输入电压：12V
  • 过流检测功能
  • 电源反接保护功能
  • 输出截止功能
  • 输出电压监控功能
  • 电荷泵电路电压监控功能

说明

  • 结合TPD7212F/FN和TPD7104AF以及功率MOSFET的H桥直流电机驱动电路的应用简介
  • 使用TPD7104AF的过流检测功能与电源连接保护功能的说明
  • 使用TPD7212F/FN的保护功能说明
  • 通过SPICE仿真进行操作确认

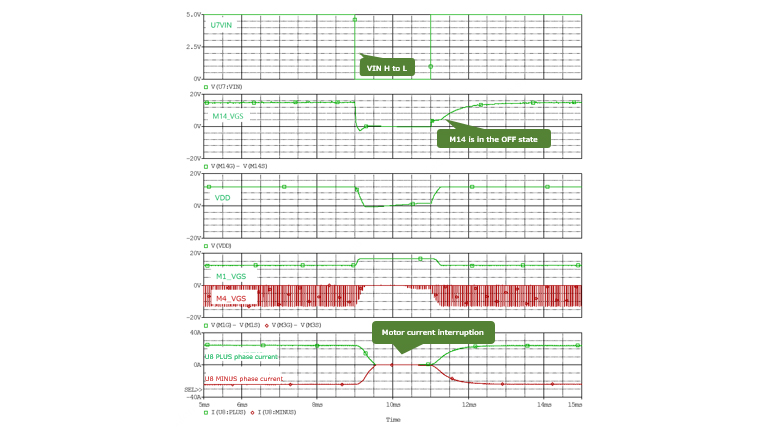

过流保护的仿真波形
过流保护的仿真波形

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
智能功率IC 1 Automotive Gate driver for 3 phase full-bridge, SSOP30
智能功率IC 4 Automotive Gate driver for High-side switch, PS-8
Power MOSFET (N-ch single 30V<VDSS≤60V) 8 N-ch MOSFET, 40 V, 120 A, 0.00114 Ω@10V, DSOP Advance(WF)M
