半桥（HB）DC-DC电源基础仿真电路

该参考设计提供基于OrCAD®的仿真电路、仿真结果和设计指南。用于设计DC-DC电源的半桥（HB）拓扑。

半桥（HB）DC-DC电源基础仿真电路的电路

特点

  • 捆绑仿真电路和器件模型
  • 能够自由编辑电源规范和器件
  • 能够在OrCAD®上设置电源规范和电路参数

说明

  • 半桥DC-DC电源的基础仿真电路，可在OrCAD®上操作。
输入电压 DC 48V
输出电压 DC 5V
输出功率 100W

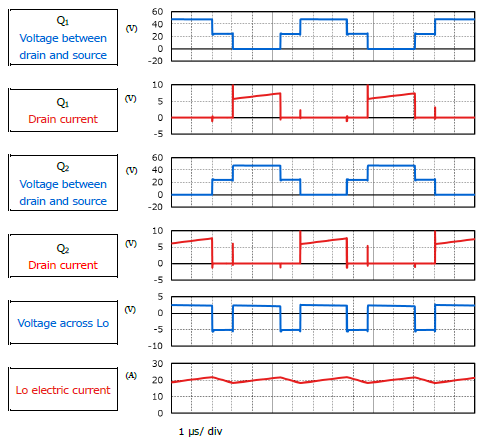

半桥（HB）DC-DC电源基础仿真电路的波形
波形

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（单N沟道60＜VDSS≤150V） 原边・2 N沟道MOSFET，80V，0.0133Ω@10V，TSON Advance，U-MOSⅧ-H
功率MOSFET（单N沟道VDSS≤30V) 副边
同步整流・2		 N沟道MOSFET，30V，0.002Ω@10V，SOP Advance，U-MOSⅨ-H
