用于脉冲传感器的低噪声运算放大器TC75S67TU的应用电路

低噪声级运算放大器TC75S67TU在光子检测系统的脉冲传感器上的应用电路。介绍小脉冲传感器电路的设计指南。

用于脉冲传感器的低噪声运算放大器TC75S67TU的应用电路的电路

特点

  • 超低噪声水平
  • 可穿戴
  • 小型电路板尺寸

说明

  • 使用低噪声运算放大器TC75S67TU的脉冲传感器电路
  • TC75S67TU在脉冲传感器中的应用简介
  • 介绍TC75S67TU在脉冲传感器设计中的应用及注意事项

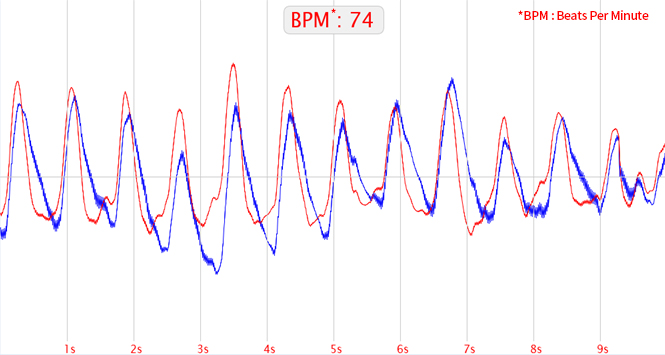

用于脉冲传感器的低噪声运算放大器TC75S67TU的应用电路的波形
波形

设计文档

设计文档包括下列文档。

设计数据

设计数据包括下列内容。

*1:实际PCB在CR5000BD上设计。其他文件由CR5000BD文件生成。

*2:数据在CR5000BD上生成。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
运算放大器 I-V转换器・1
放大器・1
单运算放大器(CMOS),5.5V,+/-2.75V,SOT-353F(UFV)
运算放大器 偏置电压发生器 单运算放大器(CMOS),7V,+/-3.5V,SOT-353(USV)
