有源钳位正激AC-DC电源基础仿真电路

该参考设计提供基于OrCAD®的参考设计、仿真结果和设计指南，用于设计AC-DC电源的有源钳位正激拓扑结构。

电路图

特点

  • 实现仿真电路和器件型号的捆绑
  • 可自由编辑电源规格和器件
  • 可在OrCAD®上设置电源规格和电路参数

说明

  • 基于OrCAD®的有源钳位正激AC-DC电源基础仿真电路。

说明

输入电压 DC 200V
输出电压 DC 5V
输出功率 100W

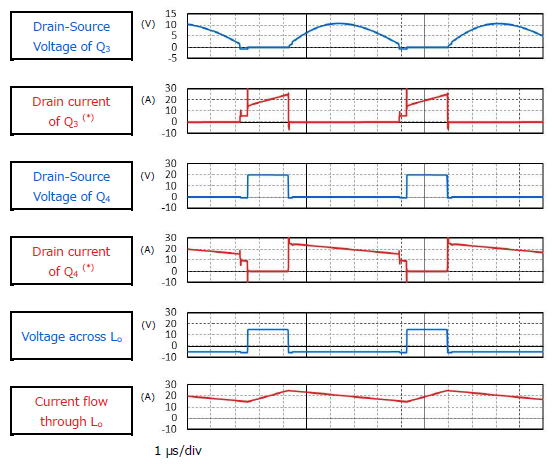

波形图
波形图

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFE（N沟道500V＜VDSS≤700V） 原边・1 N沟道MOSFET，600V，0.38Ω@10V，TO-220SIS，DTMOSⅣ
功率MOSFET（单N沟道VDSS≤30V） 副边
同步整流・2		 N沟道MOSFET，30V，0.002Ω@10V，SOP Advance，U-MOSⅨ-H

Related Documents

We provide materials useful for designing and considering similar circuits, such as application notes for installed products. Please click on each tab to view the contents.
