非隔离同步降压DC-DC电源基础仿真电路

该参考设计提供了基于OrCAD®的仿真电路、仿真结果和设计指南。用于设计非隔离式同步降压DC-DC电源。

非隔离同步降压DC-DC电源基础仿真电路的电路

特点

  • 捆绑仿真电路和器件模型
  • 能够自由编辑电源规范和器件
  • 能够在OrCAD®上设置电源规范和电路参数

说明

  • 非隔离同步降压DC-DC电源基础仿真电路,可在OrCAD®上操作。
输入电压 DC 12 V
输出电压 DC 5 V
输出功率 40 W

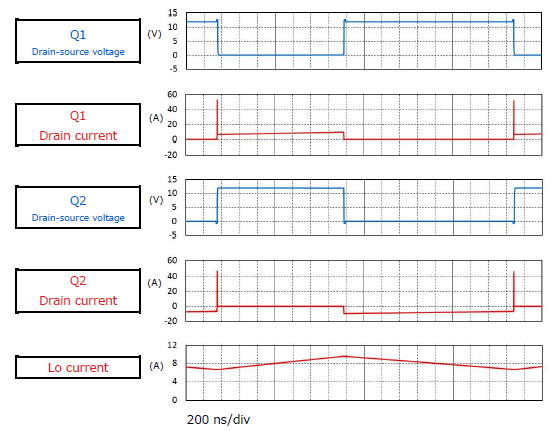

非隔离同步降压DC-DC电源基础仿真电路的波形说明
波形说明

设计文档

设计文档包括下列文档。

设计数据

设计数据包括下列内容。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
Power MOSFET (N-ch single VDSS≤30V) 高边・1 N-ch MOSFET, 30 V, 0.006 Ω@10V, SOP Advance, U-MOSⅧ-H
Power MOSFET (N-ch single VDSS≤30V) 低边・1 N-ch MOSFET, 30 V, 0.0029 Ω@10V, SOP Advance, U-MOSⅨ-H
