交错式PFC电源基础仿真电路

可在OrCAD®上操作的仿真电路、设计参考文件、组成器件的概述

交错式PFC电源基础仿真电路的电路图

特点

  • 捆绑仿真电路和器件模型
  • 能够自由编辑电源规范和器件
  • 能够在OrCAD®上设置电源规范和电路参数

说明

  • 交错式PFC电源的基础仿真电路,可在OrCAD®上操作。
输入电压 AC 90V至264V
输出电压 DC 400V
输出功率 1200W

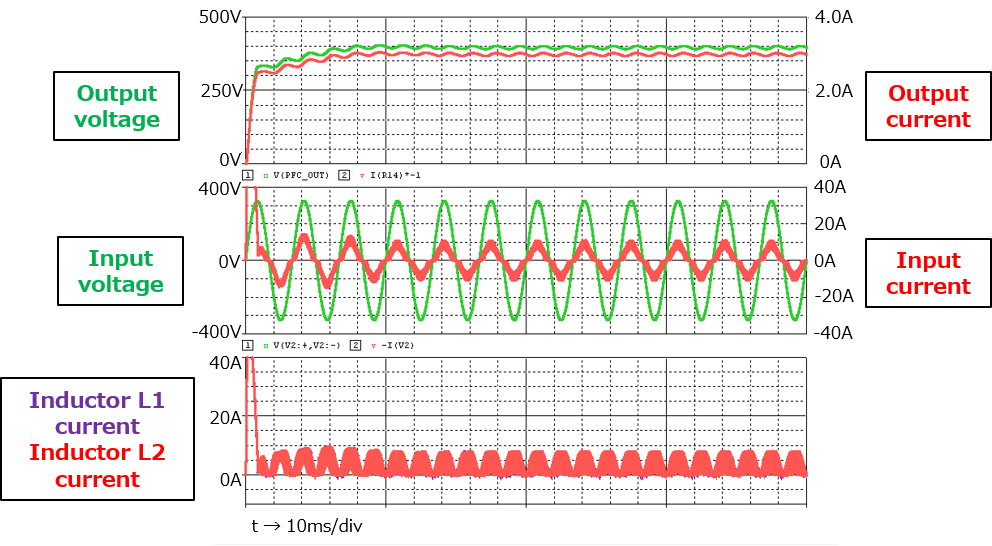

交错式PFC电源基础仿真电路的波形
波形

设计文档

设计文档包括下列文档。

设计数据

设计数据包括下列内容。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET(N沟道500V<VDSS≤700V) 2 N沟道MOSFET,600V,0.155Ω@10V,TO-247,DTMOSⅣ
SiC肖特基势垒二极管 2 650V/6A SiC肖特基势垒二极管,TO-220-2L
