TPD7104AF的单输出高边N沟道功率MOSFET栅极驱动IC应用和电路

该参考设计提供了TPD7104AF的应用电路和仿真示例，该器件具有短路保护、电源反向连接保护等功能。

短路检测电路方框图

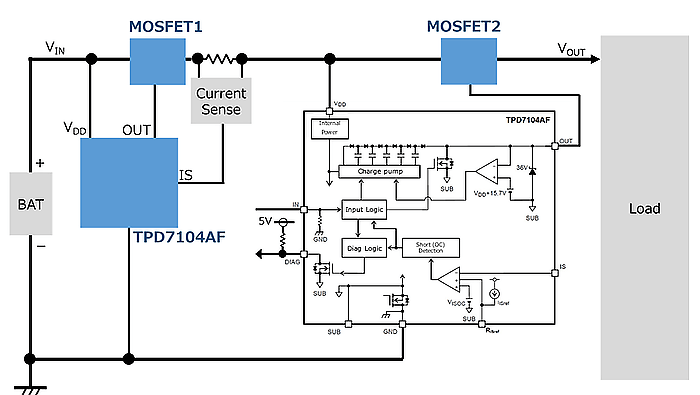

电源反向保护电路方框图

特点

  • 使用两对TPD7104AF和TKR74F04PB的固态继电器应用
  • 输入电压：12V
  • 最大负载电流：40A
  • 负载短路（过电流）检测功能
  • 电源反向连接保护功能

说明

  • 介绍了使用TPD7104AF和功率MOSFET的固态继电器应用
  • 介绍了负载短路（过电流）检测功能与电源反向连接保护功能
  • 40A固态继电器应用的设计举例
  • Spice仿真的操作确认

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
低电压IPD 2 用于高边开关的车载栅极驱动IC，PS-8
功率MOSFET（单N沟道30V＜VDSS≤60V） 2 N沟道MOSFET，40V，250A，0.00074Ω@10V，TO-220SM(W)
