MOSFET驱动IC应用和TCK401G的电路

该参考设计提供了有关转换速率控制、自动放电和其他内置功能的技术信息,用于设计适用于USB-PD的负载开关电路。

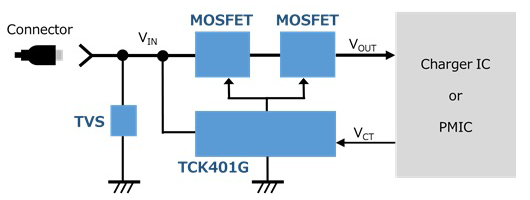

MOSFET驱动IC应用和TCK401G的电路的电池充电器检测

特点

  • 宽的输入电压范围:VIN=2.7V至28V
  • 自动输出放电功能
  • 用于VGATE的电荷泵
  • 浪涌电流抑制电路
  • 过电压锁定(≥28V)
  • 欠电压锁定(≤2.7V)
  • 防止来自外部背对背MOSFET的反向电流

说明

  • 可组合30V N沟道MOSFET以实现开关模块
  • 用USB连接器实现移动应用电源管理
  • 反向电流保护特性和转换率控制电路

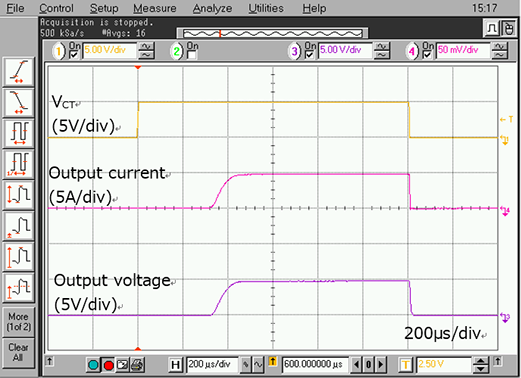

MOSFET驱动IC应用和TCK401G的电路的转换率控制波形
转换率控制波形

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡,将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
驱动IC 1 2.7V至28V外部MOSFET驱动IC,WCSP6E
小型低导通电阻MOSFET 2 N沟道MOSFET,30V,15A,0.0089Ω@10V,SOT-1220(UDFN6B)
