TLCS-900/H1系列开发环境
在线仿真系统
RTE900/H1在线仿真系统由集成开发环境、RTE900/H1在线仿真器和探针套件组成。
| 主机接口 | USB2.0高速 | |
|---|---|---|
| 仿真存储器 | 4兆字节 | |
| 事件 | 点数 | 8个点 |
| 比较项目 | 地址、数据、状态、外部输入 | |
| 比较条件 | 匹配、不匹配、范围 | |
| 通过次数 | 1至256次 | |
| 事件触发动作 | 中断、跟踪控制、定时器控制、外部触发输出 | |
| 事件组合 | AND、OR、序列 | |
| 硬件中断 | 4个点 | |
| 软件中断 | 1024个点 | |
| 跟踪存储器容量 | 64K帧（备注1） | |
| 跟踪存储器模式 | 自由跟踪、触发器跟踪、抽样跟踪 | |
| 跟踪项目 | PC地址、数据地址、数据值、状态、外部输出、外部输入、标签定时器、事件 | |
| 跟踪溢出动作 | 重写、禁止重写、中断 | |
| 定时器测量 | 运行定时器：1通道 单圈定时器：4通道（最大值、最小值、平均值、计数） |
|
| 存储器访问 | 程序执行期间的存储器显示 | 128字节 |
| 程序执行期间的存储器重写 | 1个地址（字节/字/长字，任一）（备注2） | |
| 程序变量 | 显示 | 可为每个变量选择二进制、八进制、十进制或十六进制显示。 |
| 注册 | 变量、数组、结构和联合可由元素注册。 | |
| 源展示 | -源代码 -源代码＋汇编器代码 -源代码＋汇编器代码+机器语言 |
|
| 外部输出 | 1条线路 | |
| 外部输入 | 1条线路 | |
| 性能分析：模块时间测量 | - | |
| 性能分析：覆盖率度量 | C0覆盖 | |
| FLASH编程／安全特性 | - | |
（注1）在某些情况下，跟踪存储器容量会因跟踪条件或运行状态而发生相应变化。
（注2）每次重写都会中断。

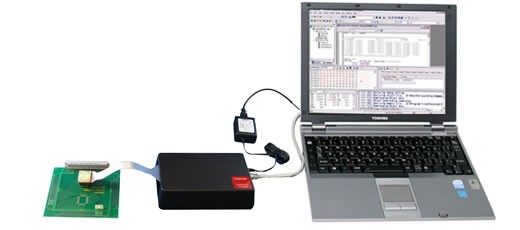

RTE900/H1在线仿真器的产品配置和外观
产品内容
- RTE900/H1在线仿真器的主机体
- 交流适配器（注）
- 交流线缆（注）
- 从网站下载集成开发环境的许可证。
（注）运往日本以外的国家和地区的产品不配备交流适配器和交流线缆。
需由客户准备的产品
- 主机系统
- USB传输线（仿真器侧：B型连接器）
- 探针套件（注1）
- 交流适配器（注2）
- 交流线缆（注2）
（注1）探针套件是为每个支持的MCU整合了仿真器传输线、仿真器连接器和方型扁平式封装（QFP）插座的产品。。
（注2）运往日本以外的国家和地区的产品需单独购买交流适配器和交流线缆。
关于交流适配器和交流线缆
如果您在日本境外使用本产品，请使用符合您所在国家或地区安全标准的交流适配器和交流线缆。
交流适配器的合规规格
输出电压：9[V]
输出电流：1[A]或以上

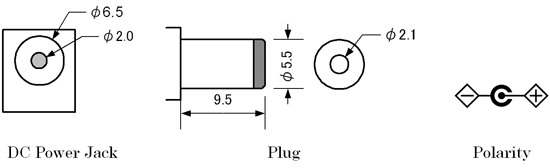

交流适配器的直流插头应具有以下外形尺寸和极性。
不满足这些要求会导致故障。
关于仿真工作电压／频率
| 仿真器 | 电压／频率 | 备注 |
|---|---|---|
| HW92ES230AG | 6MHz～10MHz@3.0Ｖ～3.6V 30kHz～34kHz@3.0V～3.6V |
- |
- 只能从在线仿真器的内部电源提供仿真电源，在线仿真器的内部电源不能提供给目标系统。
- 可选择目标系统上的时钟和在线仿真器内部时钟作为仿真操作时钟。
- 如需使用在线仿真器内部时钟频率以外的频率运行，则必须更换时钟。关于更换方法，详见《在线仿真器使用说明手册》。
- 当仿真器与外部时钟一起使用时，不能使用晶体谐振器或陶瓷谐振器等“谐振器”。当使用外部时钟时，请使用“振荡器”，并从方型扁平式封装（QFP）插座的X1（或XT1）开始输入一个占空比为50％的方波。另外，使X2（或XT2）保持打开状态。
USB连接注意事项
- 仿真器通过USB连接主机系统。（USB2.0高速）
- 最近如需将仿真器新连接至主机系统，必须安装USB驱动程序。
配件
探针套件
探针集是为支持的每个MCU整合了的仿真器传输线、仿真器连接器和QFP插座的产品。
探针套件TOKYO ELETECH CORPORATION制造。关于探针套件的规格信息，敬请访问TOKYO ELETECH CORPORATION网站。
- 进入TOKYO ELETECH CORPORATION网站
方型扁平式封装（QFP）插座盖（IC封装顶盖）
QFP插座盖与目标连接器联用，用于将MCU安装在目标系统上。
QFP插座盖由TOKYO ELETECH CORPORATION制造。关于本产品规格信息，敬请访问TOKYO ELETECH CORPORATION网站。
- 进入TOKYO ELETECH CORPORATION网站
