TLCS-900/H1系列开发环境
RTE900/H1片上调试仿真系统

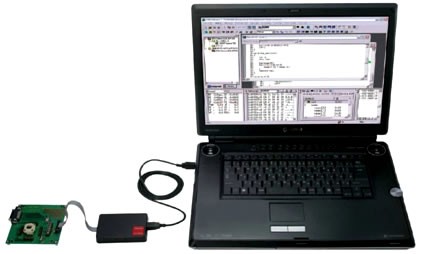

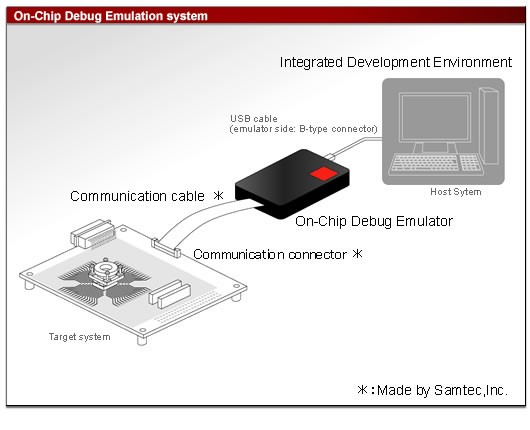

RTE900/H1片上调试仿真系统由集成开发环境、RTE900/H1片上调试仿真器和一根通信线缆组成。其通过控制目标系统上安装的微控制器的片上调试功能，可实现各种调试功能。
- 能在相当于MCU安装产品的工作条件下进行调试。
- 实时PC／PD跟踪。
- 使用事件功能进行跟踪控制。
- 能在程序执行期间引用存储器。
| 主机接口 | USB2.0高速 | |
|---|---|---|
| 仿真存储器 | 目标存储器 | |
| 事件 | 点数 | 8个点 |
| 比较项目 | 地址、数据、状态、外部输入 | |
| 比较条件 | 匹配、不匹配、范围 | |
| 通过次数 | 1至256次 | |
| 事件触发动作 | 中断、跟踪控制、定时器控制、外部触发输出 | |
| 事件组合 | AND、OR、序列 | |
| 硬件中断 | 4个点 | |
| 软件中断 | 1024个点 | |
| 跟踪存储器容量 | 256帧（备注1） | |
| 跟踪存储器模式 | 自由跟踪、触发跟踪、抽样跟踪 | |
| 跟踪项目 | PC地址、数据地址、数据值、状态、外部输出、外部输入、事件 | |
| 跟踪溢出动作 | 重写、禁止重写、中断 | |
| 定时器测量 | 运行定时器：1个通道，单圈定时器：1个通道 | |
| 存储器访问 | 程序执行期间的存储器显示 | 64字节 |
| 程序执行期间的存储器重写 | 1个地址（字节／字／长字，任一）（备注2） | |
| 程序变量 | 显示 | 可为每个变量选择二进制、八进制、十进制或十六进制显示。 |
| 注册 | 变量、数组、结构和联合可由元素注册。 | |
| 源展示 | -源代码 -源代码＋汇编器代码 -源代码＋汇编器代码+机器语言 |
|
| 外部输出 | 1条线路 | |
| 外部输入 | 1条线路 | |
| 性能分析：模块时间测量 | - | |
| 性能分析：覆盖率度量 | - | |
| FLASH编程／安全特性 | 可以在调试期间对外部闪存进行编程。 | |
（注1）在某些情况下，跟踪存储器容量会因跟踪条件或运行状态而发生相应变化。
（注2）每次重写都会中断。

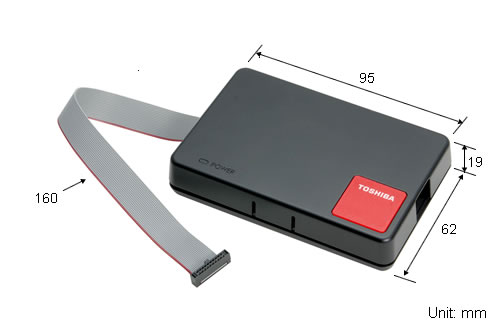

RTE900/H1片上调试仿真器的产品配置和外观
产品内容
- RTE900/H1片上调试仿真器主机体
- 通信线缆（已连接仿真器主机体）（注）
- 通信连接器（注）
- 从网站下载集成开发环境的许可证。
（注）由Samtec,Inc制造。
需由客户准备的物品
- 主机系统
- USB传输线（仿真器侧：B型连接器）
- 目标系统上的微控制器（内置片上调试功能）
关于连接到目标系统
请按如下引脚分布表等，将通信连接器（Samtec, Inc制造的FTSH系列20引脚连接器）设置／安装在在将连接片上调试仿真系统目标系统上。
一个仿真器配套一个通信连接器，但也使用Samtec, Inc相同系列（FTSH系列）的产品。
FTSH-110-01-[*]-[*][*]-[*][*]
器件型号中的[*]表示连接器选配件。采购时，请根据连接器的用途选择恰当的选配件。有关详细规格，敬请访问Samtec, Inc网站。
连接仿真器的通信连接器
| 器件型号 |
备注 |
|---|---|
| FTSH-110-01-L-DV-K | 带键控罩的表面贴装型 |
通信连接器引脚分布表
| 连接器引脚编号 | 信号名称 |
|---|---|
| 1 | EI_SYNCLK |
| 3 | EO_MCUDATA |
| 5 | EI_PODDATA |
| 7 | EO_MCUREQ |
| 9 | EI_PODREQ |
| 11 | N.C（备注1） |
| 13 | N.C（备注1） |
| 15 | EI_REFCLK |
| 17 | EO_COMRESET |
| 19 | DVCC3A |
| 连接器引脚编号 | 信号名称 |
|---|---|
| 2 | GND |
| 4 | GND |
| 6 | GND |
| 8 | GND |
| 10 | GND |
| 12 | GND |
| 14 | GND |
| 16 | GND |
| 18 | GND |
| 20 | DVCC3A |
（注1）
（注）关于MCU引脚编号、信号名称和连接方法，请务必参阅目标MCU的数据表。
通信线缆连接器布局的注意事项

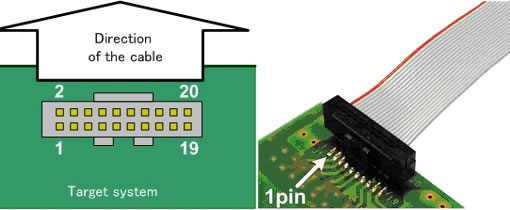

如需监视EI_TRGIN和EO_TRGOUT信号的波形，请根据需要在目标系统上准备外部I/O引脚。下图显示了连接仿真器时的传输线拔出方向和连接器引脚位置。在设计电路板时，请在连接通信线缆时考虑对其它器件的干扰。关于连接器尺寸，敬请访问Samtec, Inc网站。
信号接线的注意事项
如需监视EI_TRGIN和EO_TRGOUT信号的波形，请根据需要在目标系统上准备外部I/O引脚。
每个调试通信信号均应通过将通信线连接器置于距MCU 10cm（4英寸）以内来连接。特别是，EI_SYNCLK、EO_MCUDATA、EI_PODDATA、EO_MCUREQ和EI_PODREQ信号必须使用相同长度的导线连接。如果导线长度超过10cm，或者这些信号之间的导线相差很大，则可能无法正常工作。
MCU与通信线连接器之间的所有DVCC3A和GND线应尽可能短（最好在5cm以内，最长不得超过10cm）。如果DVCC3A和GND线很长，则可能无法正常工作。
通信连接器应直接连接MCU模式。如果在MCU与通信线连接器之间插入了一个泄放电阻，需注意信号延迟。
关于仿真工作电压／频率
- 器件工作保证范围内的任何工作电压／频率均可用。
- 请注意，电源／时钟无法通过仿真器提供给目标系统。
片上调试仿真的限制
- 在将片上调试仿真器连接至调试目标系统时，通信引脚和监控器引脚不能作为组合功能使用，因为其均被仿真器占用。
- 关于运行保证范围和配套电源／时钟的特点，详见微控制器的数据表。
USB连接注意事项
- 仿真器通过USB连接主机系统。（USB2.0高速）
- 最近如需将仿真器新连接至主机系统，必须安装USB驱动程序。
配件
通信线缆
通信线缆用于将仿真器或FLASH Writer连接至目标系统。它其预先插入仿真器或FLASH Writer中。
可通过Samtec, Inc. 订购通信线缆。有关详细规格，敬请访问Samtec, Inc. 网站。
也可通过以下代理商购买推荐产品。
| 名称 | 器件型号 | 备注 |
|---|---|---|
| 通信电缆 | FFSD-10-D-07.00-01-N | 预先插入仿真器或FLASH Writer中 |
通信连接器
通信连接器用于将仿真器或FLASH Writer连接至目标系统。以下所示器件型号均为示例。也可提供其它安装类型（例如，直插式和其它接合选项），以满足每家客户的特定需求。
可通过Samtec, Inc订购通信连接器。有关详细规格，敬请访问Samtec, Inc. 网站。
也可通过以下代理商购买推荐产品。
| 名称 | 器件型号 | 备注 |
|---|---|---|
| 通信连接器 | FTSH-110-01-L-DV-K | 带键控罩的贴片式类型 每台仿真器都配有一个通信连接器。 |
