TPD4204F

不推荐用于新设计

Intelligent power device 600V (High voltage PWM DC brushless motor driver)

  • 相关参考设计(4)

数据表

TPD4204F 数据表/日文[Apr,2018]PDF: 758KB

数据表

TPD4204F 数据表/英文[Apr,2018]PDF: 570KB

相关技术数据

Simplified CFD Model Application Note[Nov,2022]PDF: 993KB

相关技术数据

Application Note for High-Voltage Intelligent Power Devices(SSOP30)[Jan,2022]PDF: 1031KB

相关技术数据

Introduction of the Conversion Board for Evaluation (DIP26 to SSOP30)[Dec,2021]PDF: 1260KB

相关技术数据

DC-AC Inverter Circuit[Jul,2018]PDF: 1946KB

相关技术数据

SSOP30package application note-How to mount on PCB and attach Radiation Fin on package[Jun,2018]PDF: 645KB

相关技术数据

Glossary of High-Voltage Intelligent Power Device Terms[Apr,2018]PDF: 601KB

Catalog

Selection Guide Power Devices 2026 Rev1.0[Feb,2026]PDF: 3664KB

数据表

TPD4204F 数据表/日文[Apr,2018]PDF: 758KB

数据表

TPD4204F 数据表/英文[Apr,2018]PDF: 570KB

相关技术数据

Simplified CFD Model Application Note[Nov,2022]PDF: 993KB

相关技术数据

Application Note for High-Voltage Intelligent Power Devices(SSOP30)[Jan,2022]PDF: 1031KB

相关技术数据

Introduction of the Conversion Board for Evaluation (DIP26 to SSOP30)[Dec,2021]PDF: 1260KB

相关技术数据

DC-AC Inverter Circuit[Jul,2018]PDF: 1946KB

相关技术数据

SSOP30package application note-How to mount on PCB and attach Radiation Fin on package[Jun,2018]PDF: 645KB

相关技术数据

Glossary of High-Voltage Intelligent Power Device Terms[Apr,2018]PDF: 601KB

Catalog

Selection Guide Power Devices 2026 Rev1.0[Feb,2026]PDF: 3664KB

产品概要

Feature 7V Voltage Regulator
Number of Circuits 1
Protection Functions Overcurrent / Thermal shutdown / Undervoltage
Output configuration 3-phase full-bridge
Drive Type Sine-wave / Square-wave
Control Circuit Non-built-in
Power Block MOSFET
RoHS Compatible Product(s) (#) Available

封装

Toshiba Package Name SSOP30
Package Image 东芝 TPD4204F Intelligent power device 600V (High voltage PWM DC brushless motor driver)产品 SSOP30 封装图片
Pins 30
Mounting Surface Mount
Width×Length×Height
(mm)		 20.0×14.2×2.2
Package Dimensions 查看
Ultra Librarian® CAD model
(Symbol, Footprint and 3D model)		 Download from UltraLibrarian<sup>®</sup> in your desired CAD format<br>(Note1)(Note2)

Download from UltraLibrarian® in your desired CAD format
(Note1)(Note2)

 Please refer to the link destination to check the detailed size.

(Note1)

Ultra Librarian® is a Registered trademark and CAD model library of EMA (EMA Design Automation, Inc.). CAD models (Symbol/Footprint /3D model) are provided by UltraLibrarian®. The footprints are generated based on the specifications of Ultra Librarian®.

(Note2)

Please note that the footprint dimensions may differ from the reference Land Pattern dimensions provided on our website.

绝对最大额定值

项目 符号 值 单位
Output current(DC) IOUT(DC) 2.5 A
Power Supply Voltage VBB 600 V
Power Supply Voltage VCC 18 V

电气特性

项目 符号 条件 值 单位
Operating power supply voltage VBB - 50 to 450 V
Operating power supply voltage VCC - 13.5 to 16.5 V
On State Resistance (Max) RDSONH - 3.2 Ω
On State Resistance (Max) RDSONL - 3.2 Ω

文档

  • 如果该复选框不能被选中，则不能批量下载相应的文档。

参考设计

使用TPD4204F的直流300V输入BLDC电机无传感器控制电路
使用TPD4204F的DC 300V输入BLDC电机无霍尔控制电路
该参考设计提供了使用智能功率器件的直流300V输入BLDC电机无霍尔控制电路的设计指南、数据和其他内容。它采用专为电机控制而设计的MCU实现矢量控制。
详细信息

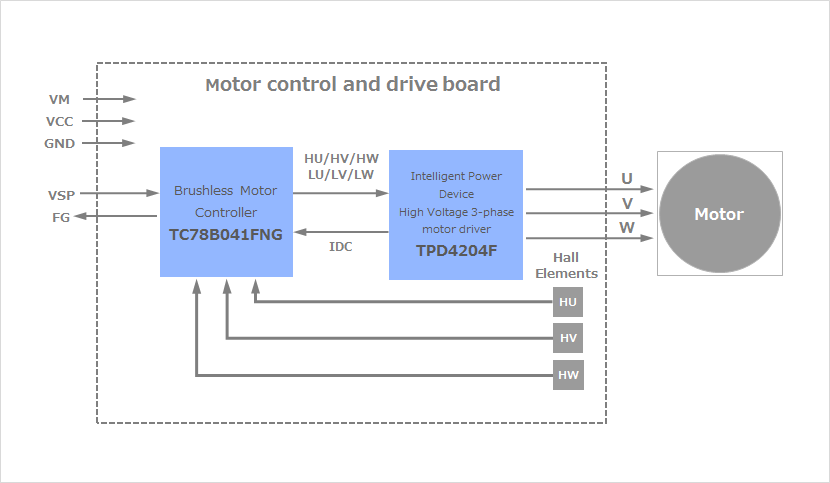

用于高压直流无刷电机风扇驱动的应用电路的方框图
用于高压直流无刷电机风扇驱动的应用电路
该电路板根据风扇的形状设计成圆形中空外形，板上有直流无刷电机控制器IC TC78B041FNG和高压电机驱动IC TPD4204F，该参考设计提供电路图，BOM清单等。
详细信息
空调室外机控制电路
空调室外机控制电路
该参考设计提供了通过一个MCU控制两个电机（风扇电机、压缩机）和PFC电路的空调室外机的设计指南、数据和其他内容。
详细信息
这是电路板外观的图片。
采用TC78B043FNG和TPD4204F的3相直流无刷电机驱动器
近年来，在空调、空气净化器等家用电器及工业设备中使用的3相直流无刷电机，为了降低成本、提高输出功率和扭矩，越来越多地采用内置式永磁（IPM）电机代替表面式永磁（SPM）电机。然而，IPM电机容易产生噪声，因此需要能够实现低噪声和高效控制的电机控制器。
为了满足这些需求，我们提供了一款能够同时实现低噪声和高效率的3相直流无刷电机驱动应用电路。提供的资料包括每个电路模块的关键设计要点说明、使用指南、调整方法，以及原理图和PCB布局设计信息，可有效支持并加速您的电机控制设计进程。
详细信息

应用

空气净化器
高效率、低功耗和小型化等对于空气净化器的设计非常重要。东芝提供了适用于电源单元、电机驱动单元、传感器信号输入单元等的各种半导体产品的信息，以及电路配置示例。
详细信息
空调
电机驱动效率、低功耗和小型化等对于空调的设计非常重要。东芝公司提供了适用于功率控制单元、电机驱动单元、控制单元、传感器信号输入单元等的各种半导体产品的信息以及电路配置示例。
详细信息
洗衣机
电机驱动的效率、低功耗和小型化等对于洗衣机的设计非常重要。东芝公司提供了适用于电源控制单元、电机驱动单元、控制单元、传感器信号输入单元等的各种半导体产品的信息以及电路配置示例。
详细信息
