东芝开始提供适用于各种车载应用的3相直流无刷电机栅极驱动IC的商业样品
东芝电子元件及存储装置株式会社（简称“东芝”）现已开始提供栅极驱动电路[1]IC"TB9084FTG”的商业样品[2]。TB9084FTG具有车载应用所需的最基本功能，适用于使用3相直流无刷电机的车载车身系统[3]、电动泵和电动发电机[4]等。
近年来，随着带移动功能的车载部件的电气化不断加快进程，每辆车使用的电机数量也在稳步增加。其中，用于车身系统的电机数量增长尤为显著。这一转变也推动了直流有刷电机向更安静、寿命更长的直流无刷电机的转变。
TB9084FTG旨在为这一转变推波助力。它提供车载应用所需的最低栅极驱动IC功能， 并支持与外部设备组合的各种车载电机应用，例如MOSFET、电源IC、微控制器和通信PHY[5]。当客户的系统需求发生变化时，只需更换相关元器件即可，有助于提升系统设计的灵活性。
其6×6mm VQFN36[6]小型封装也得益于功能的精简，并有助于设备的小型化。该封装采用可润湿侧翼[7]结构，便于进行目视检查，以确保焊点的可靠性。
此外，TB9084FTG符合AEC-Q100 0级[8]车载电子元件可靠性测试标准，满足车载应用的严苛质量要求。
东芝将持续评估市场需求并优化产品功能，不断扩大栅极驱动IC的产品线。东芝还将推出新产品，以进一步推进电气化，提高车载设备的安全性。
注：
[1]用于驱动MOSFET的驱动IC。
[2]此样品等同于量产产品，用于可靠性测试等最终评估。其可靠性与量产产品一样有保证。
[3]应用场景，例如电动滑门、电动尾门（电动后备箱门）、电动座椅。
[4] 一种集成了混合动力汽车的动力提升（电机）和发电功能（发电机）的应用。
[5]PHY（物理层）：车载通信标准中物理层的一个接口。
[6]VQFN：超薄无引线四方扁平封装。
[7]一种封装引线侧面的特殊结构。一种允许对电路板上的安装情况进行自动目视检测（AVI）的端子结构。
[8]0级对应最严苛的温度条件，工作温度范围为-40至+150℃，该标准由AEC-Q100车载电子元件质量和可靠性标准定义。
特点
特点说明
1.有助于提升系统设计的灵活性

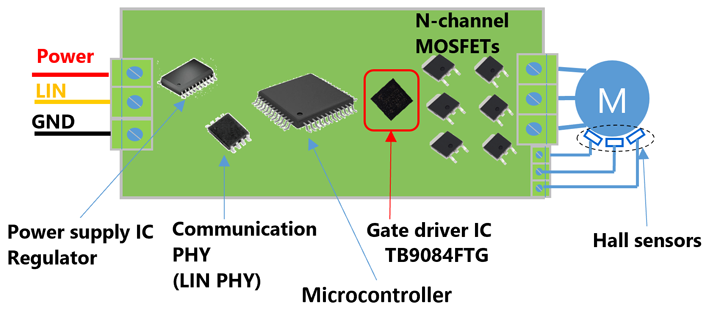

TB9084FTG可贴装在由微控制器、栅极驱动IC、N沟道MOSFET、电源IC和通信PHY等分立元器件组成的ECU[9]中（如图1所示）。
当系统需求发生变化时，只需更换相关元器件即可，有助于提升系统设计的灵活性。
2.采用功能精简的6x6mm小型封装，有助于设备的小型化
为实现ECU中各元器件的小型化，TB9084FTG精简了引脚数量并缩小了芯片尺寸。它采用6x6mm VQFN36小型封装，安装面积仅为36mm2。该封装仅整合了车载应用所需的以下最基本功能。
- 3相直流无刷电机的驱动电路
- 支持系统异常检测和保护的功能，例如电源欠压检测、电荷泵过压检测和热关断
- 用于电流监测的运算放大器（单通道）
此外，SPI通信可用于配置各种设置以及监测系统状态。

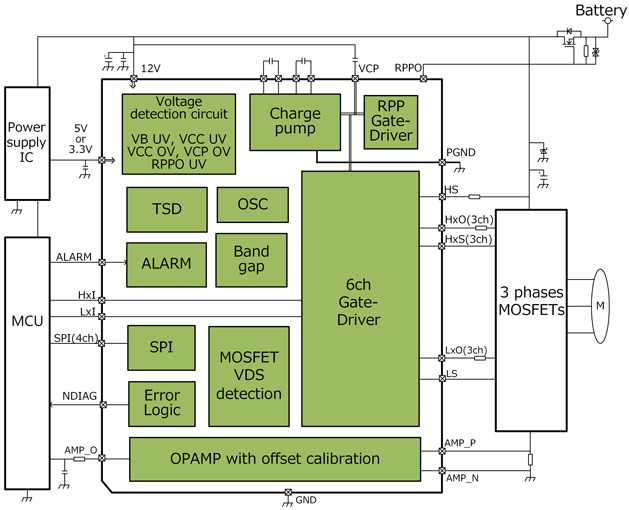

UV表示欠压，OV表示过压，TSD表示过热保护，OSC表示振荡器，RPP表示极性反接保护，SPI表示串行外设接口，OPAMP表示运算放大器，MCU是单片机的缩写。
3.采用带可润湿侧翼结构的封装，提升了安装可靠性
封装底部采用可润湿侧翼结构，提高了贴装可靠性和可检查性。另外，通过将具有地电位（GND）的边角引脚隐藏在模具树脂中，可降低因引脚间短路故障而导致误动作的风险。
注：
[9]ECU：电子控制单元的缩写，这是一种将电子元器件贴装在电路板上的器件。
应用
- 车载设备
车身系统、电动泵、电动发电机等
主要规格
| 器件型号 | TB9084FTG | |
|---|---|---|
| 支持的电机 | 3相直流无刷电机 | |
| 3相桥／半桥通道数量 | 单通道／三通道 | |
| 主要功能 | 六通道栅极驱动IC功能（灌电流与拉电流）， 单通道栅极驱动IC功能（仅拉电流）， 用于单通道电机电流检测的运算放大器， SPI通信， 电机紧急停止功能 |
|
| 主要异常检测 | 电源欠压检测， 电荷泵过压检测， 过温检测，MOSFET的VDS检测， SPI通信异常检测 |
|
| 绝对最大额定值 （Ta＝25°C, 除非另有说明） |
电源电压VB Vb（V） |
-0.3至28（DC） |
| 28至40（≦1s） | ||
| 电源电压VCC Vcc（V） |
-0.3至6 | |
| 工作环境温度 Ta（°C） |
-40至150 | |
| 工作范围 （Tj＝-40至175°C） |
电源电压VB Vb（V） |
5.7至28 |
| 电源电压VCC Vcc（V） |
3.0至5.5 | |
| 封装 | P-VQFN36-0606-0.50 | |
| 可靠性 | 通过AEC-Q100（0级） 认证 | |
关于新产品的更多信息，请访问以下链接。
