・可在线选择用于开关模式电源电路的MOSFET的仿真工具
・选择拓扑结构后,只需设置电源规格,即可使用推荐MOSFET的电路模型进行验证
・可更改无源元件的电路参数
请先注册成为会员再使用该功能。
请点击下方按钮注册会员。
开关模式电源电路的效率因所使用的MOSFET和外围元器件参数的不同而有很大差异。为了验证性能并选择合适的MOSFET,设计电路时通常会进行模拟仿真。
通常情况下,进行仿真需要构建环境、创建/设计仿真电路、获取元素模型以及进行各种设置。这些工作都需要时间和资源。
在线电路仿真器是一种用于为电源电路选择 MOSFET 的新工具,可节省时间、精力和资源。可在线模拟,结果可实时检查。
该工具免费,我们诚邀您充分使用。
有关在线电路仿真器使用和功能的更多信息,请参阅以下内容。
查看仿真器介绍及操作视频

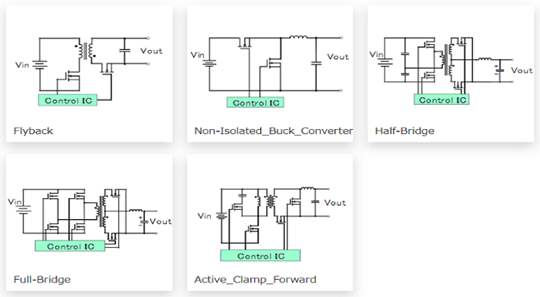

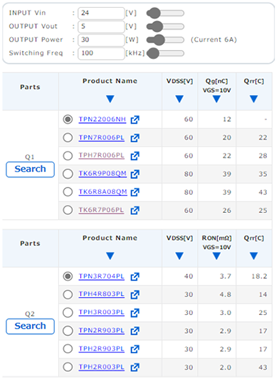

电路仿真需要选择拓扑结构,设置电源规格。拓扑结构从提供的基本拓扑结构中选择。此外,还可以使用输入框和滚动条为电源规格设置输入/输出电压等四个项目。根据设定值,推荐MOSFET的范围自动缩小,这样就可以参照漏极-源极导通电阻(RDS(ON))等值,轻松选择符合目标规格的 MOSFET。

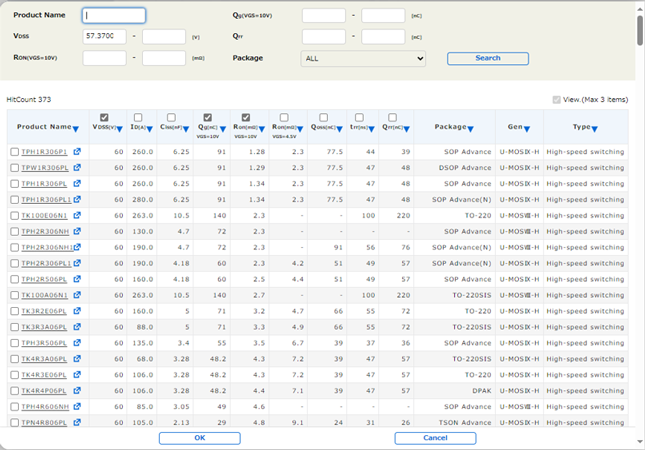

如果清单中没有您需要的MOSFET,则可通过设置搜索窗口中的产品名称和漏极-源极电压(VDSS )等条件进行搜索。搜索窗口会显示漏极电流(ID)、漏极-源极导通电阻(RDS(ON))等数据以及生成信息。通过对数据进行任意排序,就能找到符合要求的MOSFET。

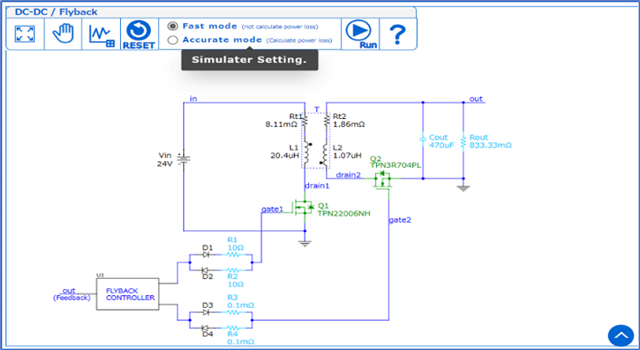

运行仿真时,可选择 “Fast mode ”或 “Accurate mode”。要快速查看运行概况,请使用快速模式。
虽然模拟运行时间会稍长,但要详细检查效率和波形,请使用精确模式。
查看仿真设置选择概述视频

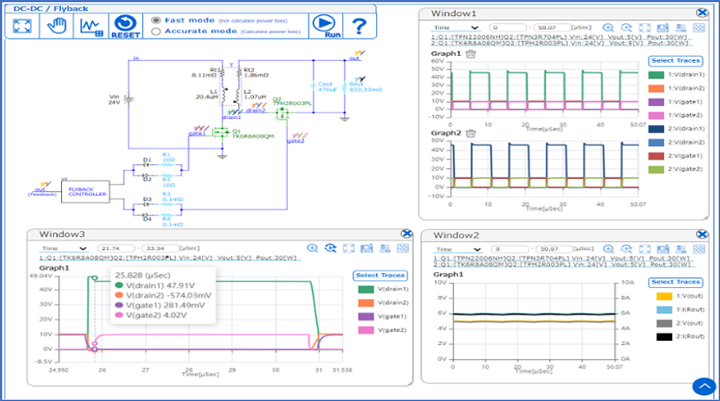

仿真结果显示为稳定状态的波形图,而不是仿真开始时的瞬态波形图。可以打开多个图形窗口,通过选择要在每个窗口中显示的波形和调整图形范围来查看结果。此外,更改 MOSFET 或电路参数后的仿真结果也可添加到打开的图形窗口中进行比较。用户还可以将仿真结果保存为CSV文件。
查看功能丰富的图表显示概览视频
