eFuse IC(电子保险丝/熔断器)是否具有反向电流阻断(RCB)功能?

东芝eFuse IC TCKE8系列可通过外部MOSFET提供反向电流阻断(RCB)功能。
例如,如果可能存在从COUT到eFuse IC的反向电流,请连接外部N沟道MOSFET以防止反向电流,具体如下图所示。
TCKE712BNL是具有内置RCB功能的一款产品,无需外部N沟道MOSFET。

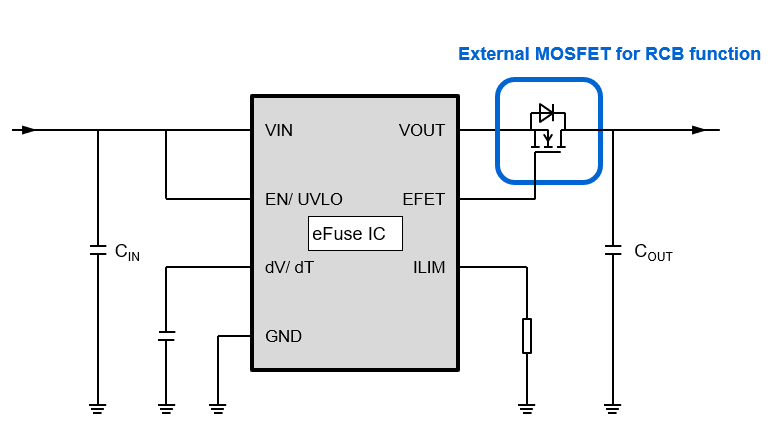

图1:使用外部MOSFET的RCB功能示例(TCKE8系列)
图1:使用外部MOSFET的RCB功能示例(TCKE8系列)

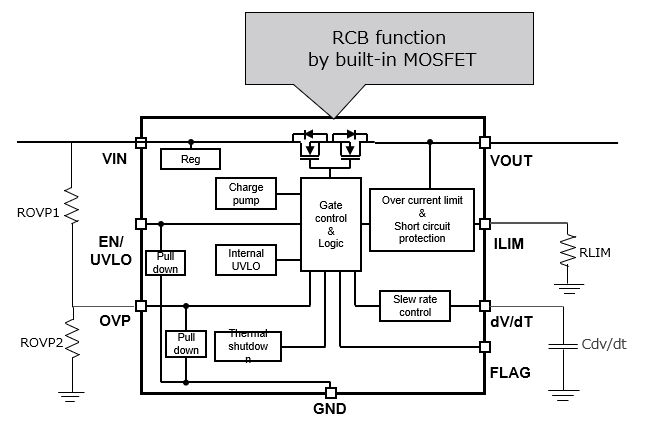

图2:内置MOSFET的RCB功能(TCKE712BNL系列)
图2:内置MOSFET的RCB功能(TCKE712BNL系列)
