车载CXPI通信应用电路A（驱动电路-接收器板／CXPI管理器节点）

CXPI作为新一代车载通信协议，具有成本低、响应速度快的特点，可有效支持对各类车载功能的高效控制。
该参考设计实现了用于车载CXPI通信的CXPI驱动电路／接收器电路。
通信接口采用的是CXPI驱动电路／接收器IC TB9032FNG。
当与配备CXPI控制器的主机控制器结合使用时，该系统可作为CXPI管理器节点运行，从而实现与CXPI总线的可靠连接。

电路板外观
电路板外观
TB9032FNG DF2B29FU DF2B29FU

Click on components for more details

特点

  • 通过与集成符合ISO 20794-4标准的CXPI控制器的MCU结合，可以轻松实现CXPI通信。
  • 作为区域ECU使用时，最多可连接16个响应节点。
  • 具备过温、欠压和异常输出检测功能，以确保车载应用所需的安全性。
  • 可通过一个外部端子，在管理器节点与应答器节点之间切换。
  • 外形尺寸：65mm×55mm

说明

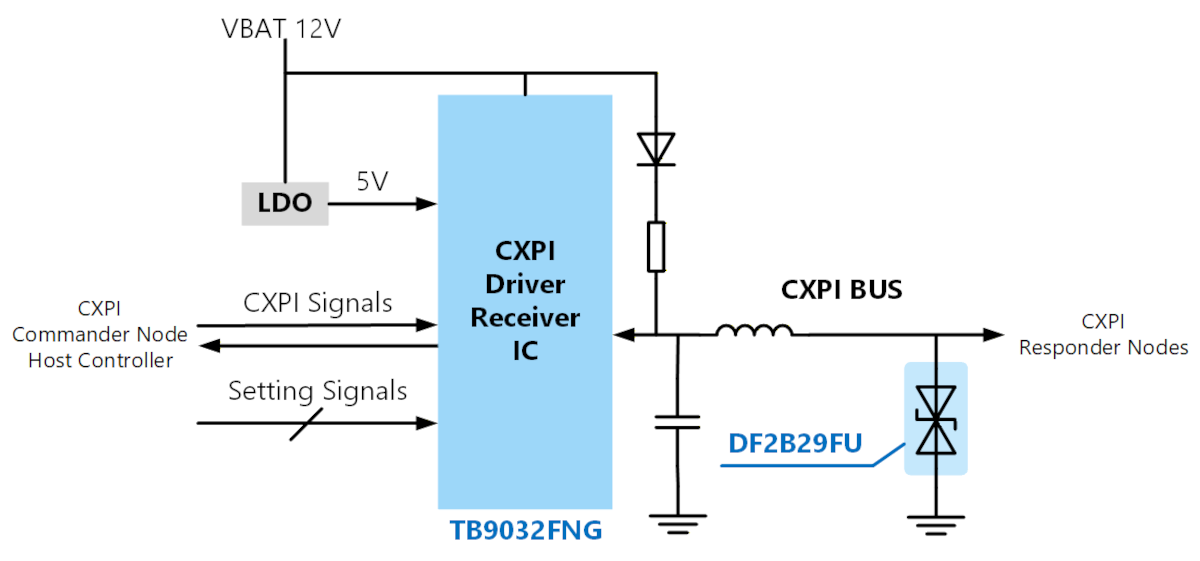

主要IC CXPI驱动电路接收器（物理层）TB9032FNG
输入电源电压 DC 6V至16V（典型值：12V）
输入控制信号电压 DC 4.5V至5.5V（典型值：5V）

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

*1:Actual PCB was designed on CR8000BD. The other files were made from CR8000BD file.

*2:The data was generated on CR8000BD.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
网络通信IC CXPI通信电路・1 车载CXPI通信驱动电路接收器
ESD保护二极管（双向型） CXPI通信电路・1 双向TVS二极管（ESD保护二极管）， +/-24V，SOD-323(USC)
