IH电磁炉逆变电路

该参考设计提供了基于电压谐振软开关的IH电磁炉逆变电路的设计指南、数据和其他内容。

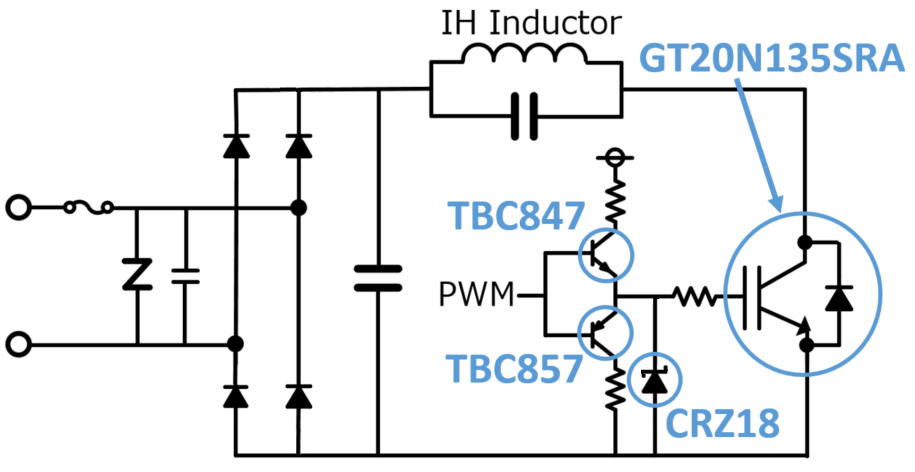

电磁炉逆变电路图
TBC847 TBC857 CRZ18 GT20N135SRA

Click on components for more details

特点

  • 最大输出功率:2000W
  • 外形尺寸:205mm×110mm
  • 理想IGBT带来低EMI噪声

说明

输入电压 AC 200V至240V
输出功率 100W至2000W
电路拓扑 IGBT的电压谐振软开关

设计文档

设计文档包括下列文档。

设计数据

设计数据包括下列内容。

*1:实际PCB在CR5000BD上设计。其他文件由CR5000BD文件生成。

*2:数据在CR5000BD上生成。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
用于软开关应用的IGBT 主开关・1 1350V/40A IGBT,内置二极管,TO-247
