用于超声波距离传感器的低噪声运算放大器TC75S67TU的应用电路

超声波距离传感器采用低噪声运算放大器TC75S67TU
TC75S67TU的美国距离传感器应用简介
TC75S67TU的美国距离传感器应用方式和注意事项

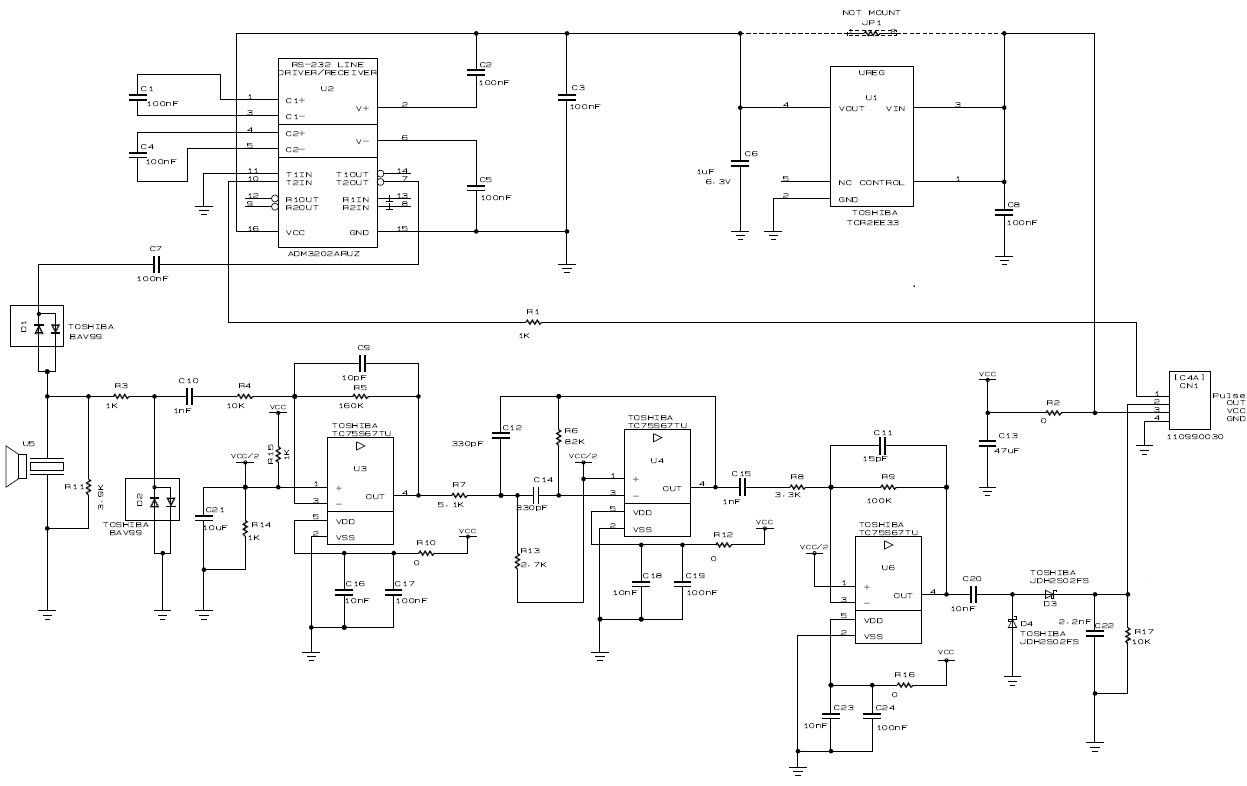

用于超声波距离传感器的低噪声运算放大器TC75S67TU的应用电路的电路

特点

  • 超低噪声水平
  • 可检测到6米
  • 小型板尺寸

说明

  • 用于超声波距离传感器的低噪声运算放大器TC75S67TU
  • TC75S67TU超声波距离传感器应用介绍
  • TC75S67TU超声波距离传感器应用方法及注意事项

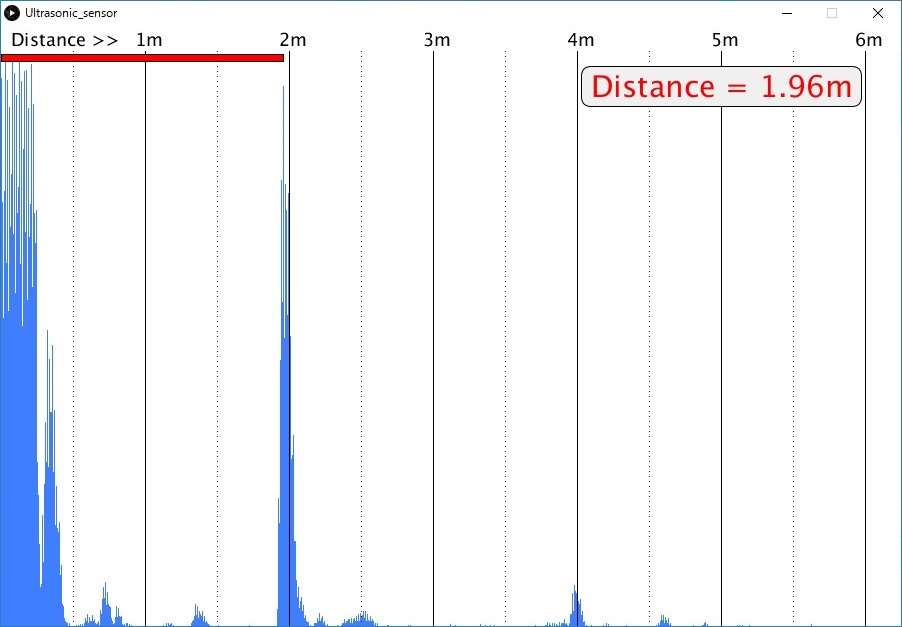

用于超声波距离传感器的低噪声运算放大器TC75S67TU的应用电路的测量结果
测量结果

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
运算放大器 放大器部分・3 单运算放大器（CMOS），5.5V，+/-2.75V，SOT-353F(UFV)
LDO稳压器 传感器驱动部分・1 200mA固定输出LDO稳压器，3.3V，SOT-553(ESV)
开关二极管 传感器部分・2 100V/0.215A开关二极管，SOT-23(SOT23)
肖特基二极管 检测器部分・2 10 V/10 mA Schottky Barrier Diode, SOD-923

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。
