智能栅极驱动器耦合器TLP5214A逆变器应用

该参考设计提供示例电路，内置功能的设计指南以及将TLP5214A应用于逆变器电路作为栅极驱动电路的热设计指南。

智能栅极驱动器耦合器TLP5214A逆变器应用的逆变器应用示例

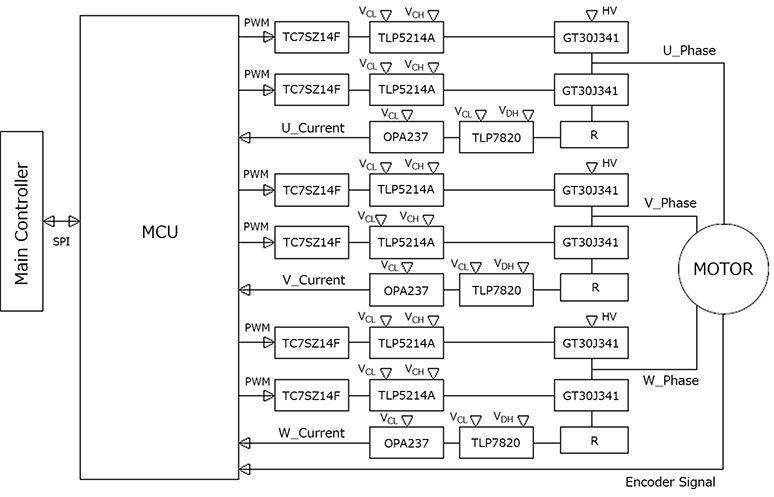

智能栅极驱动器耦合器TLP5214A逆变器应用的逆变器应用方框图示例

特点

  • 高度集成4.0A输出电流IGBT栅极驱动光耦
  • 内置IGBT非饱和检测功能、主动镜像钳位功能和故障信号反馈功能
  • 最大限度减少电路设计工作量、元件数量和PCB面积
  • 宽的工作温度范围：-40℃至110℃
  • 隔离电压：5000Vrms（最小值）

说明

  • TLP5214A用于逆变器应用的电路示例说明
  • 过流保护和热设计的设计指南

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
智能栅极驱动IC耦合器 逆变器 * 6 光耦（光电IC输出）、IGBT驱动IC、IOP＝+/-4.0A、5000Vrms、SO16L
隔离放大器 信号放大器 * 1 光耦（隔离放大器），模拟输出，5000Vrms，SO8L(LF4)
分立IGBT 逆变器 * 6 600V／33A IGBT，内置二极管，TO-3P(N)

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。
