MOSFET4引脚封装DFN8×8（TK25V60X）应用电路

该参考设计提供了使用4引脚MOSFET封装（DFN8×8）最大限度提高开关性能和效率的示例电路，该封装有助于降低封装电感。

MOSFET4引脚封装DFN8×8（TK25V60X）应用电路的器件和PCB印制线的寄生电感

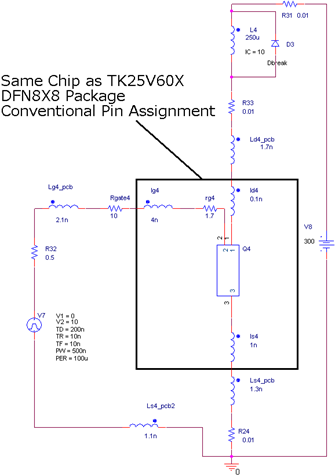

MOSFET4引脚封装DFN8×8（TK25V60X）应用电路的仿真电路

说明

  • 介绍了DFN8×8封装的特点，4引脚结构，与传统的3引脚封装相比，还有一个用于栅极驱动电路的源极端子。
  • 介绍了4引脚封装的特点，与3引脚的封装相比，它实现了较小的栅极信号振荡和较低的开关损耗，因为4引脚封装不受源极接线寄生电感的影响。

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（N沟道500V＜VDSS≤700V） N沟道MOSFET，600V，0.135Ω@10V，DFN 8×8，DTMOSⅣ-H
