MOSFET（TPH1R306PL）应用电路的并联操作

该参考设计提供了使用60V MOSFET并联运行以提高输出功率的仿真模型／电路和结果示例。

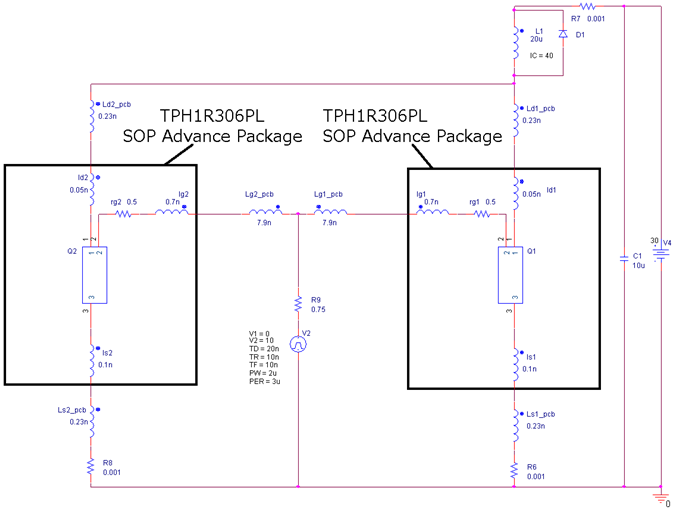

MOSFET（TPH1R306PL）应用电路的并联操作的器件和PCB印制线的寄生电感
MOSFET（TPH1R306PL）应用电路的并联操作的仿真电路

说明

  • 介绍了用TPH1R306PL（SOP Advance封装）进行电路仿真的MOSFET并联操作行为，TPH1R306PL是一款60V U-MOSIX-H产品，适用于AC-DC电源和DC-DC电源的副边同步整流电路和DC-DC电源的原边电路。
  • 显示了并联操作的注意点，并提出了实现更高输出功率的解决方案。

下载解决方案概览材料

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
功率MOSFET（单N沟道30V＜VDSS≤60V） N沟道MOSFET，60V，0.00134Ω@10V，SOP Advance，U-MOSⅨ-H

相关文档

我们提供有助于设计和研究相似电路的参考资料，例如已安装产品的应用说明。请单击每个选项卡使用这些资料。
