LDO稳压器TCR15AGADJ应用&电路

该参考设计提供了有关PSRR、动态响应和控制输出电压的参考文档。LDO具有非常小的封装和可调输出，适合消费类应用。

LDO稳压器TCR15AGADJ应用&电路的电源电路示例

特点

  • 超小型封装WCSP6F（0.8mm×1.2mm（典型值），厚度：0.33mm（最大值））
  • 宽的输出电压范围（固定输出电压0.65V至3.6V，可调节输出电压0.6V至3.6V）
  • 快速负载瞬态响应-100／＋115mV（典型值）@0.01A⇔1.5A，COUT＝4.7μF
  • 高纹波抑制比95dB（典型值）@1kHz
  • 过电流保护功能
  • 热关断功能
  • 自动放电功能
  • 浪涌电流减少功能（输出电压软启动）
  • 欠电压锁定功能：0.5V（典型值）

说明

  • TCR15AGADJ的驱动能力可达1.5A，该器件非常适用于需要高密度板组装的便携式应用，比如手机。
  • 该稳压器的可调节输出电压范围是0.6V至3.6V。
  • 小陶瓷输入输出电容器可与TCR15AGADJ结合使用。

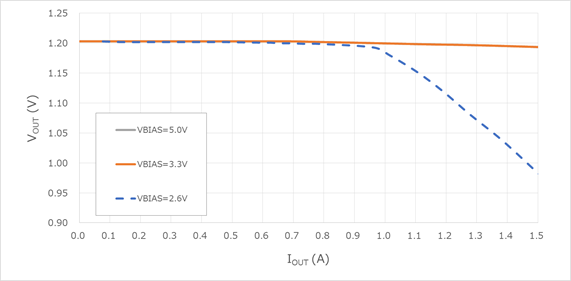

LDO稳压器TCR15AGADJ应用&电路的压差特性
压差特性

设计文档

我们向设计人员提供电路操作概要和设计要点说明等资料。请单击每个选项卡，将其用于电路设计。

设计数据

我们提供可加载到EDA工具中的电路数据、PCB布局数据以及PCB制造中使用的数据。多个工具供应商为您提供了多种格式。您可以使用您的工具进行自由编辑。

东芝产品

器件型号 器件目录 搭载部位・数量 说明
LDO稳压器 1 1500mA可调输出LDO稳压器，0.6V至3.6V，WCSP6F
