东芝推出采用小型封装的直流有刷电机驱动IC，助力设备小型化
东芝电子元件及存储装置株式会社（简称“东芝”）推出了通用直流有刷电机驱动IC产品线的新成员“TB67H450AFTG”，该系列电机驱动IC支持的工作电压范围较宽。通过采用小型封装，新产品实现了小型化。该产品是现有产品“TB67H450AFNG”的新型小封装版本，保持了50V／3.5A的电机额定输出电压和额定电流[1]。电机供电电压的工作范围为4.5V至44V。
近年来，电机驱动IC的小型化在电池供电设备（清洁机器人等）、USB供电设备（如USB风扇）、家用电器、办公自动化设备和金融设备中日益重要，所有这些设备均需在有限的空间内实现多种功能。这种小型化增强了设计灵活性，有助于减小电路板尺寸。

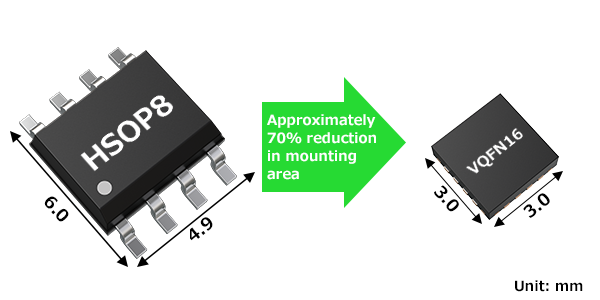

新产品TB67H450AFTG采用3×3mm（典型值）的VQFN16封装，与现有产品TB67H450AFNG的HSOP8封装相比，贴片面积减小了约70%。即使在有限的电路板空间内，也能实现灵活设计，从而有助于电路板的小型化。此外，VQFN16封装有底部导热焊盘，在增强散热性能的同时，实现了小尺寸封装。
TB67H450AFTG支持4.5V至44V的电机供电电压，适合多种应用，包括5V USB供电设备、家用电器、办公自动化设备以及需要更高电压运行的金融设备。该产品还具有从停止模式自动转换为待机模式的功能，可关闭内部稳压器，以满足各种应用场景下日益增长的低功耗需求。这大大降低了待机模式下的电流消耗，有助于节省家用电器和办公自动化设备的功耗，并延长移动设备的电池寿命。
东芝将继续扩大其直流有刷电机驱动IC产品线，以满足市场需求。
注：
[1]实际可驱动的电机电流值受环境温度、供电电压等工作条件的限制。
特点
- 小型封装（带有底部导热焊盘的小型贴片式VQFN16封装）
- 工作电压范围较宽，为4.5V至44V：适合各种应用，包括5V USB供电设备、家用电器、办公自动化设备以及需要高压运行的金融设备。
- 低电流消耗：待机模式下的电流消耗IM＝1μA（最大值） （VM＝24V，Ta＝25°C）
应用
- 电池供电设备（清洁机器人、小型家用机器人等）
- 电子锁
- USB供电设备（USB风扇等）
- 家用电器（冰箱、温水坐浴盆马桶座圈等）
- 办公自动化设备
- 金融设备
主要规格
（在VM＝24V，Ta＝25℃条件下，除非另有规定）
| 器件型号 | TB67H450AFTG | ||||
|---|---|---|---|---|---|
| 适用的电机 | 直流有刷电机 | ||||
| H桥通道数量 | 单通道 | ||||
| 绝对最大额定值 | 电机供电电压VM（V） | 50 | |||
| 电机输出电流IOUT（A） | 3.5 | ||||
| 工作范围 | 电机供电电压VM（V） | Ta＝-40至85°C | 4.5至44 | ||
| 电机输出电流IOUT（A） | Ta＝-40至85°C | 0 to 3.0 | |||
| 电气特性 | 输出晶体管漏极与源极之间的导通电阻（高边和低边）Ron(H+L)（Ω） | Tj＝25°C，正向，IOUT＝1.5A | 典型值 | 0.6 | |
| 电流消耗IM1（μA） | 输出：开路，待机模式（IN1／IN2＝低） | 最大值 | 1 | ||
| 安全功能 | 过电流检测、 热关断和低电压锁定（UVLO） | ||||
| 其他特性 | 恒流控制功能（恒流脉宽调制（PWM）控制）支持正向／反向／制动／停止控制 | ||||
| 封装 | 名称 | P-VQFN16-0303-0.50-001 | |||
| 尺寸（mm） | 典型值 | 3×3 | |||
| 查询库存与购买 |  |
||||
