“74AVC系列”双电源总线收发器产品线扩展，新增1位和2位产品
东芝电子元件及存储装置株式会社（简称“东芝”）最近推出了四款1位产品（74AVC1T45NX、74AVCH1T45NX、74AVC1T45FU、74AVCH1T45FU）和两款2位产品（74AVC2T45FK、74AVCH2T45FK），这几款全新产品拓展了“74AVC系列”双电源总线收发器产品线。
近年来，人工智能技术的快速发展推动了数据中心的大规模扩张和边缘人工智能[1]市场。因此，片上系统（SoC）[2]对产品性能和功耗的要求越来越高，导致工作电压进一步降低。
74AVC系列可满足这类低压系统与传统电压系统之间的通信需求。该系列产品作为电平转换器，可在0.7V或0.8V[3]至3.6V（最大值）范围内实现双向电压电平转换。
除了现有的4位产品，东芝还可提供位数更小的结构（1位和2位）和小型封装产品（如无引线封装XSON6以及引脚封装SOT-363（US6）和SOT-765（US8）），进一步提高了系统设计的灵活性。
此外，新推出的1位和2位产品以及现有产品均利用推挽式缓冲器[4]结构实现高速运行，因此适用于UART[5]、GPIO[6]和SPI[7]通信接口等各种应用。
74AVC系列器件（包括新产品）均支持双电源，无任何上电时序／掉电时序限制。该系列产品运用明显的双向控制法（使用DIR引脚）和高阻抗控制法（使用电源引脚）。另外，74AVCH系列还具有内部总线保持功能[8]。
这些特性使该系列产品具有以下优点：
- 简化了上电时序设计，有助于降低误动作风险
- 通过方向控制和高阻抗模式防止信号线争用，从而提高系统可靠性
- 以74AVCH系列为例，总线保持功能避免了未定义状态，实现了稳定的信号驻留，从而有助于减少上拉电阻器和下拉电阻器等外部元器件数量
东芝将继续扩大其低压逻辑IC产品线，以满足日益多样化的系统设计需求，助力节能减排和实现更高效、更具可持续性的社会。
| 器件型号 | 电路数 | 供电电压 | 封装 | 尺寸（宽×长×高，mm） | 总线保持功能 |
|---|---|---|---|---|---|
| 74AVC1T45NX | 1位 | 0.7V至3.6V | XSON6 | 1.45×1.0×0.48 | 否 |
| 74AVCH1T45NX | 是 | ||||
| 74AVC1T45FU | 0.8V至3.6V | SOT-363 (US6) | 2.0×2.1×0.9 | 否 | |
| 74AVCH1T45FU | 是 | ||||
| 74AVC2T45FK | 2位 | SOT-765 (US8) | 2.0×3.1×0.7 | 否 | |
| 74AVCH2T45FK | 是 | ||||
| 74AVC4T245FT[9] | 4位（2×2位） | 0.7V至3.6V | TSSOP16B | 5.0×6.4×1.2 | 否 |
| 74AVCH4T245FT[9] | 是 | ||||
| 74AVC4T345FT[9] | 4位（3+1位） | 否 |
注：
[1]这是一项人工智能技术，实际在生成数据的边缘而非云端执行数据处理和分析。“边缘”一词是指靠近用户或现场的终端设备，包括智能手机、传感器、无人机、监控摄像头和物联网设备。
[2]这是片上系统的缩写（SoC），即在单个半导体芯片上集成多种功能的一种系统。现可在单芯片中集成CPU（处理器）、存储器和输入／输出接口等元器件，而先前这些一直都是作为单独的IC实现的。
[3]这是指上述产品线，用于供电电压分类。
[4]这是一种在输出级整合了NPN晶体管和PNP晶体管（或NMOS和PMOS）的电路。
[5]通用异步收发器（UART）：一种异步串行通信收发电路。一种用于数据异步收发的协议。
[6]通用输入输出的缩写，这是一种用于电子器件、微控制器和片上系统（SoC）的通用信号引脚。
[7]串行外设接口：同步串行通信。一种用于数据同步收发的协议。
[8]这是一种即使在输入引脚变为开路（浮动）状态时也能保持先前的输入状态（高电平或低电平）的功能。
[9]现有产品
特点
- 低压运行和灵活的电压支持（0.7V或0.8V至3.6V）
- 适用于UART、GPIO和SPI通信接口
- 业界标准尺寸的小型封装
特性说明
1.低压运行和灵活的电压支持（0.7V或0.8V至3.6V）

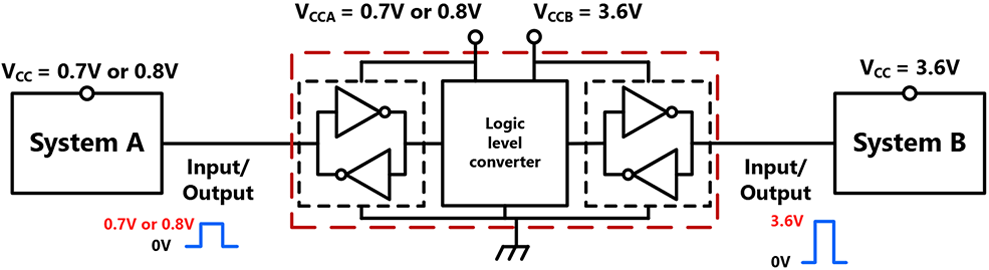

74AVC系列可在低工作电压下执行灵活的电压电平转换，支持各种电压系统。
- 74AVC1T45NX，74AVCH1T45NX：0.7V至3.6V
- 74AVC1T45FU，74AVCH1T45FU，74AVC2T45FK，74AVCH2T45FK：0.8V至3.6V
可随意设定输入／输出电压。
任意一个电源均可用作电平上升／电平下降转换的来源或目的地。
2.适用于UART、GPIO和SPI通信接口
该系列产品具有支持高速运行的推挽式结构，以及可实现不同通信接口专用电路结构的1位或2位选项，因此可与UART、GPIO和SPI等各种接口配合使用。

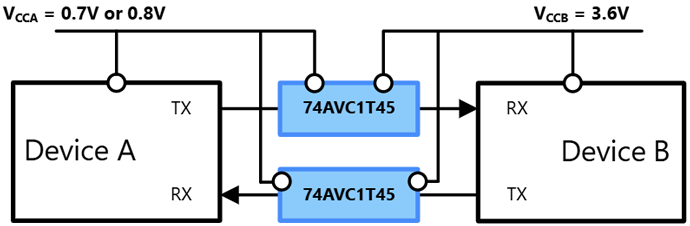

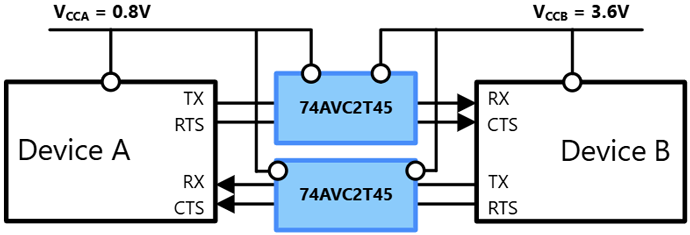

在适用于UART接口的两线结构中，1位产品（74AVC1T45）可以分别执行每条线路的电平转换，而2位产品（74AVC2T45）可在四线结构中一次性执行两条线路的电平转换。通过选择合适的位宽，可以设计相应的电路结构。

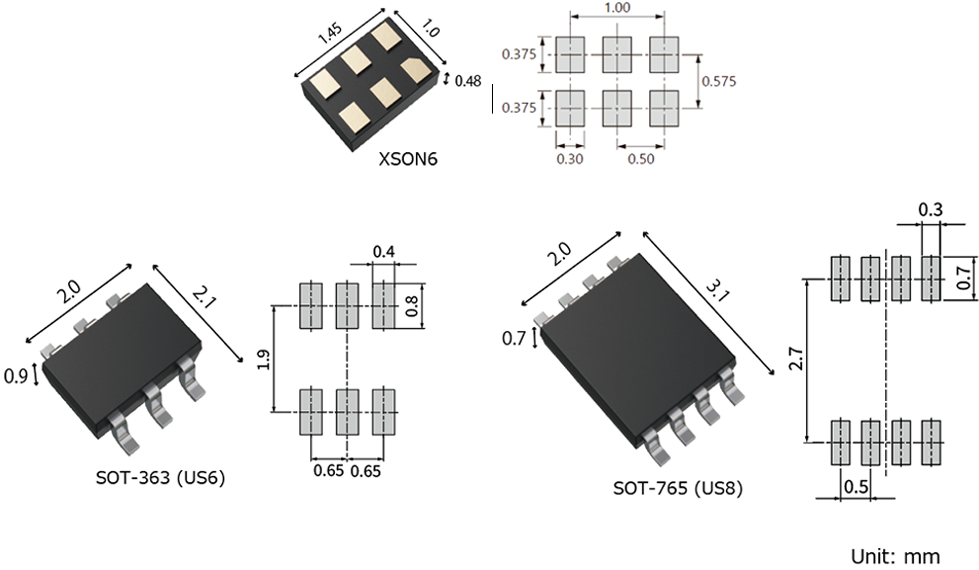

3.业界标准尺寸的小型封装
- 74AVC1T45NX，74AVCH1T45NX：XSON6
- 74AVC1T45FU，74AVCH1T45FU：SOT‑363（US6）
- 74AVC2T45FK，74AVCH2T45FK：SOT‑765（US8）
这些产品均采用业界标准的小型封装。
应用
工业设备
- 数据中心、服务器、通信设备、工厂自动化（FA）设备（如可编程逻辑控制器（PLC））、测试设备、多功能打印机（MFP）、POS机、电动工具等
消费设备／个人设备 - 平板电脑、笔记本电脑、智能手机、音频设备、可穿戴设备
主要规格
| 器件型号 | 无总线保持 | 74AVC1T45NX | 74AVC1T45FU | 74AVC2T45FK | ||
|---|---|---|---|---|---|---|
| 有总线保持 | 74AVCH1T45NX | 74AVCH1T45FU | 74AVCH2T45FK | |||
| 封装 | 名称 | XSON6 | SOT-363 (US6) | SOT-765 (US8) | ||
| 尺寸：宽×长×高（mm） | 典型值 | 1.45×1.0×0.48 | 2.0×2.1×0.9 | 2.0×3.1×0.7 | ||
| 工作范围 | 供电电压VCCA, VCCB（V） | 0.7至3.6 | 0.8至3.6 | |||
| 输出电流 IOUTA，IOUTB（mA） |
VCCA，VCCB ＝3.0至3.6V |
±12 | ||||
| 工作温度Topr（°C） | -40至125 | |||||
| DC特性 （Ta＝-40至85°C） |
高电平输入电压 VIHA，VIHB（V） |
VCCA，VCCB＝3.0至3.6V | 最小值 | 2.0 | ||
| 低电平输入电压 VILA，VILB（V） |
最大值 | 0.9 | ||||
| 静态供电电流 ICCA，ICCB（μA） |
最大值 | 1（74AVC1T45NX） | 2 | 5 | ||
| 2（74AVCH1T45NX） | ||||||
| AC特性 （Ta＝-40至85°C） |
传播延迟时间 tPLH／tPHL（ns） |
VCCA，VCCB＝3.0至3.6V | 最大值 | 3.7 | 3.9 | |
| 库存查询与购买 | 无总线保持 |  |
|
|
||
| 有总线保持 | |
|
|
|||
