支持PCIe® Gen 5.0和USB4®高速数字信号的总线开关
新产品TDS4A212MX和TDS4B212MX采用东芝专有的SOI工艺（TarfSOI™），实现了非常高的带宽（-3 dB带宽为27.5 GHz (典型值）[1]）因此，新产品可用作PCIe® 5.0，USB4® Ver.2和USB4®等高速差分信号接口[2]的多路复用器／多路译码器开关。
TDS4B212MX和TDS4A212MX 采用不同的引脚分配。TTDS4B212MX的引脚分配针对高频特性进行了优化。TDS4A212MX的引脚分配考虑了兼容电路板布局。
注
[1]：就TDS4B212MX而言。TDS4A212MX为26.2 GHz（典型值）。
[2]：PCIe® Gen 5.0、PCIe® Gen 4.0、USB4® Ver.2.0、USB4®、Thunderbolt ™4、DP 2.0，等等
PCIe® Gen 5.0／CXL 2.0应用示例：多路复用器／多路译码器
建议使用TDS4A212MX和TDS4B212MX对PC主板和服务器上的PCIe® Gen 5.0信号线进行多路复用和多路译码复用。
主板PCIe5×16插槽多路复用器／多路译码器开关应用示例
主板PCIe®插槽规格：
2×PCIe®×16插槽（支持1×16插槽或者1×8插槽／2×8插槽模式）

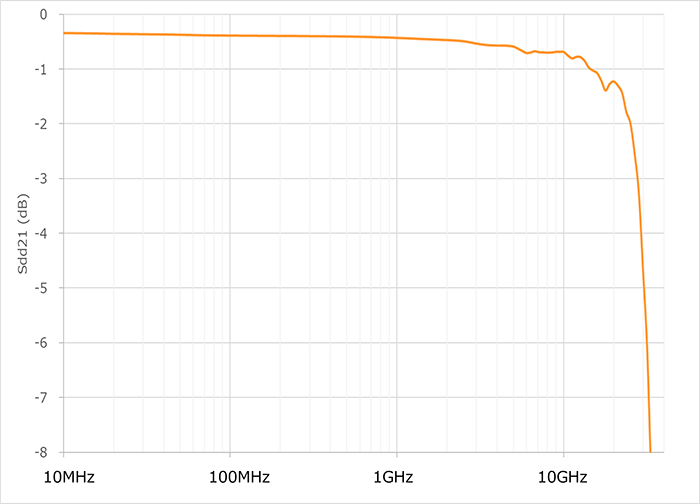

超过26 GHz的-3 dB带宽，实现出色的频率响应
东芝最新的高速总线开关具有27.5 GHz的宽频率特性（-3 dB带宽）。
在高速接口中使用时，低信号衰减有利于实现高质量设计（见下图）。
| 电气特性（典型值） | TDS4B212MX | TDS4A212MX | |
|---|---|---|---|
| -3 dB带宽 | 27.5 GHz | 26.2 GHz | |
| 差分插入损耗 [dB] |
5.0 GHz | -0.8 | -0.9 |
| 8.0 GHz | -0.9 | -1.0 | |
| 10.0 GHz | -0.9 | -1.1 | |
| 12.8 GHz | -1.2 | -1.4 | |
| 16.0 GHz | -1.4 | -1.9 | |
TDS4B212MX PCIe® Gen 5.0，USB4® Ver.2眼图
＜32 Gbps（NRZ），40 Gbps（PAM3）眼图测试结果＞
※NRZ和PAM3是数字信号传输方法。（NRZ：非归零，PAM：脉冲幅度调制）

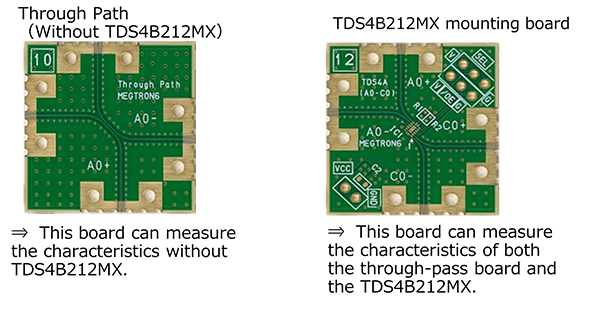

东芝评估板
测试结果（眼图）
*关于评估结果和详细信息，请参阅以下应用说明。
应用说明（PDF：1.58MB）

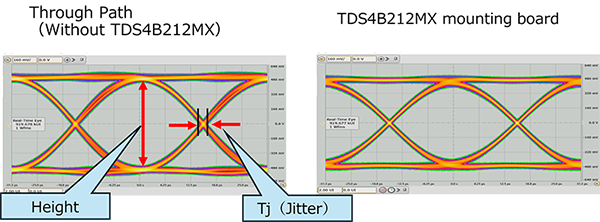

32 Gbps（PCIe® Gen 5.0奈奎斯特频率：16 GHz，NRZ）
| 类型 | 高度 ［mV］ |
Δ高度 ［mV］ |
Tj ［ps］ |
ΔTj ［ps］ |
|---|---|---|---|---|
| 直通通路 （无TDS4B212MX） |
826 | - | 3.65 | - |
| TDS4B212MX安装板 | 678 | -148 | 3.83 | 0.18 |

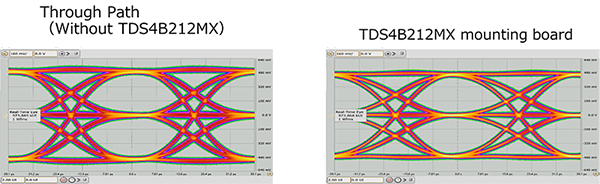

40 Gbps（USB4® Ver.2奈奎斯特频率：12.8 GHz，PAM3）
| 类型 | 高度 ［mV］ |
Δ高度 ［mV］ |
Tj ［ps］ |
ΔTj ［ps］ |
|
|---|---|---|---|---|---|
| 直通通路 （无TDS4B212MX） |
Hi | 406 | - | 14.49 | - |
| Lo | 404 | - | 14.24 | - | |
| TDS4B212MX安装板 | Hi | 380 | -26 | 17.37 | 2.88 |
| Lo | 376 | -28 | 17.10 | 2.86 | |
以下是产品概览。
32 Gbps／2:1 通道多路复用器／多路译码器开关（器件型号：TDS4A212MX、TDS4B212MX）
采用SOI工艺且支持高性能差分信号的高速总线开关
TDS4B212MX特性（典型值）
- 工作电压：1.6 V至3.6 V
- -3 dB带宽：27.5 GHz
- 低插入损耗：-1.4 dB @f＝16 GHz
- 低回波损耗：-16 dB @f＝16 GHz
- 低OFF隔离损耗：-14 dB @f＝16 GHz
- 串扰：-36 dB @f＝16 GHz
- 低位对位偏移：4 ps
- 低信道至信道偏移：2 ps
- 低导通电阻：VIS＝0 V时，为7.9 Ω（最大值）
- ESD HBM：2,000 V
- 小型封装：XQFN16 1.6 mm×2.4 mm×0.4 mm
引脚分配（顶视图）

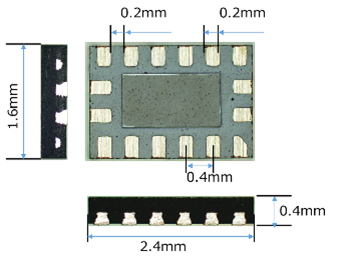

封装概览（XQFN16）
产品页面链接：TDS4A212MX, TDS4B212MX
总线开关
*PCIe® 是PCI-SIG的注册商标。
*USB4® 是USB Implementers Forum的注册商标。
*Thunderbolt是英特尔公司或其子公司的商标。
*TarfSOI™ 是东芝电子元件及存储装置株式会社的商标。
*其他公司名称、产品名称和服务名称可能是其各自公司的商标。
