车载以太网音频方案

东芝以太网接口芯片产品以为核心优势，帮助客户构建高效、可靠的车载以太网连接。

其可有效降低线束成本，实现车载以太网的快速导入，并支持高达1Gbps的传输速率，助力下一代软件定义汽车（SDV）与区域架构演进。

同时，为汽车智能座舱、T-BOX及中央计算平台提供高性能的以太网AVB／TSN连接能力，实现座舱、降噪、声场等智能互联应用，加速汽车电子向集中化、高速化、智能化演进。

车载以太网音频方案

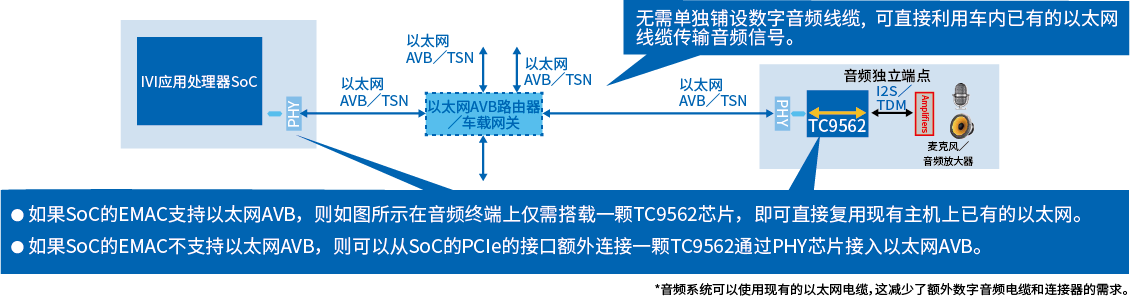

采用以太网AVB／TSN技术的高品质车载音频

A：主机SoC通过以太网AVB传输音频，与常规网络／浏览以太网流量并行传输。

B：独立车载音频功放，作为以太网AVB连接终端。

采用以太网AVB／TSN技术的高品质车载音频

东芝桥接IC——TC9562系列

TC9562系列主要产品型号

器件型号
 以太网接口 连接SoC 封装
TC9562XBG  Ethernet AVB RGMII／RMII／MII PCIe® I／F [Gen2,  Gen1对应 Endpoint]
Upstream Port:  1lane×1port		 P-LFBGA120- 0909-0.65
TC9562AXBG RGMII／RMII／MII／ SGMII
TC9562BXBG Ethernet AVB Ethernet TSN

TC9562系列的价值

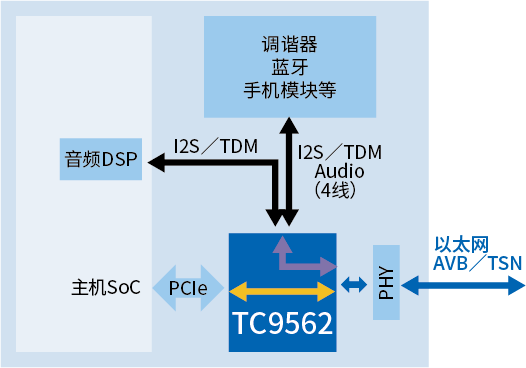

TC9562的价值
  • 支持PCIe↔以太网和以太网↔I2S／TDM 传输
  • 提供低延迟以太网AVB／TSN传输
  • 以太网时间同步
  • 通过以太网连接， 有效降低线束成本和重量
  • 帮助传统SoC快速导入车载以太网
  • 独立支持Audio， 减少额外MCU／DSP成本
  • 提供软硬件参考设计， 缩短开发周期

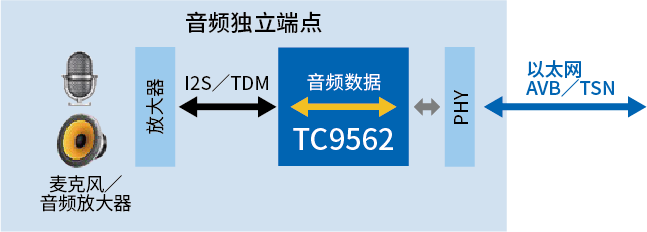

基于TC9562系列的Audio Over Ethernet

在保留现有I2S／TDM音频架构的基础上，以最小改动实现基于AVB／TSN的Audio over Ethernet，同时提供时间同步、AVTP传输及音频时钟恢复能力。为当前从A2B向全以太网音频架构演进提供实用且高效的解决方案。

适用于如下应用：

  • 分布式功放 （Distributed Amplifier）
  • 智能功放 （Smart Amplifier）
  • ANC （Active Noice Cancellation）
  • RNC （Road Noice Cancellation）
  • 个人音频专区
  • 驾舱音频
基于TC9562系列的Audio Over Ethernet
