TVS二极管（ESD保护二极管）的电路板设计注意事项

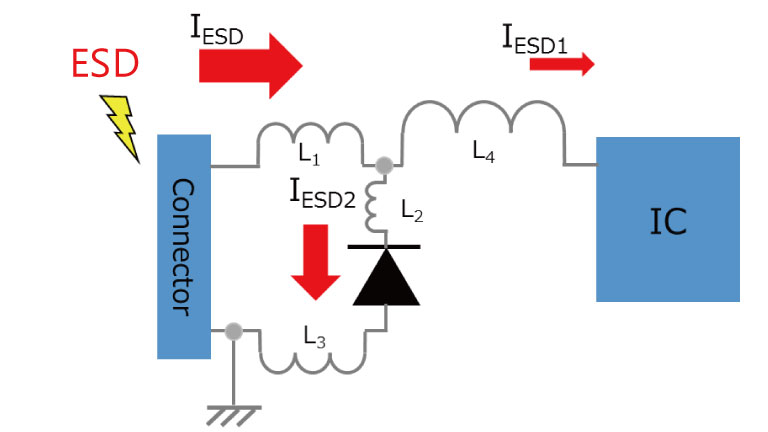

如果电路板设计不充分，即使具有高ESD保护性能的TVS二极管也无法提供足够的ESD保护。尤其是电路板设计会影响ESD进入后产生的瞬态高频脉冲。

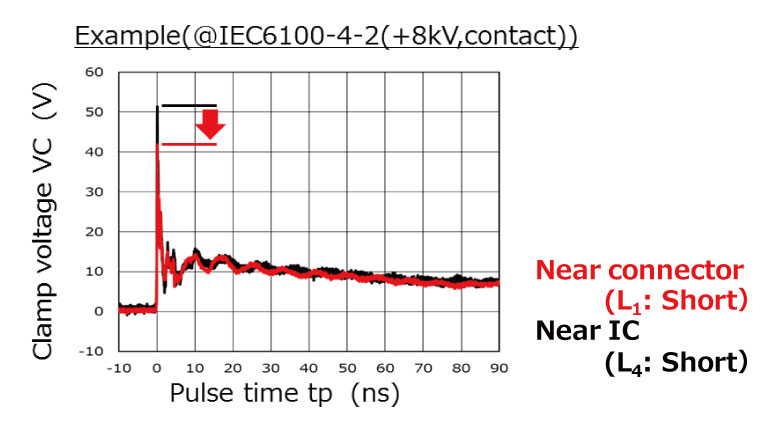

下图比较了钳位电压波形，这种波形具体取决于TVS二极管与连接器之间的距离以及ESD入口点。从图中可以看出，当TVS二极管的位置靠近连接器（即远离受保护的IC）时，第一个峰值电压（即ESD进入后的电压）比位置靠近IC的情况几乎低了10V。

在设计电路板时需注意以下几点：

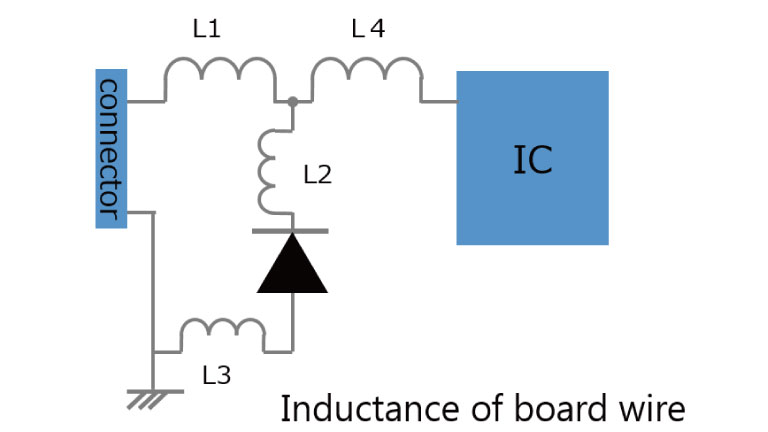

1. TVS二极管的位置应尽可能地靠近连接器（以尽量减小L1走线的长度）。
2. 减小TVS二极管后面的L2和L3的长度。
3. 请勿在L2和L3迹线中使用导通孔（通孔）。

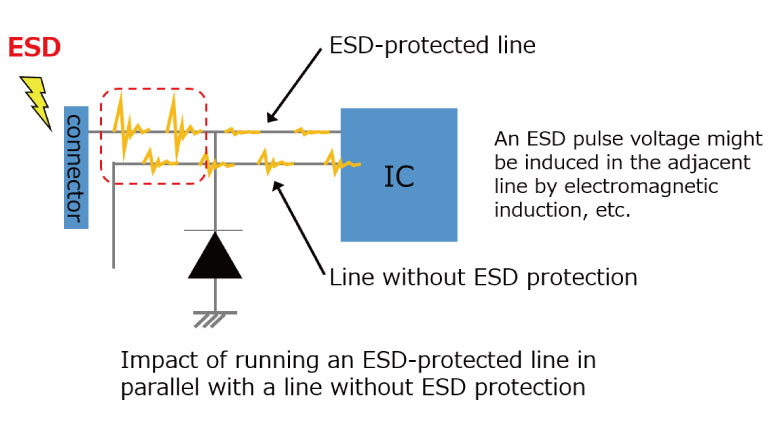

4. 请勿使连接ESD入口点的ESD保护型线路与非ESD保护型线路平行。这些线路不应平行，尤其是从ESD入口点到TVS二极管的线路。
