车载CXPI通信应用电路C（LED环境光驱动板／CXPI响应节点）

CXPI作为新一代车载通信协议，具有成本低、响应速度快的特点，可有效支持对各类车载功能的高效控制。

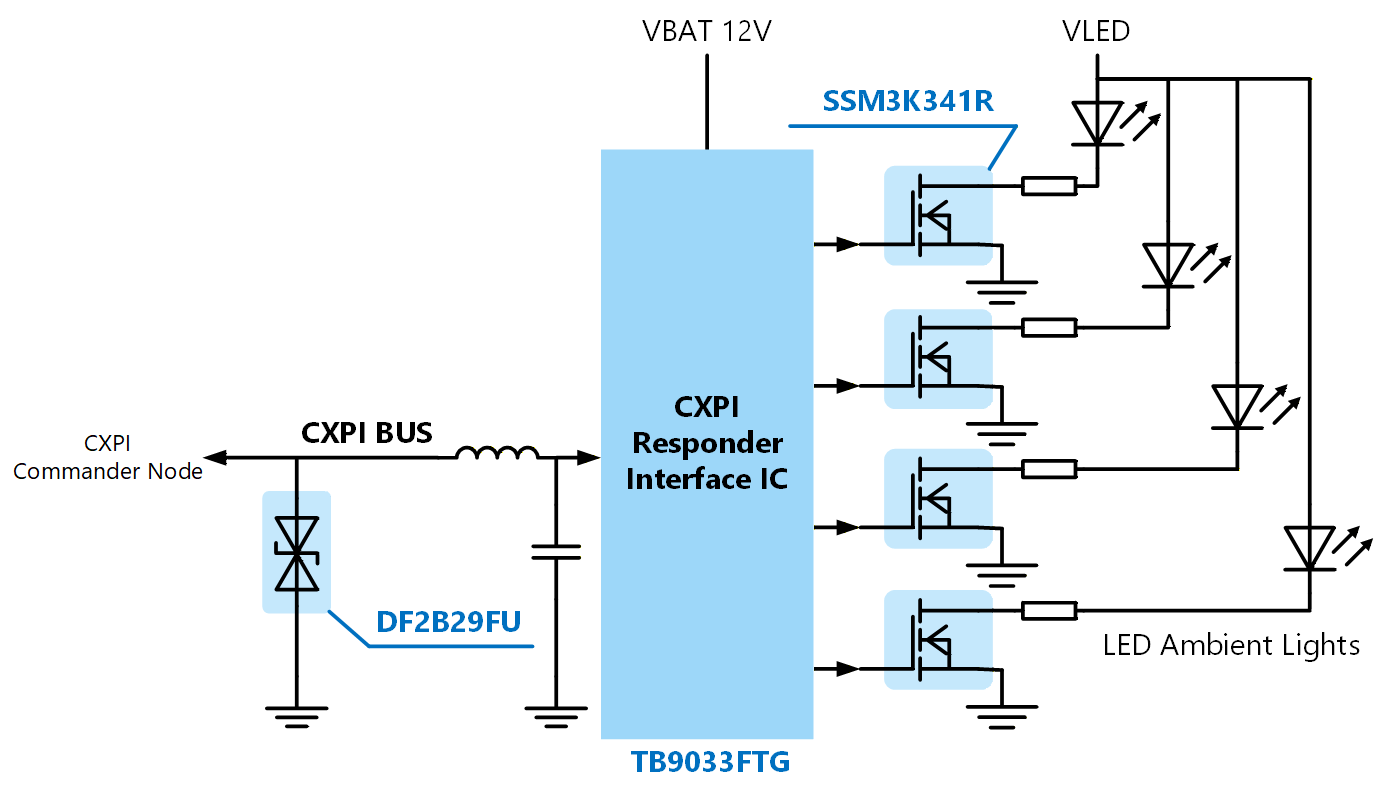

该参考设计展示了一个CXPI响应节点的示例，该节点以LED环境光驱动板的形式实现，并集成了CXPI接口。
采用CXPI接口IC TB9033FTG，通过其16通道GPIO中选择4 个PWM 输出，以灵活控制WRGB LED。

电路板外观
电路板外观
DF2B29FU DF2B29FU TB9033FTG SSM3K341R SSM3K341R SSM3K341R SSM3K341R SSM3K341R

Click on components for more details

特点

  • 支持下一代车载通信协议CXPI（ISO 20794-2~4，ISO 14229-8）。
  • 配备CXPI接口IC，具有16通道GPIO，支持PWM输出、AD输入切换和各种I/O控制功能。
  • 通过GPIO输出的PWM信号驱动N沟道MOSFET，从而控制多色LED环境照明。
  • 外形尺寸：100mm×100mm

说明

主要IC CXPI接口IC TB9033FTG
输入电源电压 VBAT：DC 6V至16V（典型值：12V），LED：DC 最大值：24V
功能模块 CXPI通信电路，LED环境光驱动电路
控制方法 PWM

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

*1:Actual PCB was designed on CR8000BD. The other files were made from CR8000BD file.

*2:The data was generated on CR8000BD.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
网络通信IC CXPI通信电路・1 CXPI接口H/W逻辑IC，带可配置的16通道I/O
小型低导通电阻MOSFET LED环境光驱动电路・4 N沟道MOSFET，60V，6.0A，0.036Ω@10V，SOT-23F
ESD保护二极管（双向型） CXPI通信电路・1 双向TVS二极管（ESD保护二极管），+/-24V，SOD-323(USC)
