车载CXPI通信应用电路B（车门后视镜驱动板／CXPI响应节点）

CXPI作为新一代车载通信协议，具有成本低、响应速度快的特点，可有效支持对各类车载功能的高效控制。
该参考设计展示了车载CXPI通信的响应节点示例，其实现形式为一块配备CXPI接口的后视镜控制板。

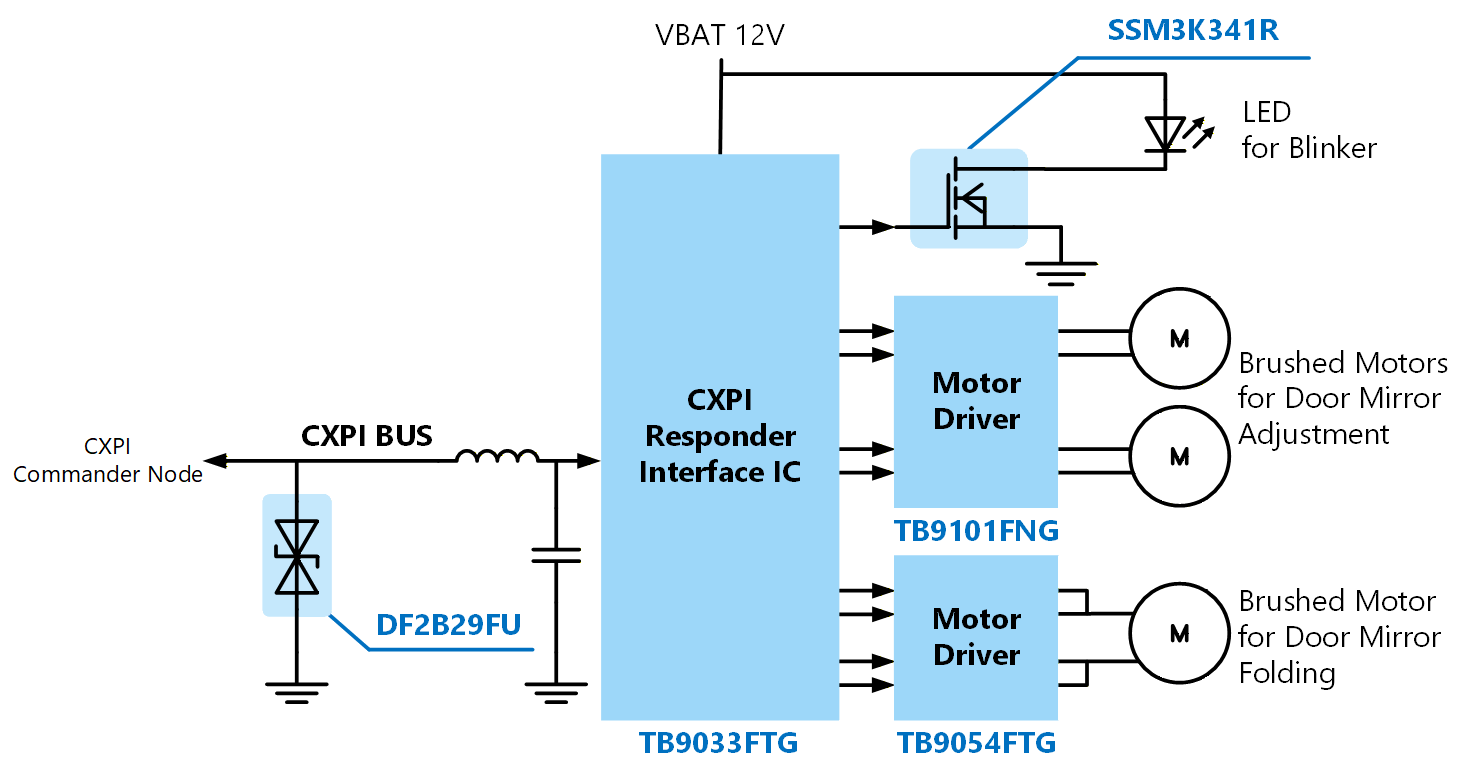

该设计采用了CXPI接口IC TB9033FTG，并结合电机控制驱动器（MCD）和外部MOSFET，实现了对集成在车门后视镜和转向灯中的多个电机的控制。

电路板外观
电路板外观
DF2B29FU DF2B29FU TB9033FTG SSM3K341R SSM3K341R TB9101FNG TB9054FTG

Click on components for more details

特点

  • 支持下一代车载通信协议CXPI（ISO 20794-2~4，ISO 14229-8）。
  • 配备CXPI接 IC，具有16通道GPIO，支持PWM输出、AD输入切换和各 I/O控制功能。
  • 采用两种类型的车载电机驱动器；通过结合GPIO PWM和H/L控制信号，可灵活、高精度地驱动多达三个电机。
  • 通过由GPIO PWM信号控制的N沟道MOSFET高效驱动转向指示灯，从而实现可调节的灯光模式和亮度。
  • 外形尺寸：100mm×100mm

说明

主要IC CXPI接口IC TB9033FTG
输入电源电压 DC 7V至16V（典型值：12V）
功能模块 CXPI通信电路、转向灯驱动电路、车门后视镜驱动电路以及后视镜角度调节电路
支持的电机及控制方法 车载直流有刷电机（PWM）

Design Documents

Materials for designers, such as an overview of circuit operation and explanations of design considerations. Please click on each tab to view the contents.

Design Data

Provides circuit data that can be loaded into EDA tools, PCB layout data, and data used in PCB manufacturing. Available in formats from multiple tool vendors. You can freely edit it with your preferred tool.

*1:Actual PCB was designed on CR8000BD. The other files were made from CR8000BD file.

*2:The data was generated on CR8000BD.

东芝产品

器件型号 器件目录 搭载部位・数量 说明
网络通信IC CXPI通信电路・1 CXPI接口H/W逻辑IC，带可配置的16通道I/O
车载用H桥驱动电路 车门后视镜控制电路・1 PWM型双通道H桥直流有刷电机驱动器，适用于车载应用，VQFN40封装
车载用H桥电机驱动 车门后视镜角度调节电路・1 适用于直流有刷电机的双通道H桥驱动器，SSOP24封装
小型低导通电阻MOSFET 转向灯驱动电路・1 N沟道MOSFET，60V，6.0A，0.036Ω@10V，SOT-23F
ESD保护二极管（双向型） CXPI通信电路・1 双向TVS二极管（ESD保护二极管）， +/-24V，SOD-323(USC)
